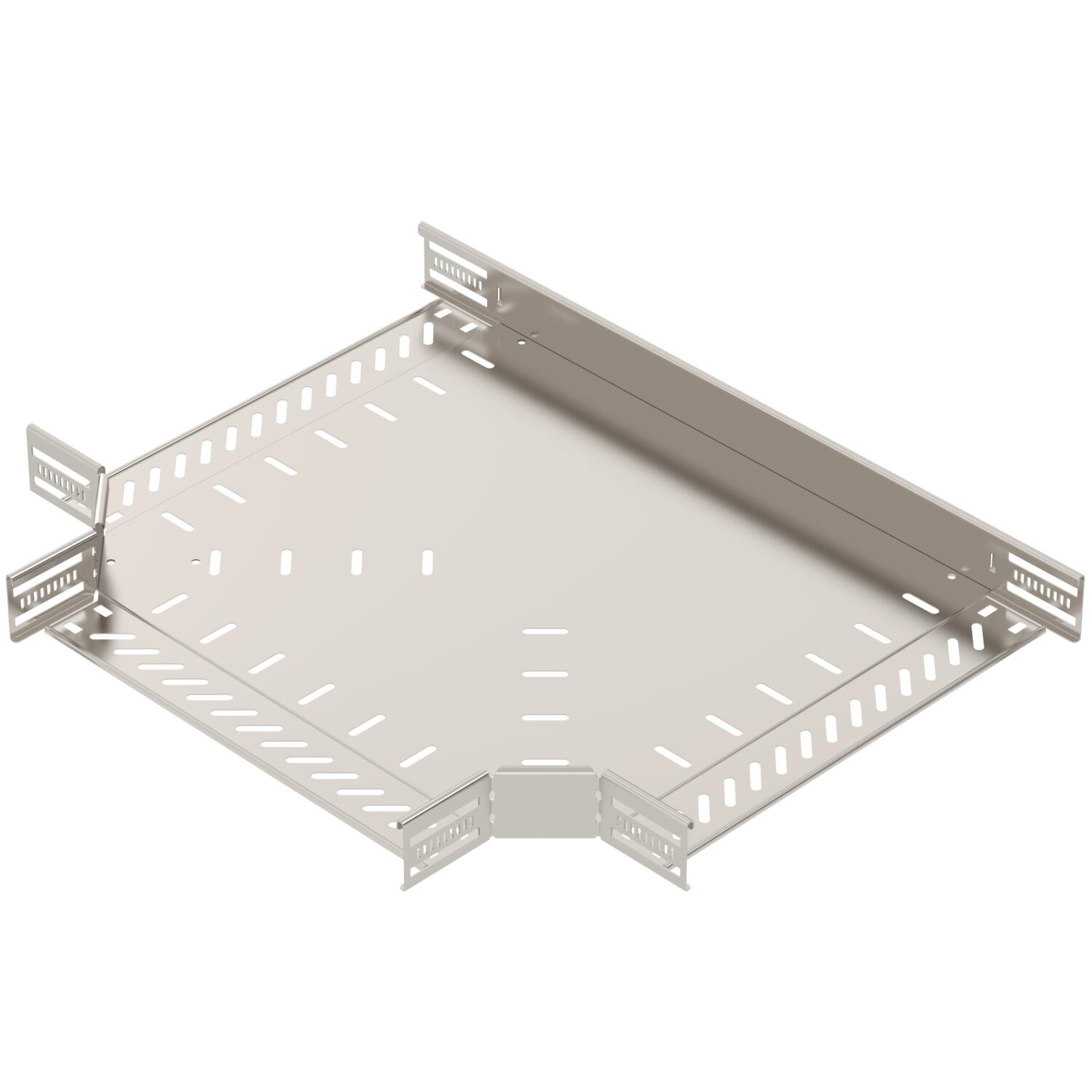

Derivação em T 60 A4
Ref. 6038186 | EAN 4012197340131
- Descrição do produto
-
Descrição do produtoDerivação em T para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 60 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Cor aço inoxidável Dimensão 60x400 Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti sim Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 400 mm Largura da bifuração 400 mm Material Aço inoxidável 1.4571 Medida B 400 mm Modelo Tê horizontal Número recomendado de parafusos 21 St. Pegada de CO2 (GWP) do berço ao portão 24,2627 kg CO2e / 1 Peça Representação de orifícios NATO não Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos aparafusado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa para derivação em T 400 A4
RTD 400 A4 6038686 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada A4
FRSB 6x12 A4 6406142 100 Unidade - Downloads
-
Ficha técnica RT 640 A4 / 6038186 , 0.19MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE RT 640 A4 / 6038186 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido RT 640 A4 / 6038186 , 0.09MB , pdfREACH Declaração de conformidade RT 640 A4 / 6038186 , 0.12MB , pdfRoHS Declaração de conformidade RT 640 A4 / 6038186 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.15MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
