Caminho de cabos em chapa SKS 60 FS 3000 | 300 | 1,5 | sim | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa SKS 60 FS

Ref. 6056296 | EAN 4012196060313

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

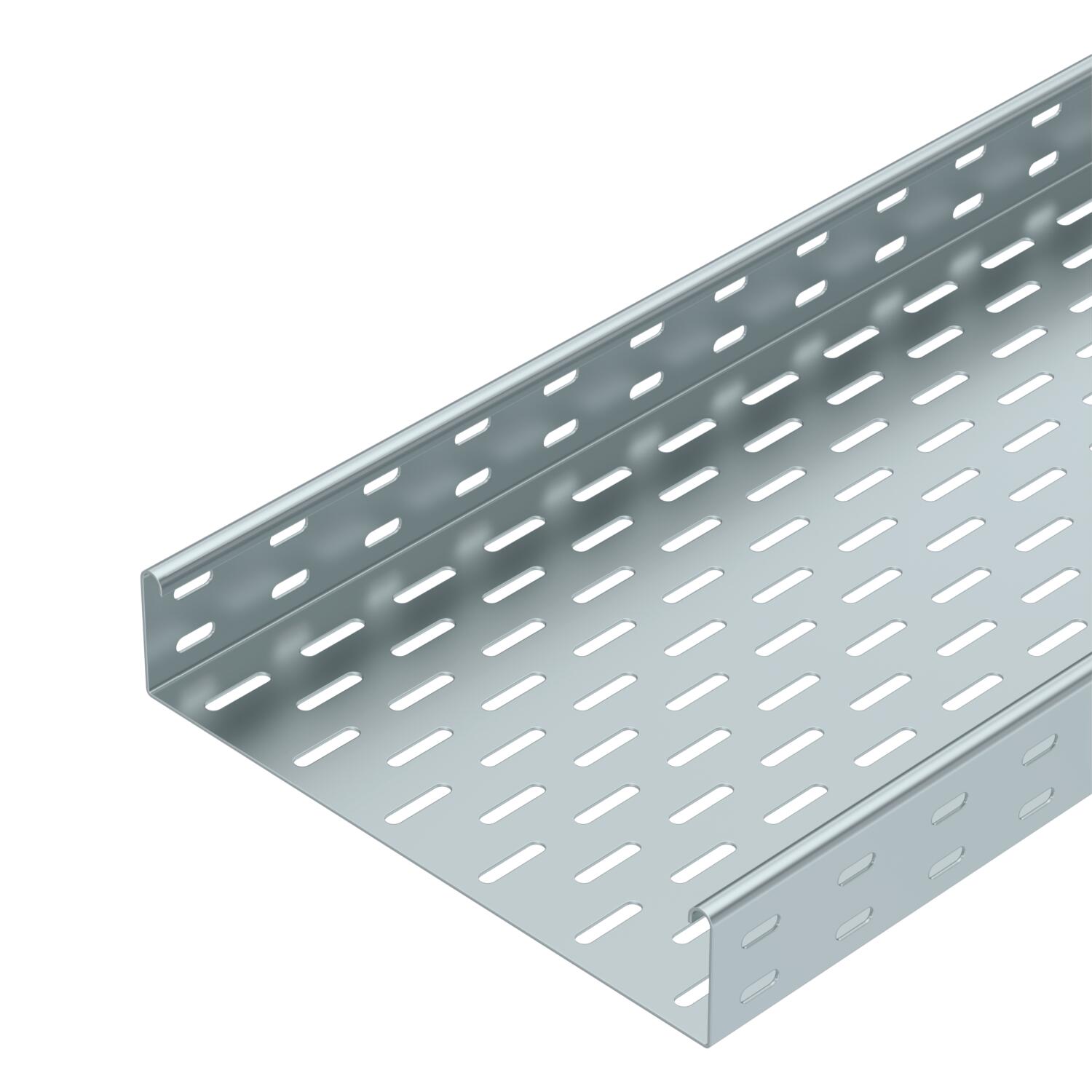

SKS 60 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Base perfurada	7x32
Com tampa	não
Conformidade com ROHS	sim
Cor	zinco

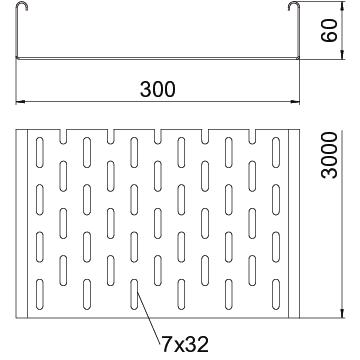

Dimensão	60 x 300
Dimensão	60x300x3000
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm
Funktionsgaranti	sim
Instalação no pavimento	sim
Material	Aço

Perfuração lateral	sim
Proteção antifogo	Manutenção de funções estrutura de suporte normalizada
Representação de orifícios NATO	não
Secção transversal útil	178 cm²
Secção transversal útil	17800 mm²
Série do produto	Série SKS
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	3000 mm
Comprimento	10 ft

Largura	12 in
Largura	300 mm
Medida B	300 mm
Medida W	300 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,9452 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Pegada de CO2 (GWP) do berço ao portão	11,9452 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056601	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 300 FS	7070217	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 630 FS	6036106	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 630 FS	6036566	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 630 FS	6037106	Unidade	1 Unidade
Derivação simples 60 FS	RAA 630 FS	6042117	Unidade	1 Unidade
Derivação em T 60 FS	RT 630 FS	6038106	Unidade	1 Unidade
Cruzeta 60 FS	RK 630 FS	7027315	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 300 FS	6052304	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
