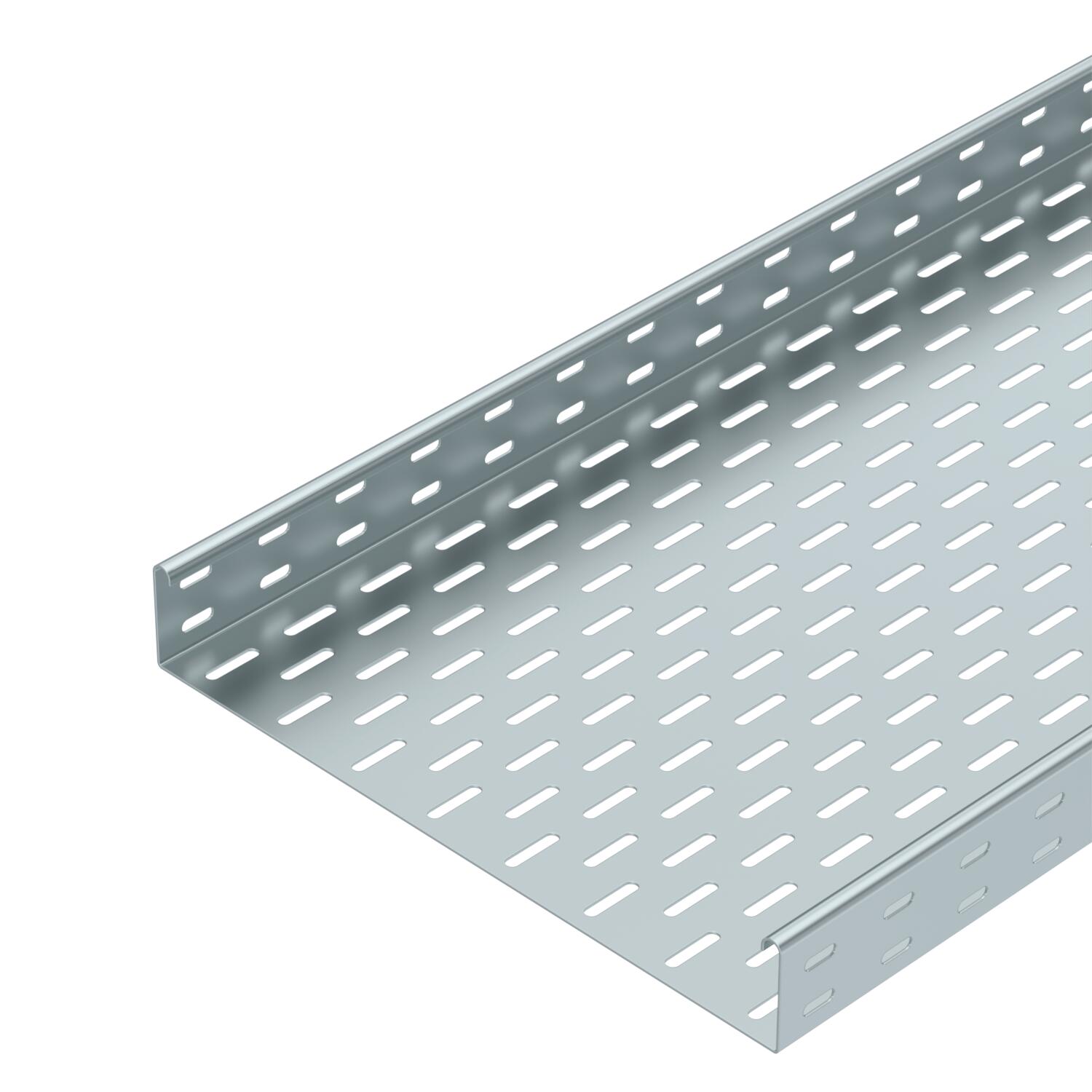

Caminho de cabos em chapa SKS 60 FS 3000 | 400 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

Caminho de cabos em chapa SKS 60 FS

Ref. 6056407 | EAN 4012196060375

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

SKS 60 = Caminhos de cabos em chapa para grandes cargas com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

O caminho de cabos do tipo SKS também pode ser utilizado para manutenção de funções (E30/E90) segundo DIN 4102-12. Para mais informações, ver Sistemas anti fogo BSS.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Base perfurada	7x32
Com tampa	não
Cor	zinco

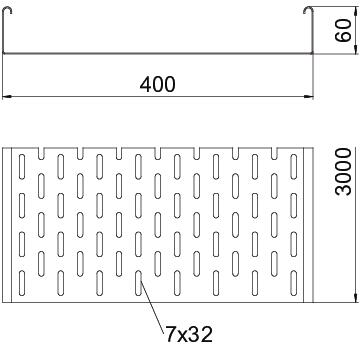

Dimensão	60 x 400
Dimensão	60x400x3000
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	23800 mm²
Secção transversal útil	238 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dimensões

Altura	2 in
Altura	60 mm
Comprimento	10 ft
Comprimento	3000 mm

Largura	400 mm
Largura	16 in
Medida B	400 mm
Medida W	400 mm

Cargas

Distância de apoio de 1,5m	2,65 kN/m
Distância de apoio de 2,0m	1,8 kN/m

Distância de apoio de 2,5m	1,15 kN/m
Distância de apoio de 3,0m	0,5 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,6424 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	14,6424 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sim	Aço	galvanizado pelo método Sendzimir	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6056601	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 400 FS	7070221	Unidade	20 Unidade
Ângulo 45° 60 FS	RB 45 640 FS	6036108	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 640 FS	6036568	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 640 FS	6037108	Unidade	1 Unidade
Derivação simples 60 FS	RAA 640 FS	6042119	Unidade	1 Unidade
Derivação em T 60 FS	RT 640 FS	6038108	Unidade	1 Unidade
Cruzeta 60 FS	RK 640 FS	7027317	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 400 FS	6052401	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
