Caminho de cabos LG 60, 6 m VS FT SOMY
Ref. 7188633 | EAN 4012196543793
- Descrição do produto
-

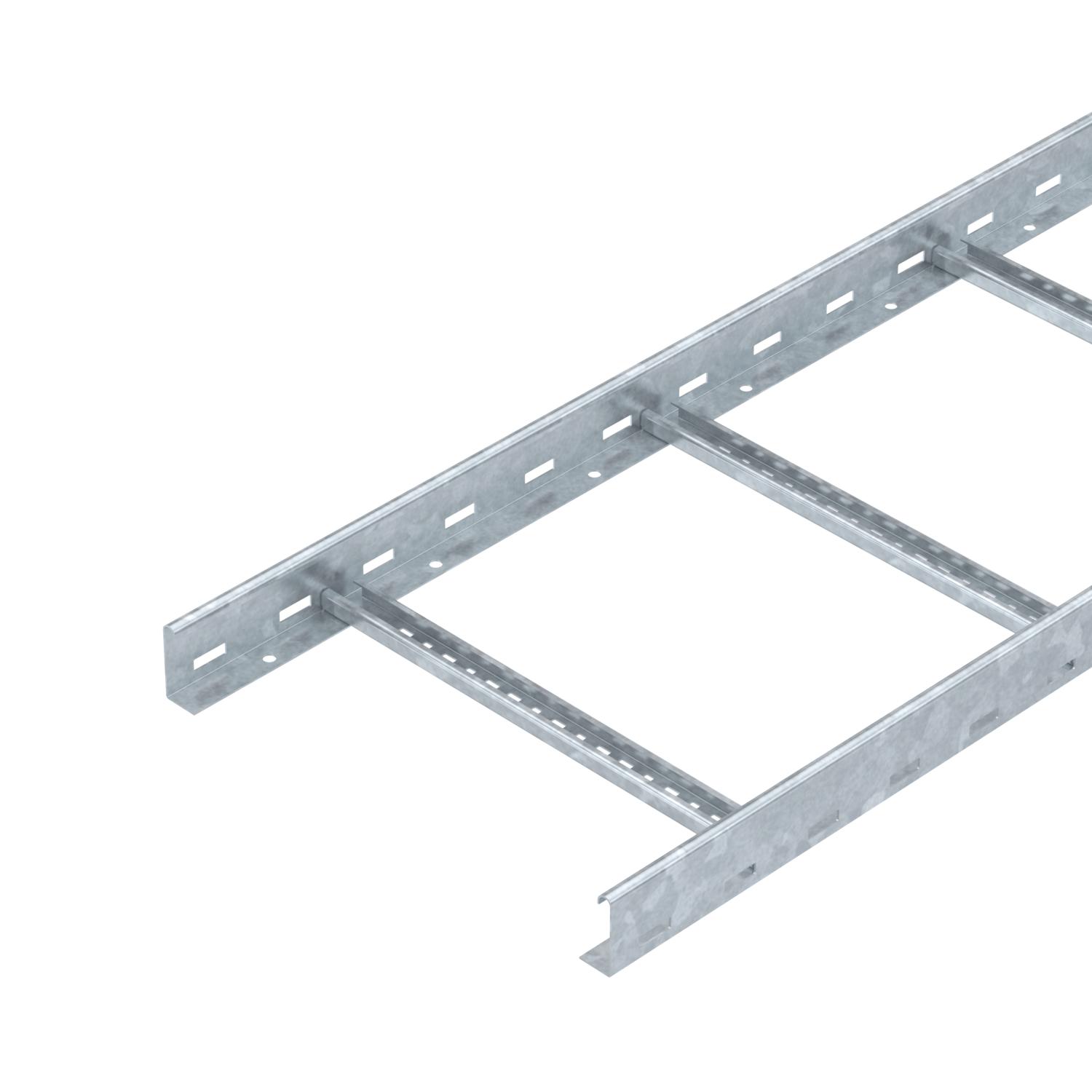

Descrição do produtoCaminhos de cabos tipo escada, altura lateral de 60 mm e perfil separador rebitado.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado sobre as travessas longitudinais. O revestimento da superfície é galvanização por imersão a quente, com elevada espessura de zinco.
-
- Dados técnicos
-
Dados técnicos

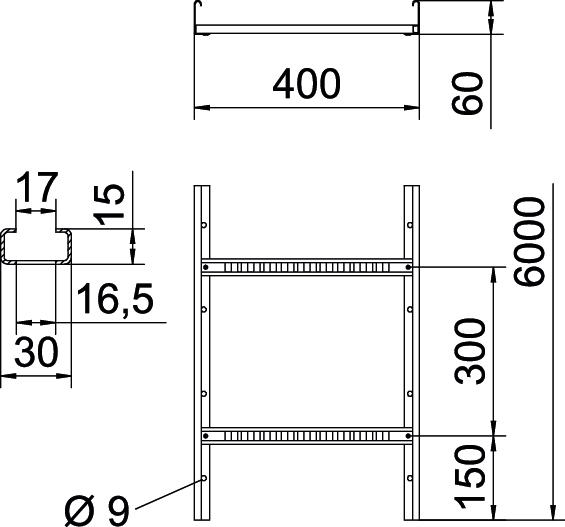

Aço inoxidável, decapado não Cor zinco Dimensão 60x400x6000 Dimensão 60 x 400 Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Material Aço Perfuração lateral sim Secção transversal útil 198 cm² Secção transversal útil 19800 mm² Superfície galvanizado a quente após maquinação 85µm Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dimensões
Altura 60 mm Comprimento 6000 mm Dimensão de ranhura degrau 16,50 Largura 400 mm Medida B 400 mm Cargas
Distância de apoio de 1,5m 3,1 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 1,1 kN/m Distância de apoio de 3,5m 0,75 kN/m Distância de apoio de 4,0m 0,45 kN/m Distância de apoio de 4,5m 0,3 kN/m Distância de apoio de 5,0m 0,15 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 7,4612 kg CO₂e Data de medição do valor de CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 7,4612 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 60 VS
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FT SOMY
DRL 400 FT SO 7196039 3 m
60 FT SOMY straight connector
LVG 60 FT SO 7189253 20 Unidade - Downloads
-
