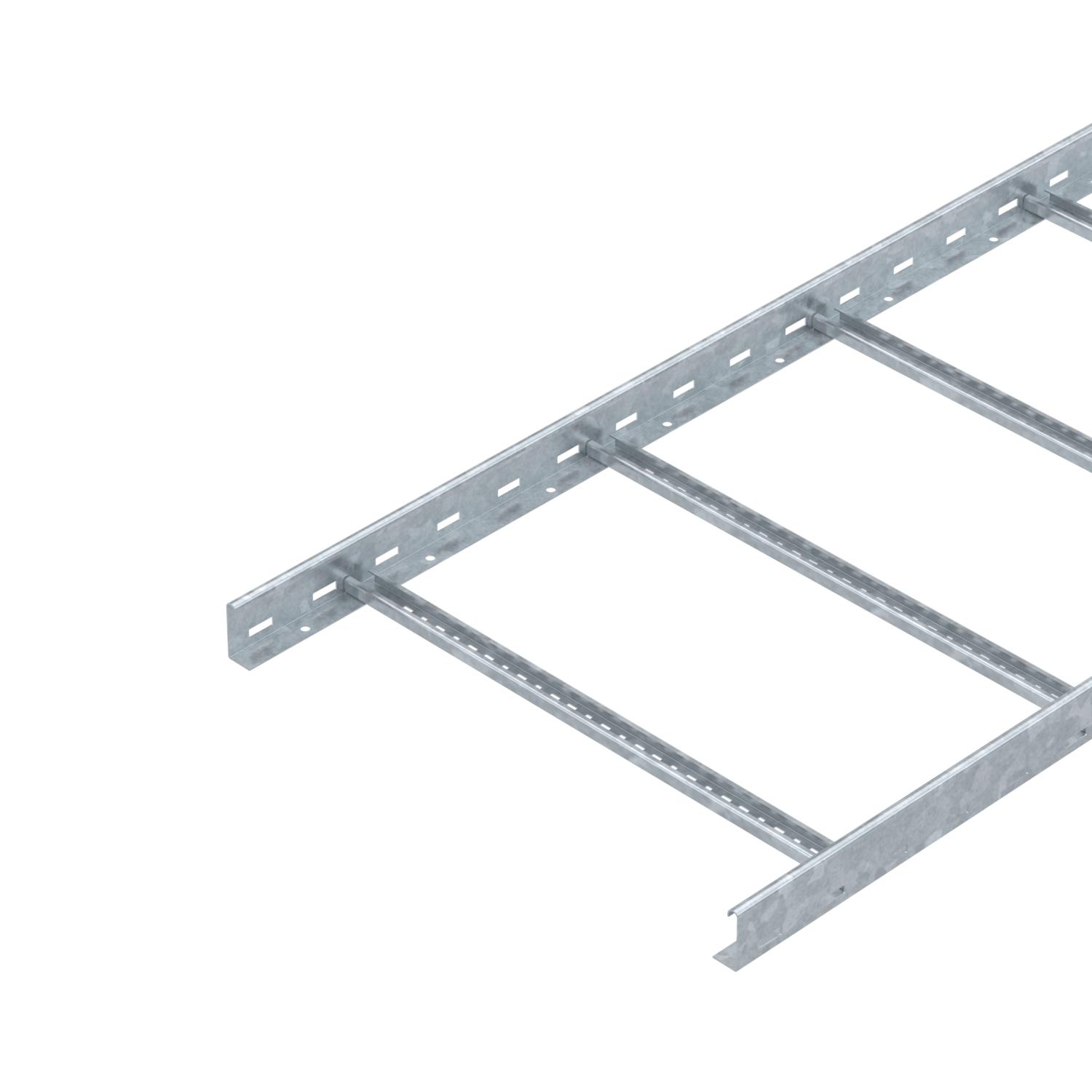

Caminho de cabos LG 60, 6 m VS FT SOMY
Ref. 7188668 | EAN 4012196543915
- Descrição do produto
-
Descrição do produtoCaminhos de cabos tipo escada, altura lateral de 60 mm e perfil separador rebitado.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
O caminho de cabos tipo escada é fornecido fechado sobre as travessas longitudinais. O revestimento da superfície é galvanização por imersão a quente, com elevada espessura de zinco.
-
- Dados técnicos
-
Dados técnicos

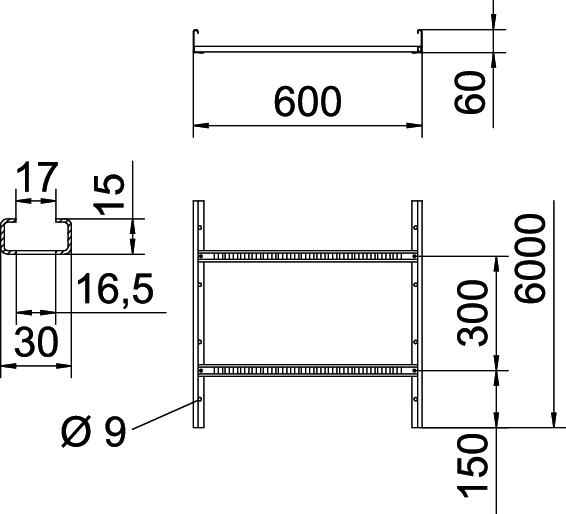

Aço inoxidável, decapado não Altura 60 mm Comprimento 6000 mm Cor zinco Dimensão 60 x 600 Dimensão 60x600x6000 Dimensão de ranhura degrau 16,50 Distância de apoio de 1,5m 3,1 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 1,1 kN/m Distância de apoio de 3,5m 0,75 kN/m Distância de apoio de 4,0m 0,45 kN/m Distância de apoio de 4,5m 0,3 kN/m Distância de apoio de 5,0m 0,15 kN/m Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau rebite cego Funktionsgaranti não Largura 600 mm Material Aço Medida B 600 mm Pegada de CO2 (GWP) do berço ao portão 8,6629 kg CO2e / 1 Metro Perfuração lateral sim Secção transversal útil 298 cm² Secção transversal útil 29800 mm² Superfície galvanizado a quente após maquinação 85µm Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos tipo LG 60 VS
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União multifuncional FT
LMFV 660 FT 6225738 1 Unidade - Downloads
-
Ficha técnica LG 660 VS 6 FTSO / 7188668 , 0.24MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE LG 660 VS 6 FTSO / 7188668 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido LG 660 VS 6 FTSO / 7188668 , 0.09MB , pdfDeclaração Ambiental de Produto (DAP) LG 660 VS 6 FTSO / 7188668 , 1.48MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos tipo escada , 6.45MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
