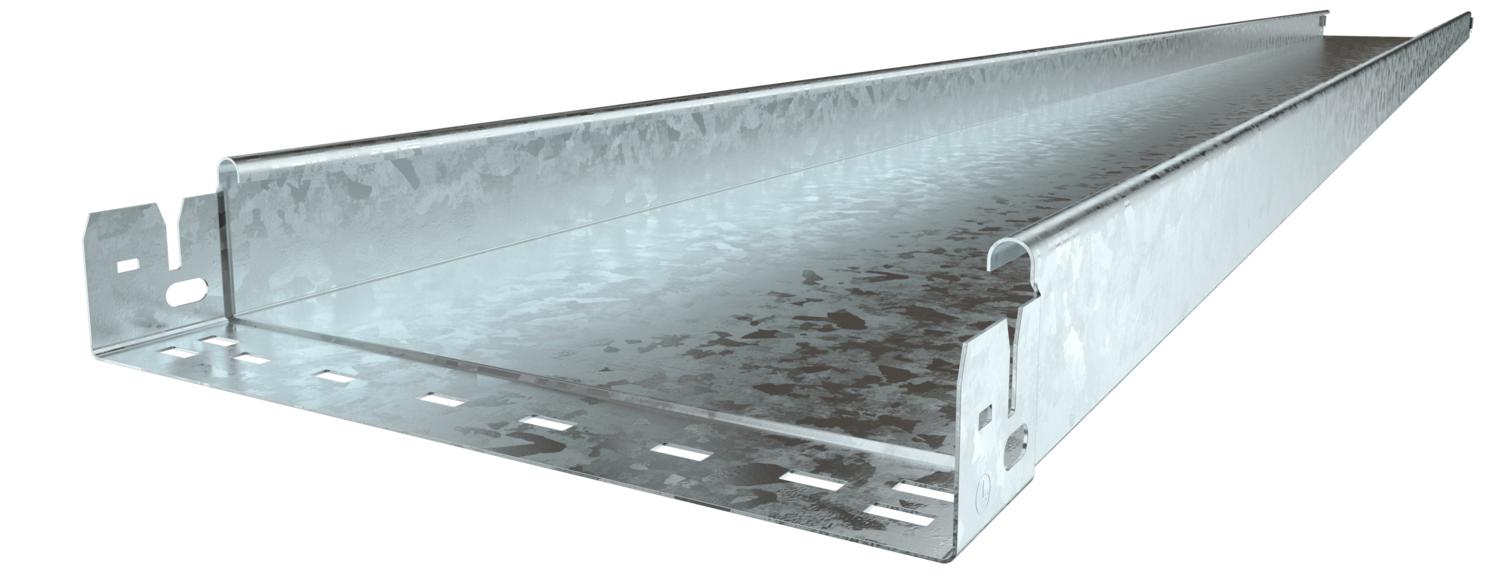

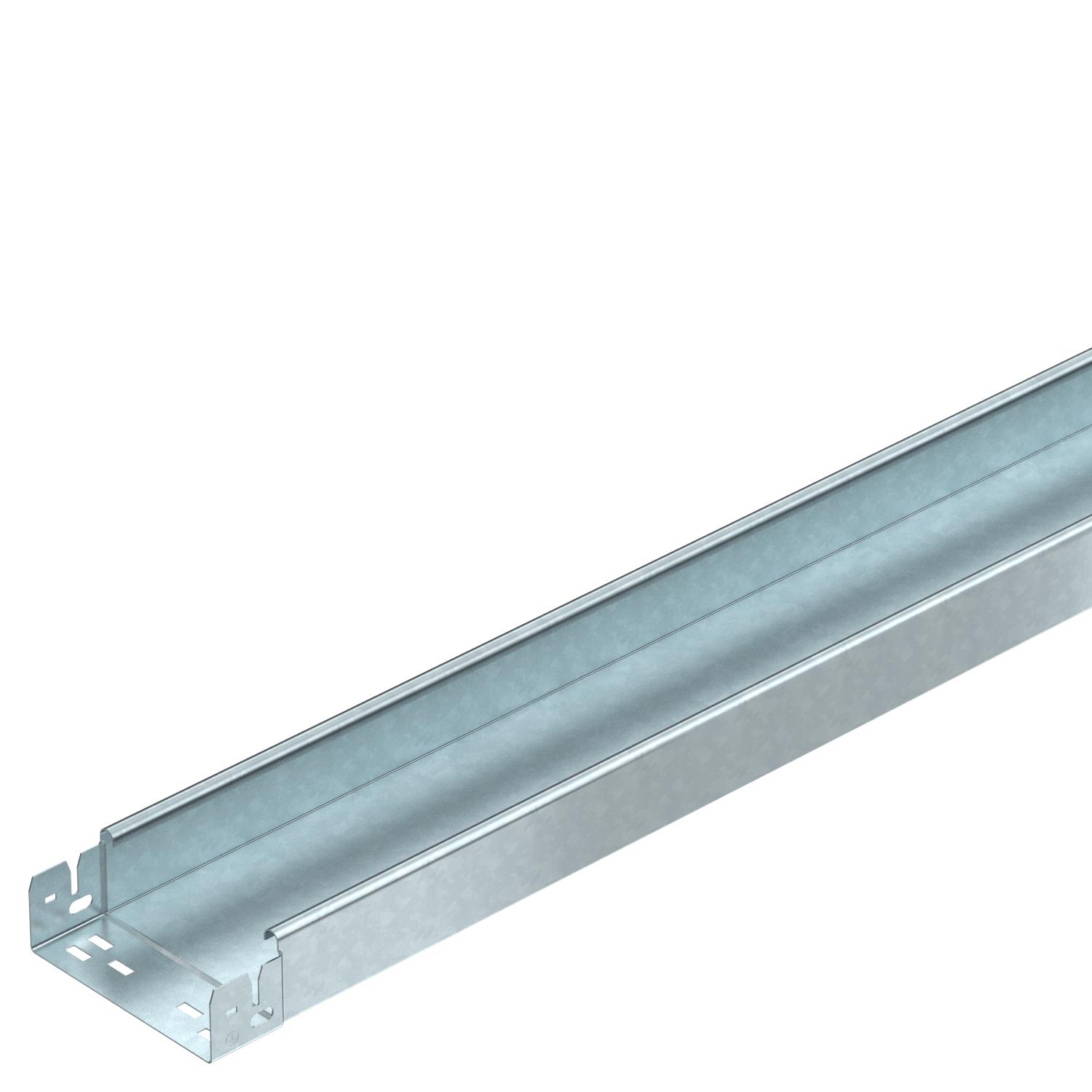

Caminho de cabos MKS-Magic® 60 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	88 cm²
Secção transversal útil	8800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	60 mm
Comprimento	3050 mm

Largura	150 mm
Medida B	150 mm

Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m

Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	6,7341 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 610 FT	3050 mm	100 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059248	m	3 m
MKSMU 615 FT	3050 mm	150 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059250	m	3 m
MKSMU 620 FT	3050 mm	200 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059252	m	3 m
MKSMU 630 FT	3050 mm	300 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059254	m	3 m
MKSMU 640 FT	3050 mm	400 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059256	m	3 m
MKSMU 650 FT	3050 mm	500 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059258	m	3 m
MKSMU 660 FT	3050 mm	600 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059260	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

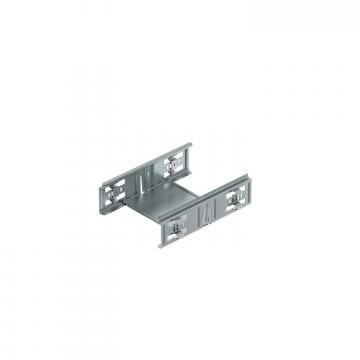

Conjunto de união rápida Magic DD	KTSMV 615 DD	6068938	Unidade	1 Unidade

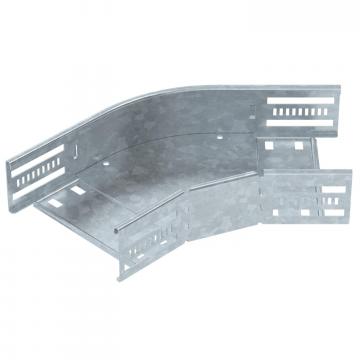

Ângulo 45º 60 FT	RB 45 615 FT	6036132	Unidade	1 Unidade

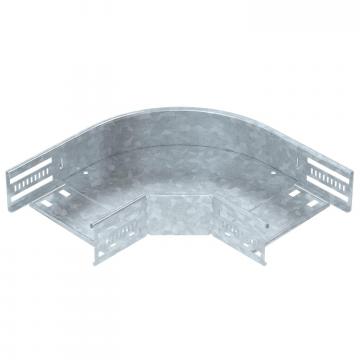

Ângulo 90º 60 FT	RB 90 615 FT	6036592	Unidade	1 Unidade

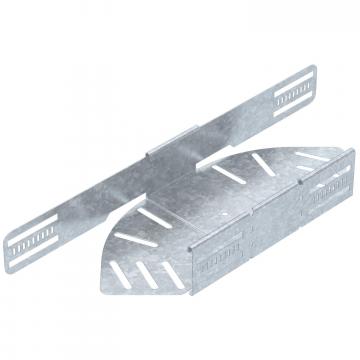

Ângulo ajustável 60 FT	RB W 615 FT	6037122	Unidade	1 Unidade

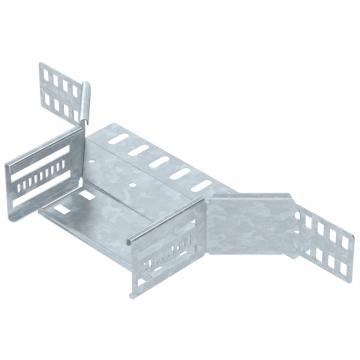

Derivação simples 60 FT	RAA 615 FT	6042213	Unidade	1 Unidade

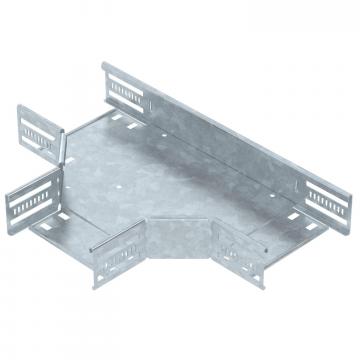

Derivação em T 60 FT	RT 615 FT	6038132	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 150 DD	6052706	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
