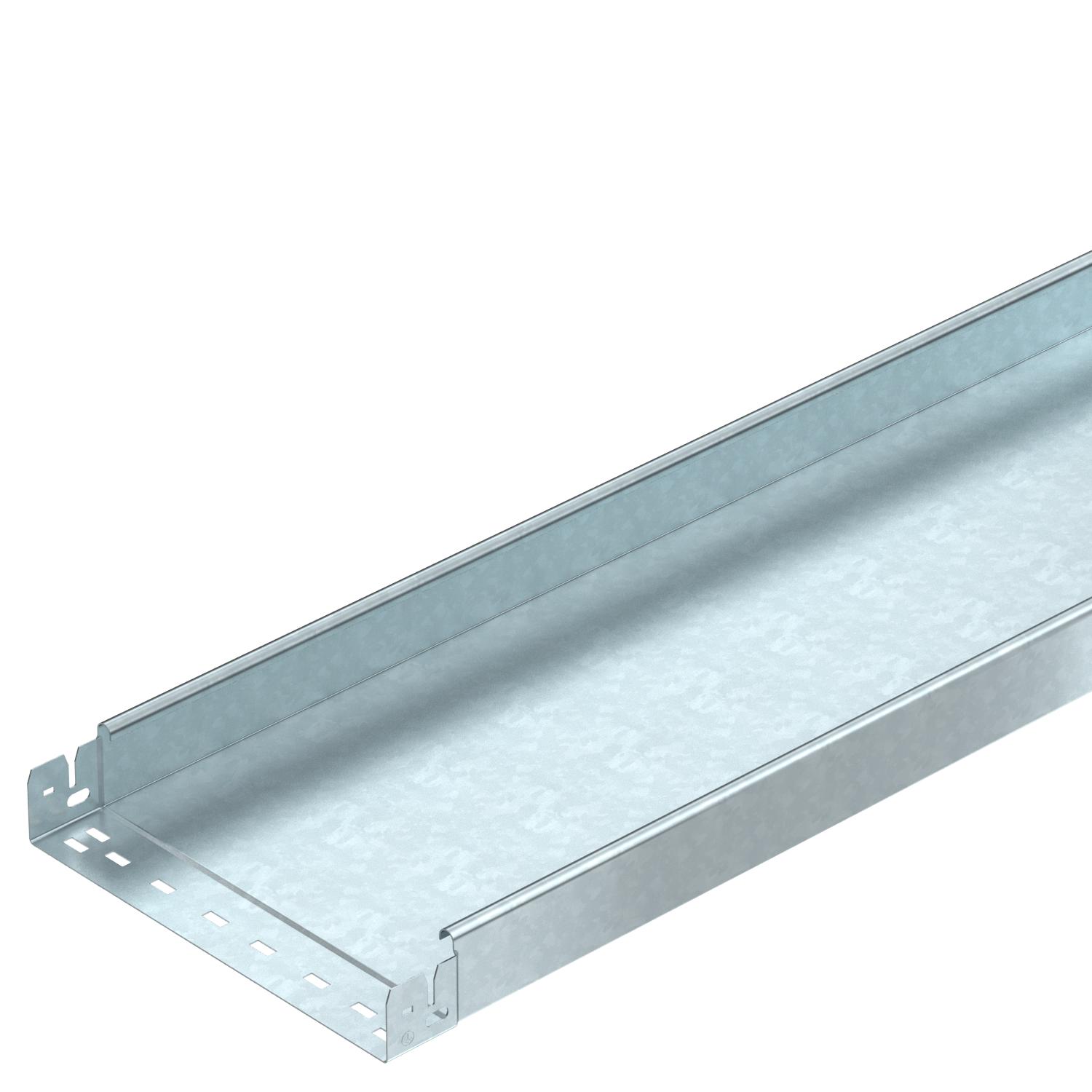

Caminho de cabos MKS-Magic® 60 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Largura	300 mm
Material	Aço
Medida B	300 mm
Pegada de CO2 (GWP) do berço ao portão	8,3883 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	17800 mm²
Secção transversal útil	178 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 610 FT	3050 mm	100 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059248	m	3 m
MKSMU 615 FT	3050 mm	150 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059250	m	3 m
MKSMU 620 FT	3050 mm	200 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059252	m	3 m
MKSMU 630 FT	3050 mm	300 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059254	m	3 m
MKSMU 640 FT	3050 mm	400 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059256	m	3 m
MKSMU 650 FT	3050 mm	500 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059258	m	3 m
MKSMU 660 FT	3050 mm	600 mm	60 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059260	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

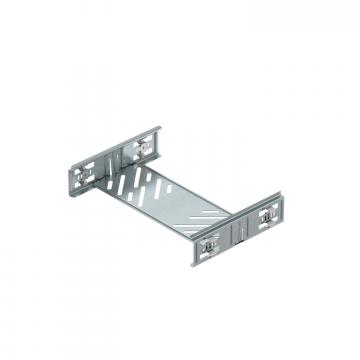

Conjunto de união rápida Magic DD	KTSMV 630 DD	6068942	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 300 FT	6051383	m	3 m
Ângulo 45º 60 FT	RB 45 630 FT	6036136	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 630 FT	6036596	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 630 FT	6037126	Unidade	1 Unidade
Derivação simples 60 FT	RAA 630 FT	6042217	Unidade	1 Unidade
Derivação em T 60 FT	RT 630 FT	6038136	Unidade	1 Unidade
Cruzeta 60 FT	RK 630 FT	7027415	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 300 DD	6052712	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m

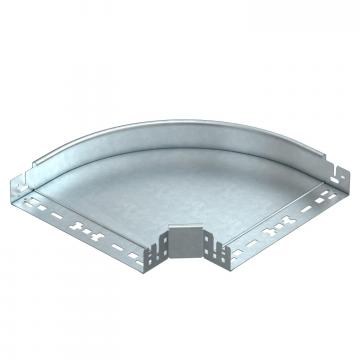

Ângulo 90º Magic 60 FT	RBM 90 630 FT	6041156	Unidade	1 Unidade
