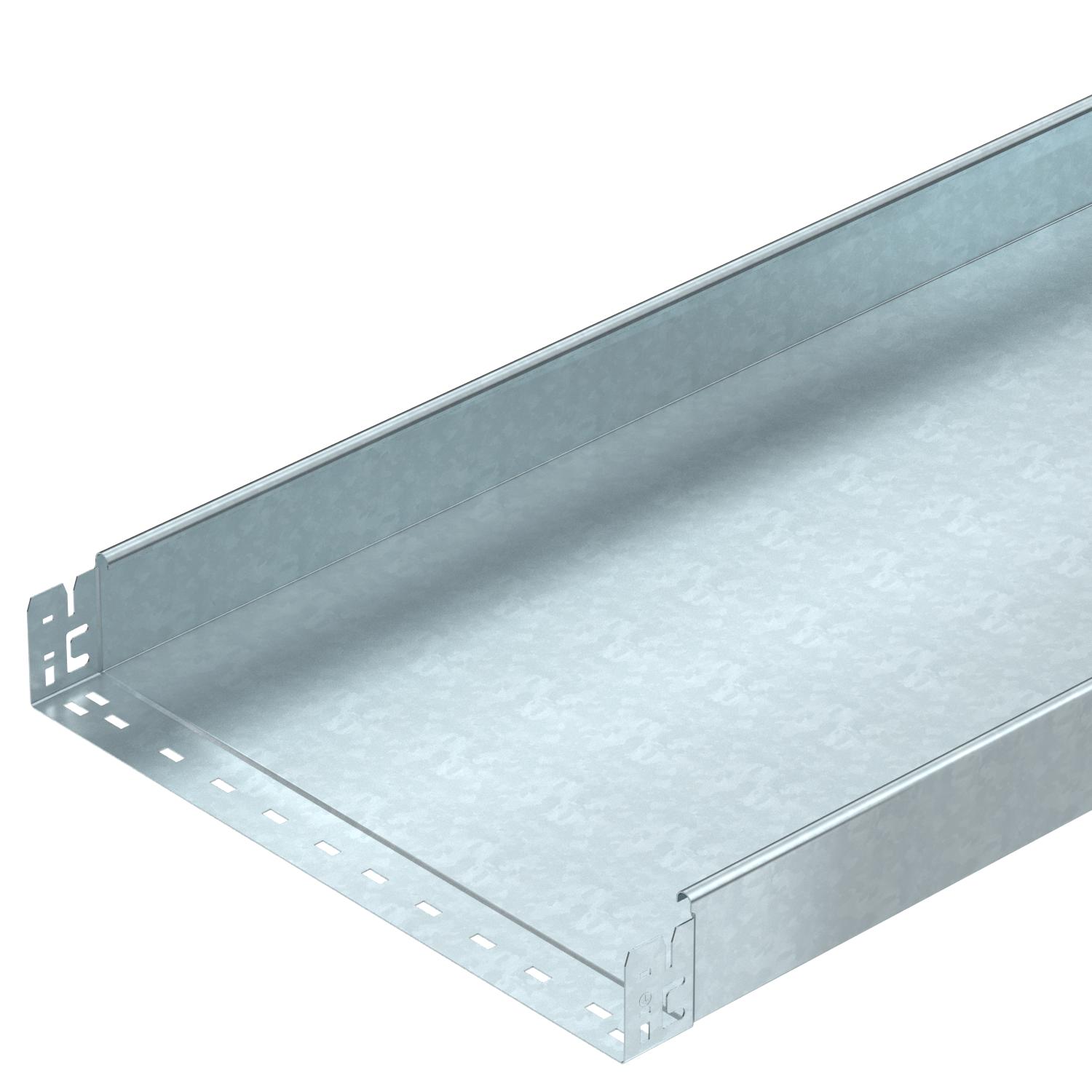

Caminho de cabos MKS-Magic® 85 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	423 cm²
Secção transversal útil	42300 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Altura	85 mm
Comprimento	3050 mm

Largura	500 mm
Medida B	500 mm

Distância de apoio de 1,5m	1,75 kN/m
Distância de apoio de 1,75m	1,4 kN/m

Distância de apoio de 2,0m	1,1 kN/m
Distância de apoio de 2,5m	0,5 kN/m

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	13,84 kg CO2e / 1 Metro

Dados técnicos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059325	m	3 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059329	m	3 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059331	m	3 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059333	m	3 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059335	m	3 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059337	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 850 DD	6069034	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 500 FT	6051448	m	3 m

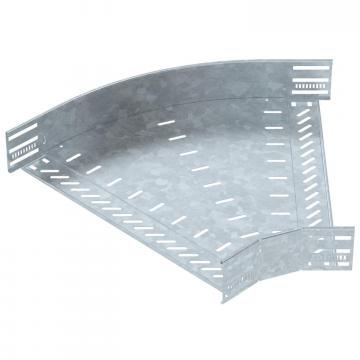

Ângulo 45º 85 FT	RB 45 850 FT	6036238	Unidade	1 Unidade

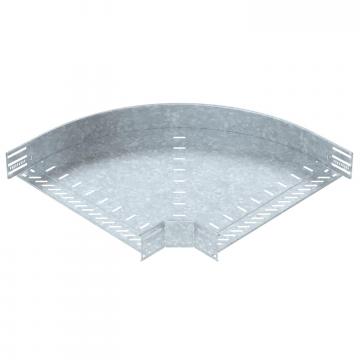

Ângulo 90º 85 FT	RB 90 850 FT	6036720	Unidade	1 Unidade

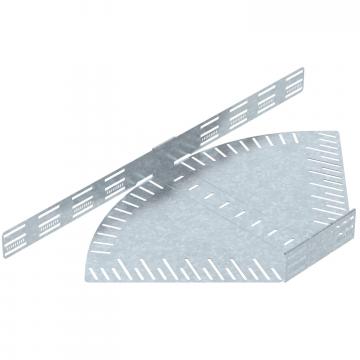

Ângulo ajustável 85 FT	RB W 850 FT	6037228	Unidade	1 Unidade

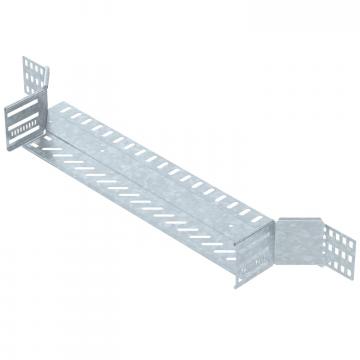

Derivação simples 85 FT	RAA 850 FT	6042241	Unidade	1 Unidade

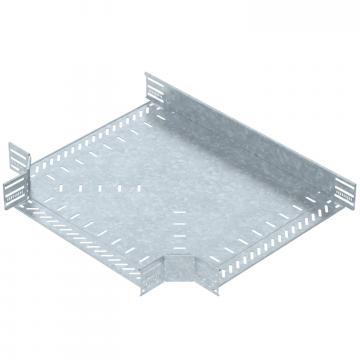

Derivação em T 85 FT	RT 850 FT	6038238	Unidade	1 Unidade

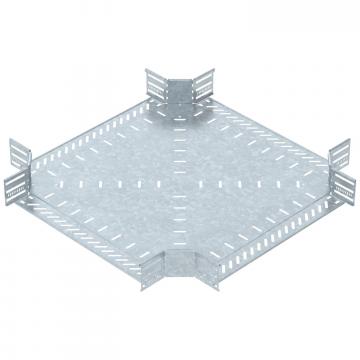

Cruzeta 85 FT	RK 850 FT	7027439	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 500 DD	6052718	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m

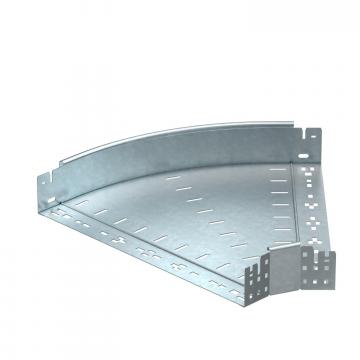

Ângulo 45º Magic 85 FT	RBM 45 850 FT	6041438	Unidade	1 Unidade

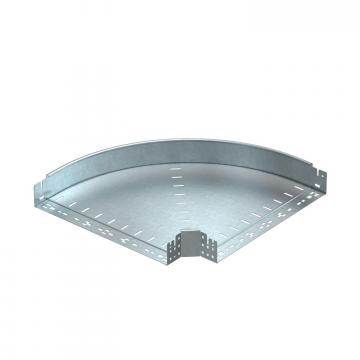

Ângulo 90º Magic 85 FT	RBM 90 850 FT	6041518	Unidade	1 Unidade
