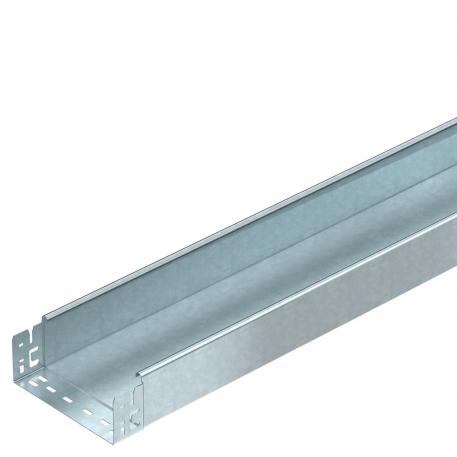

Caminho de cabos MKS-Magic® 85 não perfurado FT

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Largura	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO2 (GWP) do berço ao portão	8,9709 kg CO2e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	18600 mm²
Secção transversal útil	186 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 810 FT	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059325	m	3 m
MKSMU 820 FT	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059329	m	3 m
MKSMU 830 FT	3050 mm	300 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059331	m	3 m
MKSMU 840 FT	3050 mm	400 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059333	m	3 m
MKSMU 850 FT	3050 mm	500 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059335	m	3 m
MKSMU 860 FT	3050 mm	600 mm	85 mm	1 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059337	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 820 DD	6069028	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 200 FT	6051367	m	3 m
Ângulo 45º 85 FT	RB 45 820 FT	6036232	Unidade	1 Unidade
Ângulo 90º 85 FT	RB 90 820 FT	6036714	Unidade	1 Unidade
Ângulo ajustável 85 FT	RB W 820 FT	6037222	Unidade	1 Unidade
Derivação simples 85 FT	RAA 820 FT	6042233	Unidade	1 Unidade
Derivação em T 85 FT	RT 820 FT	6038232	Unidade	1 Unidade
Cruzeta 85 FT	RK 820 FT	7027433	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 200 DD	6052709	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m
