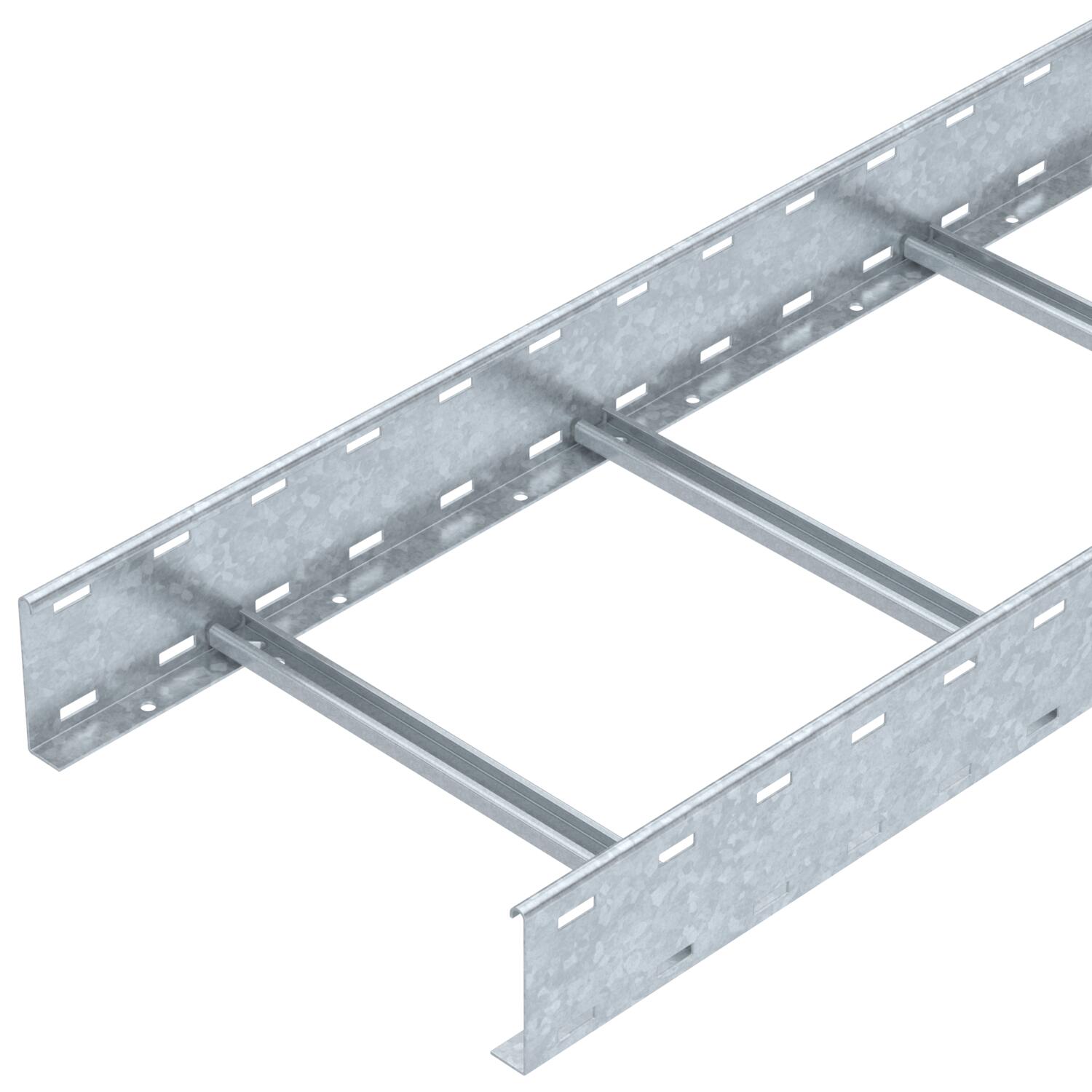

Caminho de cabos SLCS 110, 3 m C30 FT SOMY
Ref. 7186404 | EAN 4012196693641
- Descrição do produto
-
Descrição do produtoCaminho de cabos tipo escada com altura lateral de 110 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Cor zinco Dimensão 110x400x3000 Distância entre as travessas 300 mm Espessura da travessa 2 mm Funktionsgaranti não Material Aço Perfuração lateral sim Secção transversal útil 360 cm² Secção transversal útil 36000 mm² Superfície galvanizado a quente após maquinação 85µm Versão para grandes cargas não Dimensões

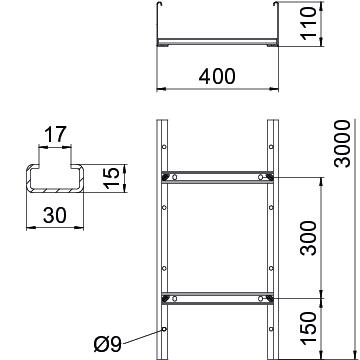

Altura 110 mm Comprimento 3000 mm Dimensão de ranhura degrau 17,00 Largura 400 mm Medida B 400 mm Cargas
Distância de apoio de 2,0m 4 kN/m Distância de apoio de 3,0m 2,3 kN/m Distância de apoio de 4,0m 1 kN/m Distância de apoio de 5,0m 0,7 kN/m Distância de apoio de 6,0m 0,25 kN/m Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 12,7973 kg CO₂e Data de medição do valor de CO2 2025-05-27T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 12,7973 kg CO2e / 1 Metro Dados técnicos
Diagrama de cargas do caminho de cabos tipo escada SLCS 110
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Tampa com ferrolho FT SOMY
DRL 400 FT SO 7196039 3 m - Downloads
-
Ficha técnica SLCS 1140 3 FTSO / 7186404 , 0.26MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE SLCS 1140 3 FTSO / 7186404 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido SLCS 1140 3 FTSO / 7186404 , 0.09MB , pdfDeclaração Ambiental de Produto (DAP) SLCS 1140 3 FTSO / 7186404 , 2.03MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos tipo escada , 6.45MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
