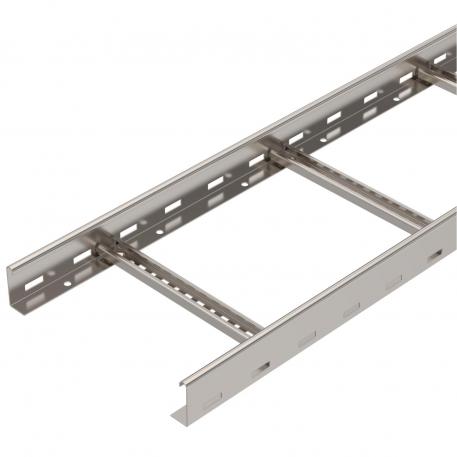

Caminho de cabos tipo escada LCIS 60, 6 m C30 A2 6000 | 300 | 1,5 | não

Caminho de cabos tipo escada LCIS 60, 6 m C30 A2

Ref. 6207254 | EAN 4012196431694

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	1,5 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

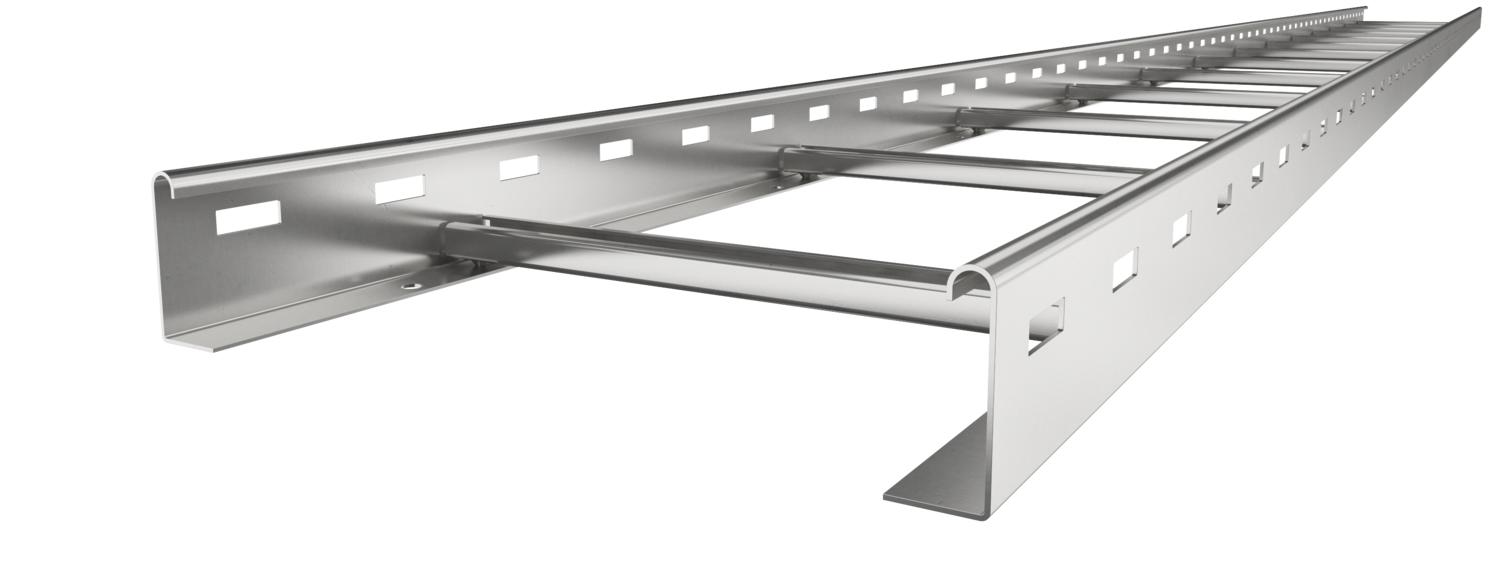

Caminho de cabos tipo escada com altura lateral de 60 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	sim
Cor	aço inoxidável
Dimensão	60x300x6000
Distância entre as travessas	300 mm
Espessura da travessa	1,5 mm
Fixação do degrau	soldado
Funktionsgaranti	não
Material	Aço inoxidável, livre de ferrugem 1.4301

Perfuração lateral	sim
Secção transversal útil	12000 mm²
Secção transversal útil	120 cm²
Superfície	brilhante, pós-tratamento
Versão do perfil lateral	perfil plano
Versão dos degraus	Perfil perfurado
Versão para grandes cargas	não

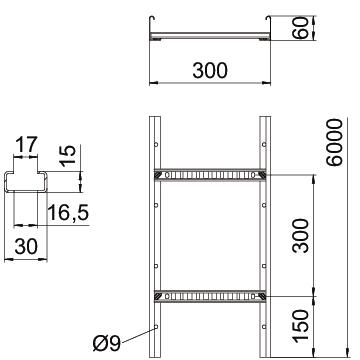

Dimensões

Altura	60 mm
Comprimento	6000 mm
Dimensão de ranhura degrau	16,50

Largura	300 mm
Medida B	300 mm

Cargas

Distância de apoio de 1,5m	3,3 kN/m
Distância de apoio de 2,0m	2 kN/m
Distância de apoio de 2,5m	1,3 kN/m
Distância de apoio de 3,0m	1 kN/m

Distância de apoio de 3,5m	0,78 kN/m
Distância de apoio de 4,0m	0,4 kN/m
Distância de apoio de 4,5m	0,3 kN/m
Distância de apoio de 5,0m	0,2 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,7094 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	14,7094 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos tipo LCIS 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	não	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	não	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	não	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	não	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	não	6207260	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa, não perfurada A2	DRLU 200 A2	6052831	m	3 m
União reta A2	LVG 60 A2	6208846	Unidade	10 Unidade
União curva 60 A2	LWVG 60 A2	6208898	Unidade	10 Unidade
União articulada A2	LGVG 60 A2	6208947	Unidade	10 Unidade

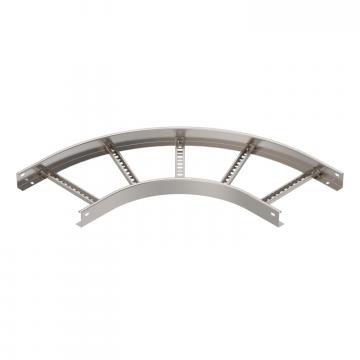

Ângulo 90° 60 A2	LB 90 630 R3 A2	6225084	Unidade	1 Unidade
Derivação em T 60 A2	LT 630 R3 A2	6225252	Unidade	1 Unidade
Peça de derivação para montagem 60 A2	LAA 630 R3 A2	6225884	Unidade	1 Unidade
Elemento do ângulo regulável 60 A2	LGBE 630 A2	6225462	Unidade	1 Unidade
Proteção de topo 60	SKH 60 OR	6222537	Par	40 Par
Peça de suporte lateral A2	LAS 60 A2	6221386	Unidade	10 Unidade
Separador 45 A2	TSG 45 A2	6062025	m	3 m
Subida de cabos A2	LAB 30 A2	7164025	Unidade	1 Unidade
Placa de fundo A2	ELB-L30 A2	6103618	m	3 m
