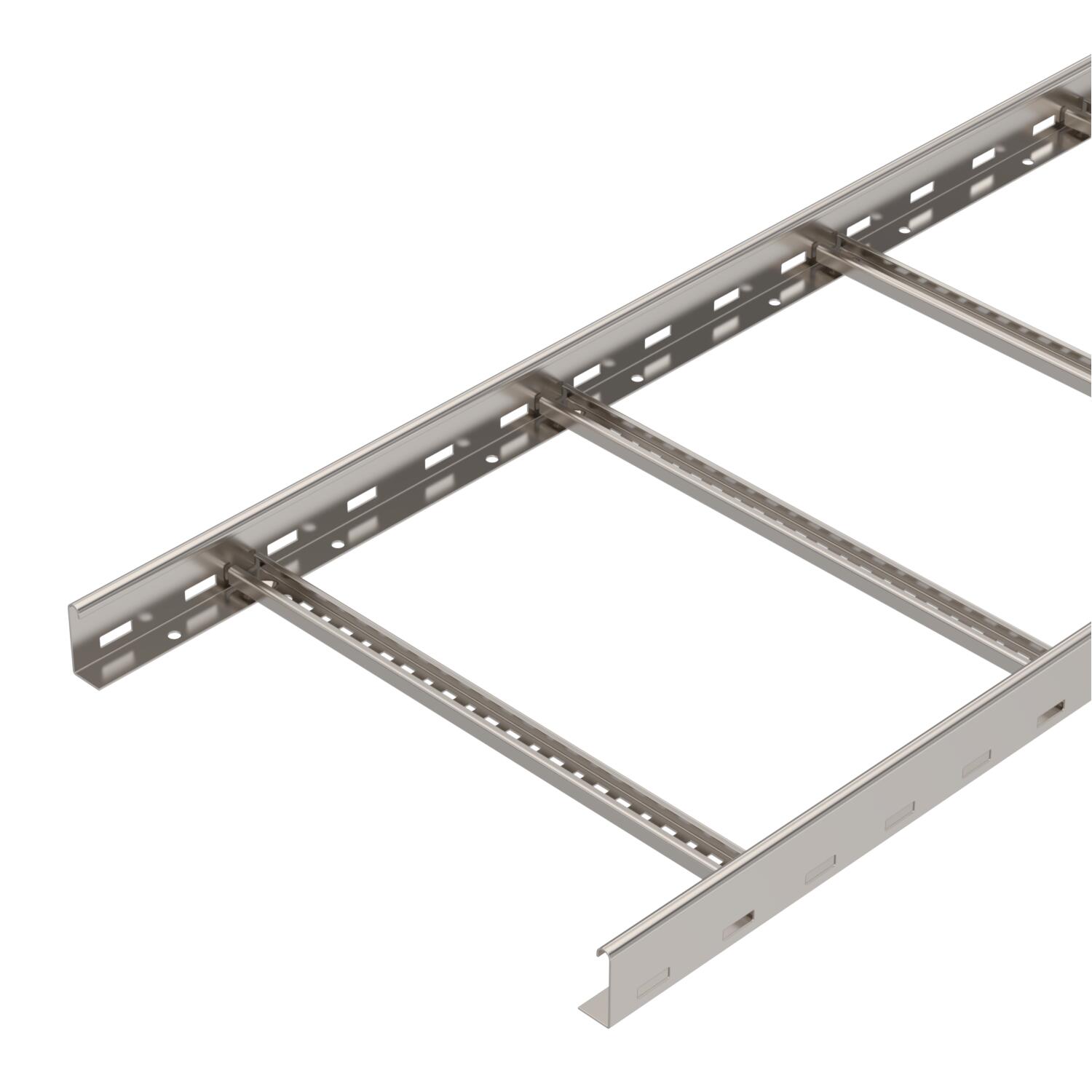

Caminho de cabos tipo escada LCIS 60, 6 m C30 A2
Ref. 6207258 | EAN 4012196431717
- Descrição do produto
-
Descrição do produtoCaminho de cabos tipo escada com altura lateral de 60 mm com perfil separador C30 soldado e rebitado para cima. Travessa lateral revirada para reforço e como proteção de arestas. A fixação na consola é efetuada com peças de aperto do tipo LKS 40. A dimensão da ranhura do degrau é de 16,5 mm e a abraçadeira BBS adequada é a do tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado sim Altura 60 mm Comprimento 6000 mm Cor aço inoxidável Dimensão 60x500x6000 Dimensão de ranhura degrau 16,50 Distância de apoio de 1,5m 3,3 kN/m Distância de apoio de 2,0m 2 kN/m Distância de apoio de 2,5m 1,3 kN/m Distância de apoio de 3,0m 1 kN/m Distância de apoio de 3,5m 0,78 kN/m Distância de apoio de 4,0m 0,4 kN/m Distância de apoio de 4,5m 0,3 kN/m Distância de apoio de 5,0m 0,2 kN/m Distância entre as travessas 300 mm Espessura da travessa 1,5 mm Fixação do degrau soldado Funktionsgaranti não Largura 500 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida B 500 mm Pegada de CO2 (GWP) do berço ao portão 17,0972 kg CO2e / 1 Metro Perfuração lateral sim Secção transversal útil 20000 mm² Secção transversal útil 200 cm² Superfície brilhante, pós-tratamento Versão do perfil lateral perfil plano Versão dos degraus Perfil perfurado Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos tipo LCIS 60
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta A2
LVG 60 A2 6208846 10 Unidade

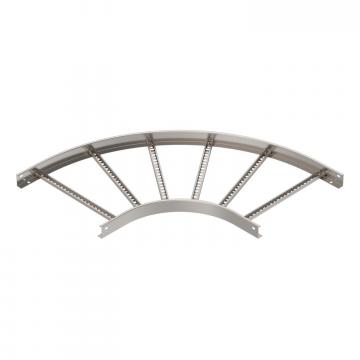

Ângulo 90° 60 A2
LB 90 650 R3 A2 6225088 1 Unidade
Separador 45 A2
TSG 45 A2 6062025 3 m
Subida de cabos A2
LAB 50 A2 7164041 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Proteção de topo 60
SKH 60 OR 6222537 40 Par
Tampa com ferrolho A2
DRL 500 A2 6052959 3 m
Fixador para fixação de separador A2
KS KL A2 6062284 30 Unidade - Downloads
-
