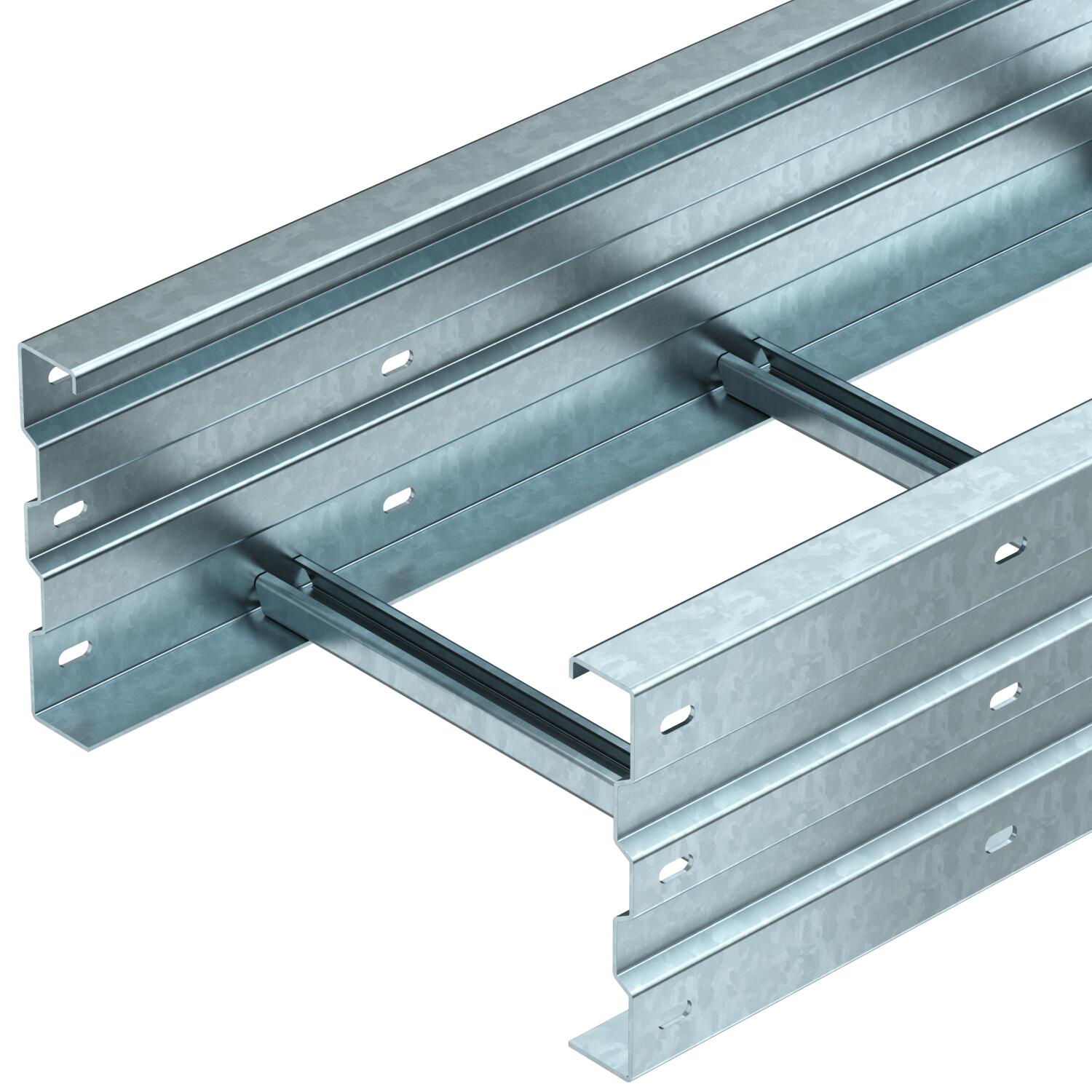

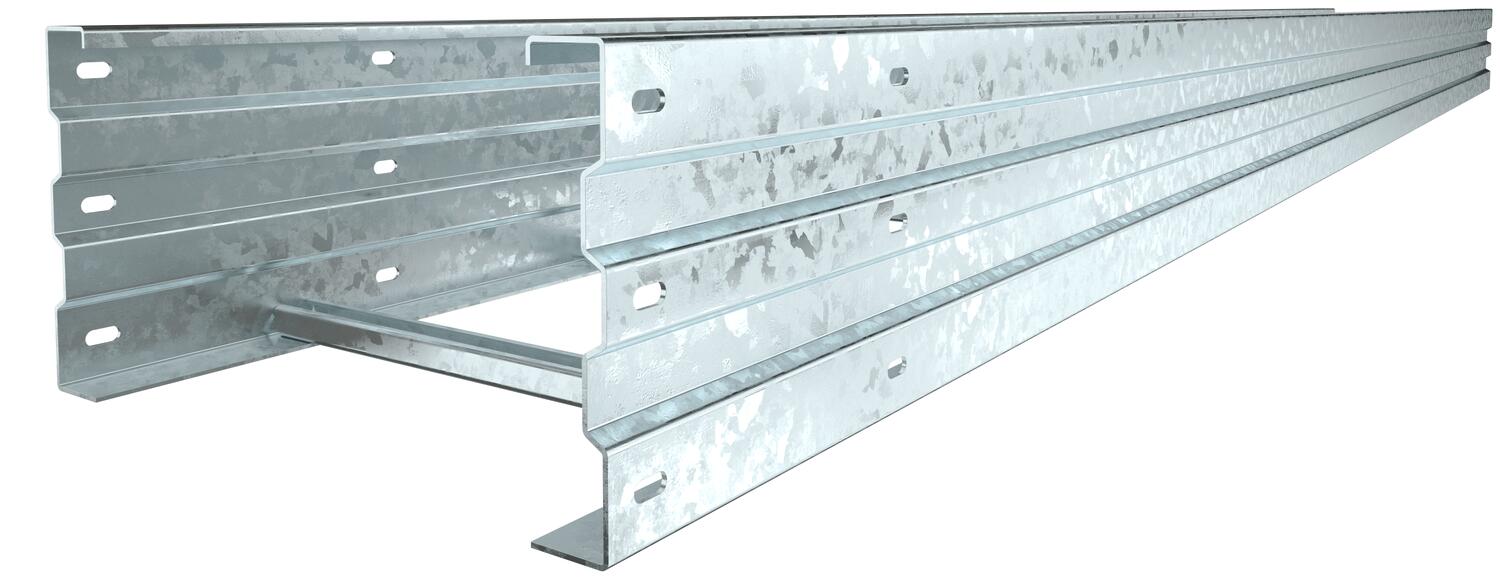

Caminho de cabos tipo escada para grandes cargas WKL 200 FT
Ref. 6232110 | EAN 4012196614882
- Descrição do produto
-
Descrição do produtoCaminho de cabos tipo escada para grandes vãos com altura lateral de 200 mm.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.
As uniões retas WRV 200 devem ser encomendadas separadamente.
-
- Dados técnicos
-
Dados técnicos

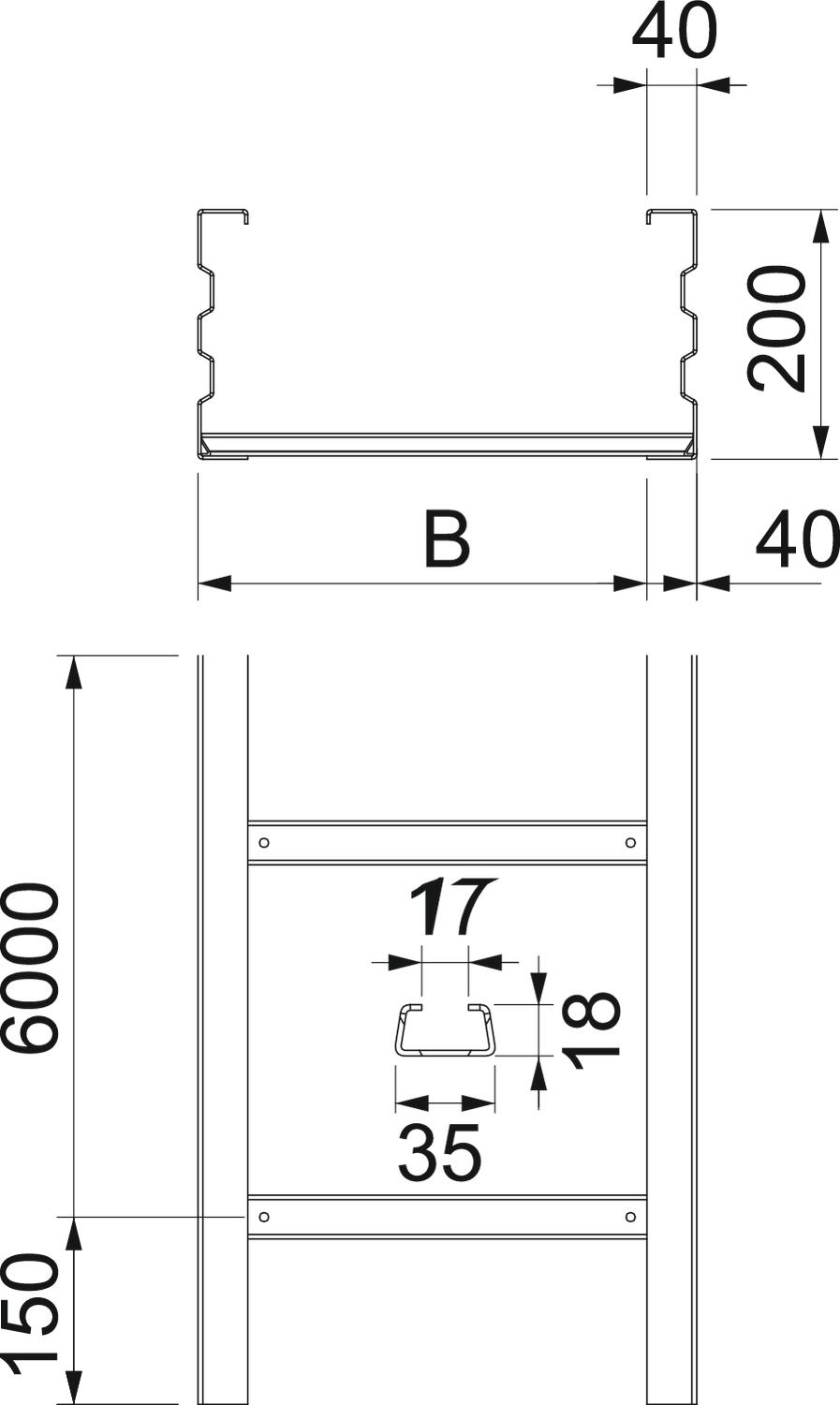

Aço inoxidável, decapado não Altura 200 mm Comprimento 6000 mm Cor zinco Dimensão 200x600 Dimensão 200x600x6000 Dimensão de ranhura degrau 17,00 Distância de apoio de 10,0m 1 kN/m Distância de apoio de 6,0m 3 kN/m Distância de apoio de 7,0m 2,5 kN/m Distância de apoio de 8,0m 2 kN/m Distância de apoio de 9,0m 1,4 kN/m Espessura da travessa 2,5 mm Fixação do degrau soldado Funktionsgaranti não Largura 600 mm Material Aço Medida B 600 mm Medida L 6000 mm Pegada de CO2 (GWP) do berço ao portão 30,2861 kg CO2e / 1 Metro Perfuração lateral sim Secção transversal útil 1064 cm² Secção transversal útil 106400 mm² Superfície Galvanizado por imersão a quente após maquinação Versão dos degraus Perfil não perfurado Versão para grandes cargas sim Dados técnicos

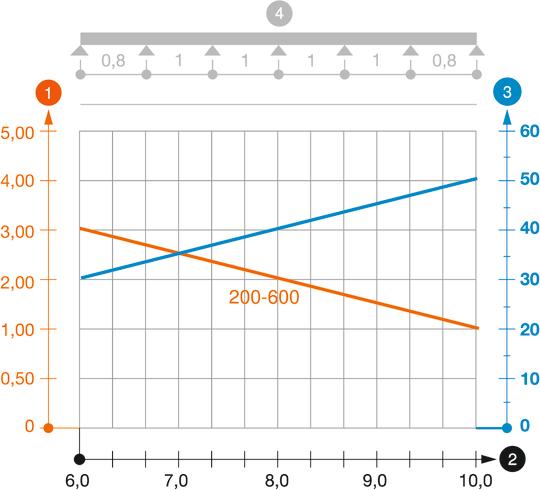

Diagrama de cargas do caminho de cabos tipo escada para grandes cargas tipo WKL 200
-
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
-
Distância entre apoios em m
-
Deflexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em mm
-
Curva de deflexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

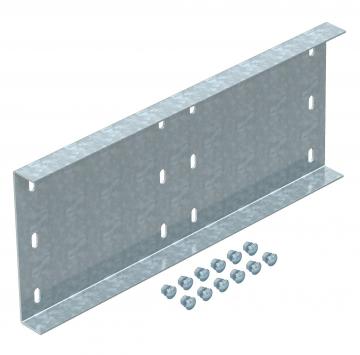

União reta
WRV 200 FT 6232507 4 Unidade
Separador 135 DD
TSG 135 DD 6062338 3 m
Subida de cabos FT
LAB 60 FT 6220479 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Fixador para fixação de separador A2
KS KL A2 6062284 30 Unidade - Downloads
-
Ficha técnica WKL 2060 FT / 6232110 , 0.31MB , pdfDeclaração de conformidade UE WKL 2060 FT / 6232110 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido WKL 2060 FT / 6232110 , 0.09MB , pdfREACH Declaração de conformidade WKL 2060 FT / 6232110 , 0.12MB , pdfRoHS Declaração de conformidade WKL 2060 FT / 6232110 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) WKL 2060 FT / 6232110 , 1.48MB , pdfInstruções de montagem Wide span cable ladders , 7.96MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
