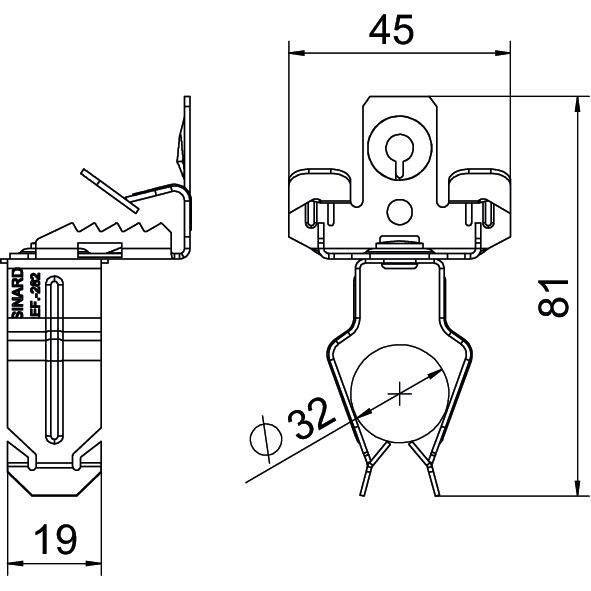

Clip de suspensão, com encaixe de tubo inferior 81 | 45 | 39 | 30 | 35 | | 81 | 3 | 7
morepic-1 morepic-2

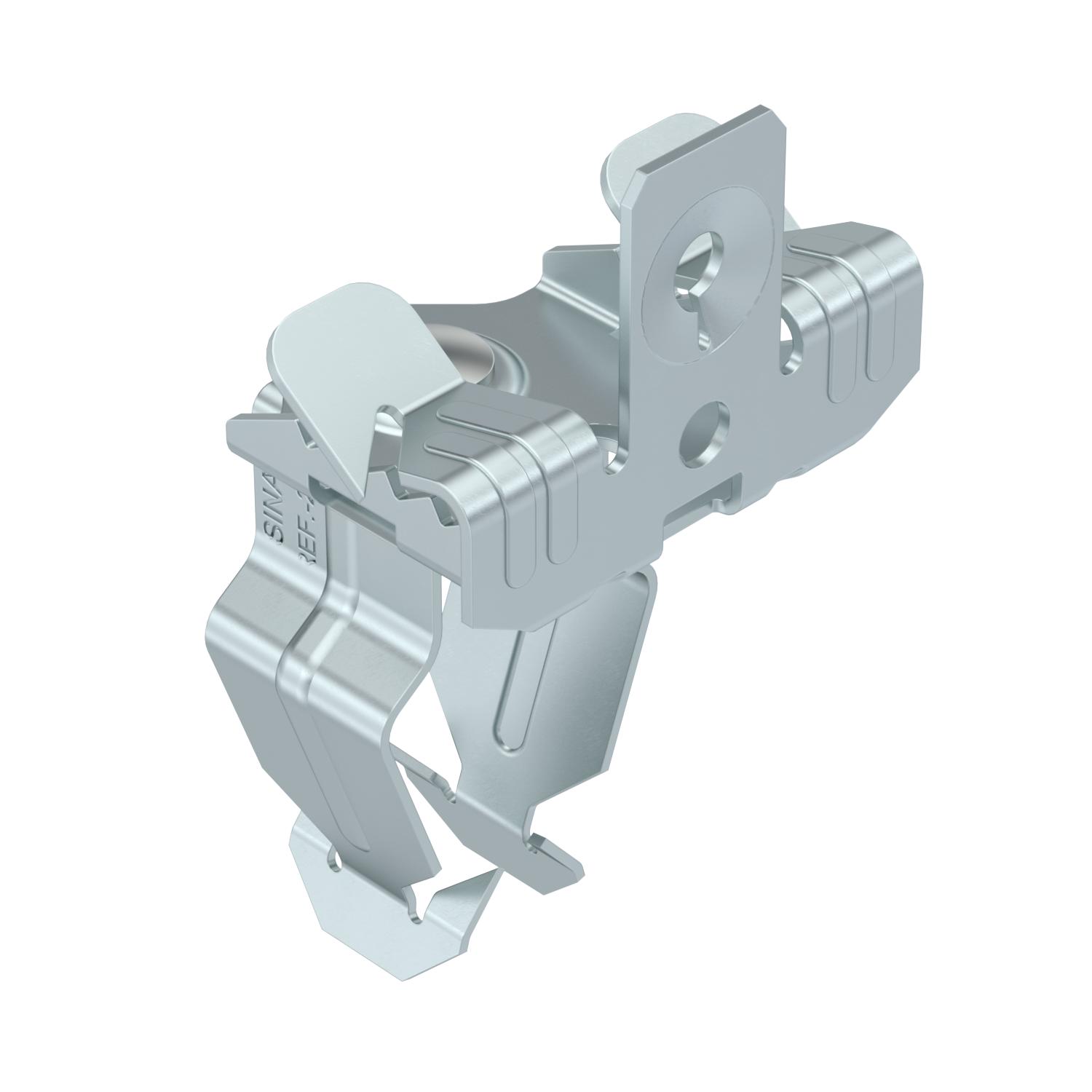

Clip de suspensão, com encaixe de tubo inferior

Ref. 1488387 | EAN 4012197369934

45 mm
39 mm
Descrição do produto
Descrição do produto
Clip de suspensão para montar tubos. Encaixe de tubo aberto na parte inferior. Fixação a vigas de aço por martelagem.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
Dados técnicos

Dimensões

Altura 39 mm
Carga de rutura 0,11 kN
Comprimento 81 mm
Cor zinco
Diâmetro do cabo/tubo máx. 35 mm
Diâmetro do cabo/tubo mín. 30 mm
Dimensão 3-7mm
Dimension W 45 mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 7 mm
Espessura do flange F mín. 3 mm
Largura 45 mm
Material Aço
Medida L 81 mm
Superfície Lamela de zinco
Tipo de fixação apertar
Tipo de ligação do componente Cabo/Tubo
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do cabo/tubo mín. Diâmetro do cabo/tubo máx. Medida L Espessura do flange F mín. Espessura do flange F máx. Ref. Quantidade Qte. minima fornec.
SCVPO 3-7 D20 71 mm 45 mm 39 mm 18 mm 22 mm 71 mm 3 mm 7 mm 1488381
50 Unidade
SCVPO 3-7 D25 76 mm 45 mm 39 mm 22 mm 30 mm 76 mm 3 mm 7 mm 1488383
50 Unidade
SCVPO 3-7 D32 81 mm 45 mm 39 mm 30 mm 35 mm 81 mm 3 mm 7 mm 1488387
50 Unidade
SCVPO 7-13 D20 79 mm 45 mm 39 mm 18 mm 22 mm 79 mm 7 mm 13 mm 1488391
50 Unidade
SCVPO 7-13 D25 84 mm 45 mm 39 mm 22 mm 30 mm 84 mm 7 mm 13 mm 1488393
50 Unidade
SCVPO 7-13 D32 88 mm 45 mm 39 mm 30 mm 35 mm 88 mm 7 mm 13 mm 1488395
50 Unidade
SCVPO 14-20 D20 82 mm 45 mm 39 mm 18 mm 22 mm 82 mm 14 mm 20 mm 1488401
50 Unidade
SCVPO 14-20 D25 87 mm 45 mm 39 mm 22 mm 30 mm 87 mm 14 mm 20 mm 1488403
50 Unidade
SCVPO 14-20 D32 92 mm 45 mm 39 mm 30 mm 35 mm 92 mm 14 mm 20 mm 1488405
50 Unidade
Downloads

Download

Download

Declaração de conformidade UE SCVPO 3-7 D32 / 1488387 , 0.13MB , pdf
Download
Declaração de Conformidade do Reino Unido SCVPO 3-7 D32 / 1488387 , 0.09MB , pdf
Download

SCVPO 3-7 D32 / 1488387
Download
