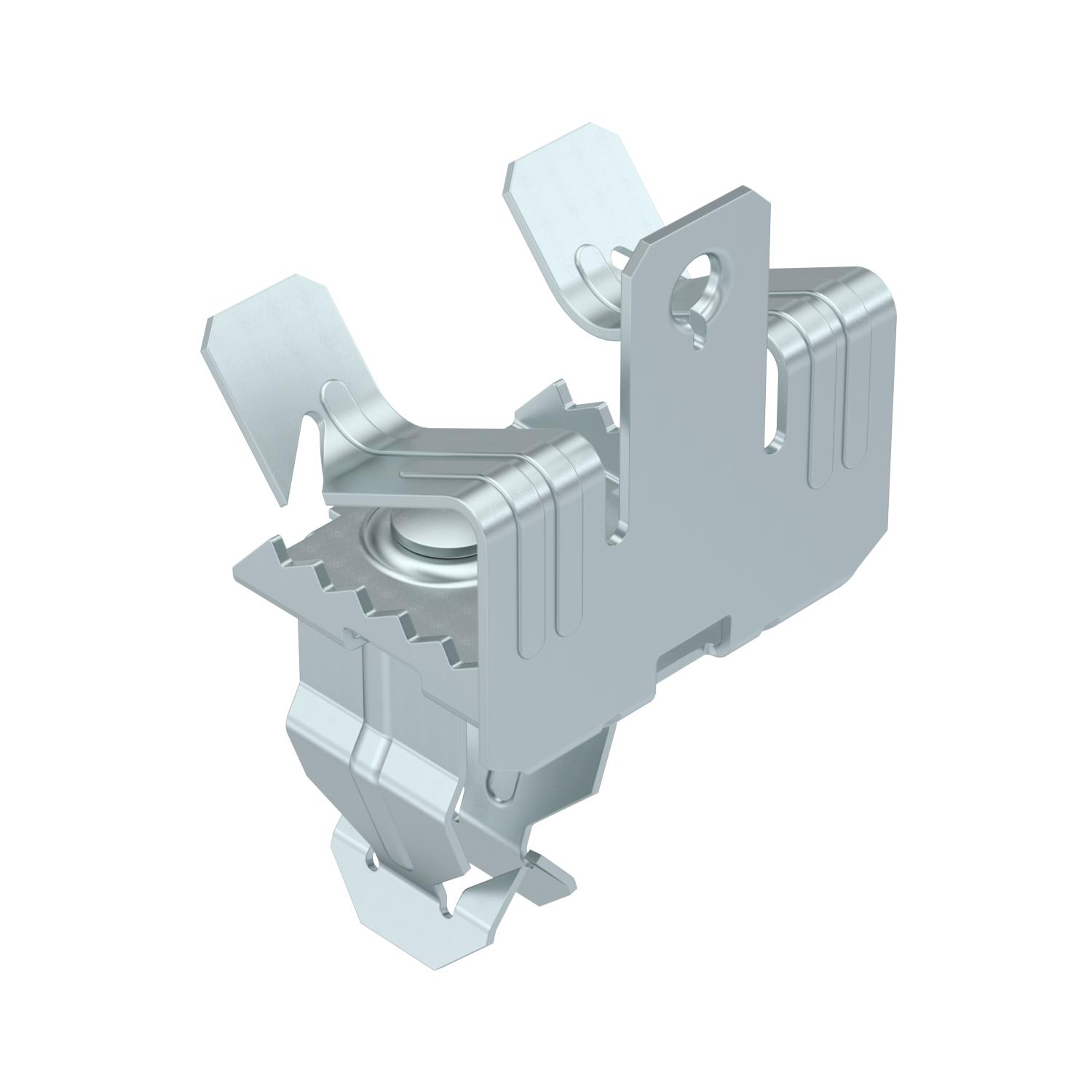

Clip de suspensão, com encaixe de tubo inferior

Ref. 1488401 | EAN 4012197370008

45 mm
39 mm
Descrição do produto
Descrição do produto
Clip de suspensão para montar tubos. Encaixe de tubo aberto na parte inferior. Fixação a vigas de aço por martelagem.
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
Dados técnicos

Dados técnicos

Carga de rutura 0,11 kN
Cor zinco
Diâmetro do cabo/tubo máx. 22 mm
Diâmetro do cabo/tubo mín. 18 mm
Dimensão 14-20mm
Dobradiça não
Dobradiça ajustável não
Espessura do flange F máx. 20 mm
Espessura do flange F mín. 14 mm
Material Aço
Superfície Lamela de zinco
Tipo de fixação apertar
Tipo de ligação do componente Cabo/Tubo

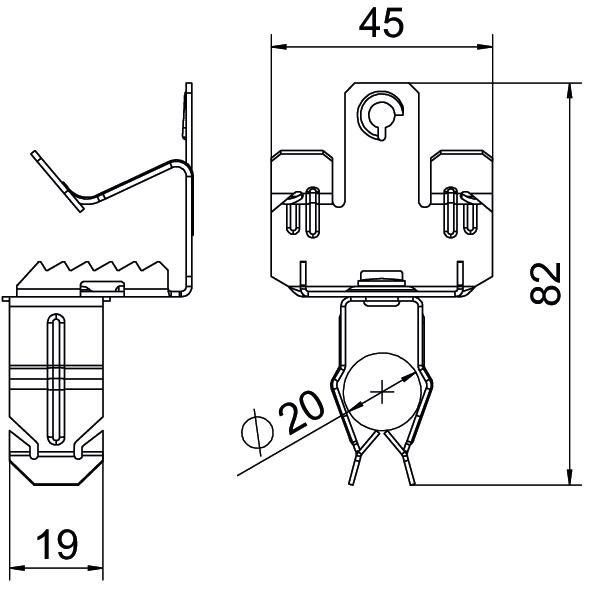

Dimensões

Altura 39 mm
Comprimento 82 mm
Largura 45 mm
Medida L 82 mm
Medida W 45 mm
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Diâmetro do cabo/tubo mín. Diâmetro do cabo/tubo máx. Medida L Espessura do flange F mín. Espessura do flange F máx. Ref. Quantidade Qte. minima fornec.
SCVPO 3-7 D20 71 mm 45 mm 39 mm 18 mm 22 mm 71 mm 3 mm 7 mm 1488381
50 Unidade
SCVPO 3-7 D25 76 mm 45 mm 39 mm 22 mm 30 mm 76 mm 3 mm 7 mm 1488383
50 Unidade
SCVPO 3-7 D32 81 mm 45 mm 39 mm 30 mm 35 mm 81 mm 3 mm 7 mm 1488387
50 Unidade
SCVPO 7-13 D20 79 mm 45 mm 39 mm 18 mm 22 mm 79 mm 7 mm 13 mm 1488391
50 Unidade
SCVPO 7-13 D25 84 mm 45 mm 39 mm 22 mm 30 mm 84 mm 7 mm 13 mm 1488393
50 Unidade
SCVPO 7-13 D32 88 mm 45 mm 39 mm 30 mm 35 mm 88 mm 7 mm 13 mm 1488395
50 Unidade
SCVPO 14-20 D20 82 mm 45 mm 39 mm 18 mm 22 mm 82 mm 14 mm 20 mm 1488401
50 Unidade
SCVPO 14-20 D25 87 mm 45 mm 39 mm 22 mm 30 mm 87 mm 14 mm 20 mm 1488403
50 Unidade
SCVPO 14-20 D32 92 mm 45 mm 39 mm 30 mm 35 mm 92 mm 14 mm 20 mm 1488405
50 Unidade
