Consola mural AW 15 2L
Ref. 6420912 | EAN 4012195076780
- Descrição do produto
-

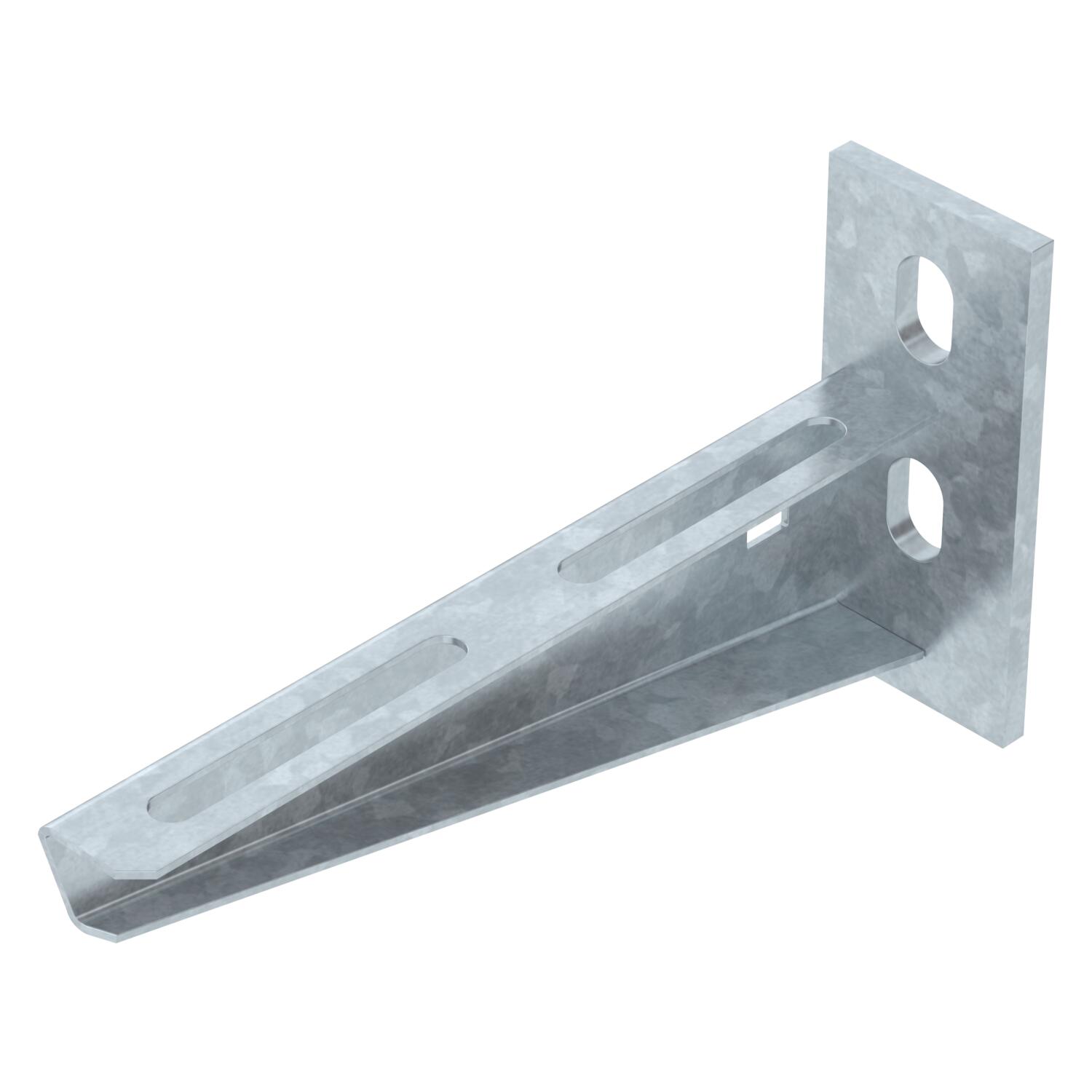

Descrição do produtoConsola para parede e de suporte, com cabeça soldada e duas aberturas de fixação.
A consola com dupla perfuração apresenta a particularidade de permitir a fixação em divisórias leves e alvenaria simples.
-
- Dados técnicos
-
Dados técnicos

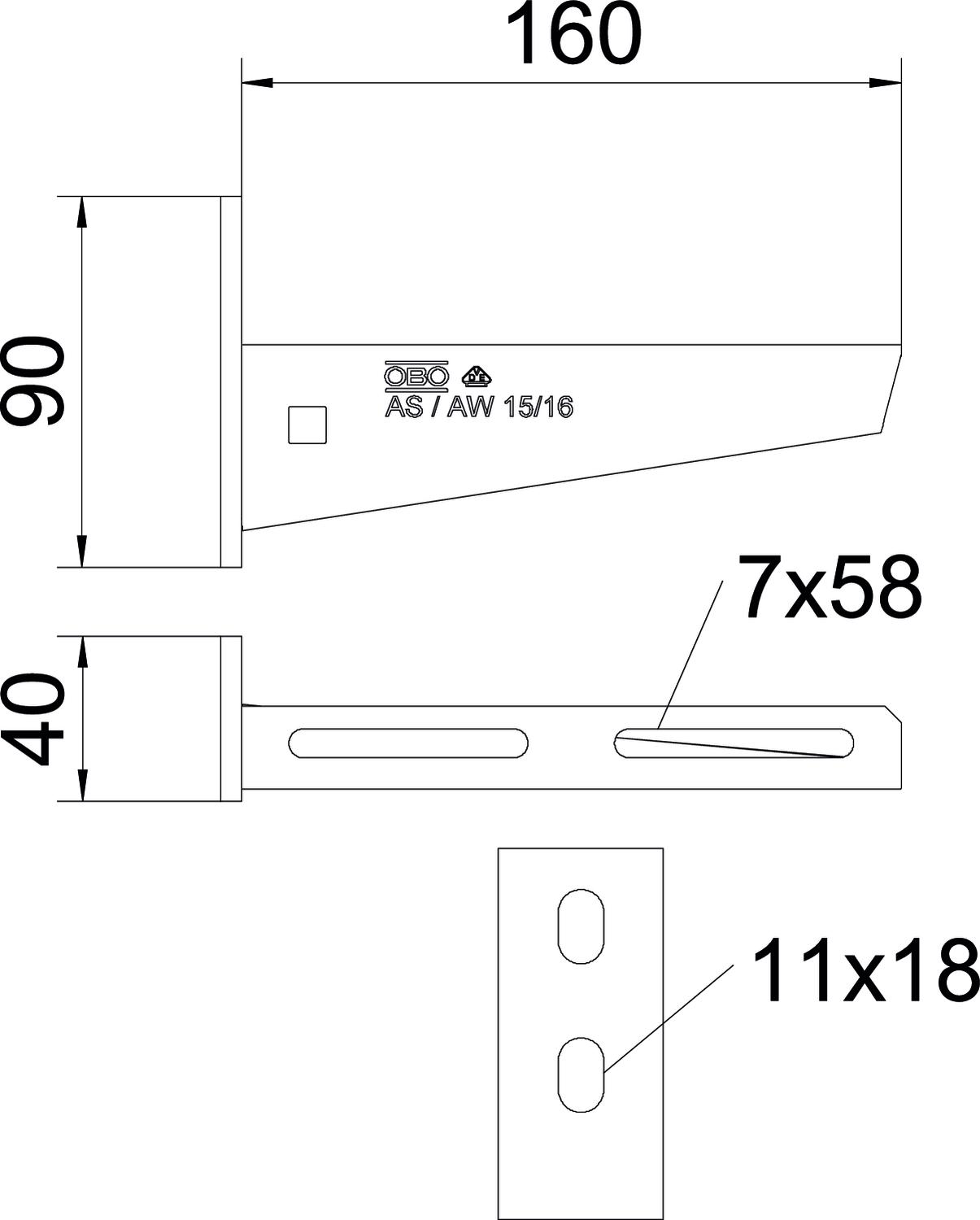

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 90 mm Altura 2,12 in Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B160mm F em kN 1,5 kN Funktionsgaranti não Largura 160 mm Largura 6 in Material Aço Medida A 40 mm Medida B 160 mm Medida H 90 mm Pegada de CO2 (GWP) do berço ao portão 0,5302 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
