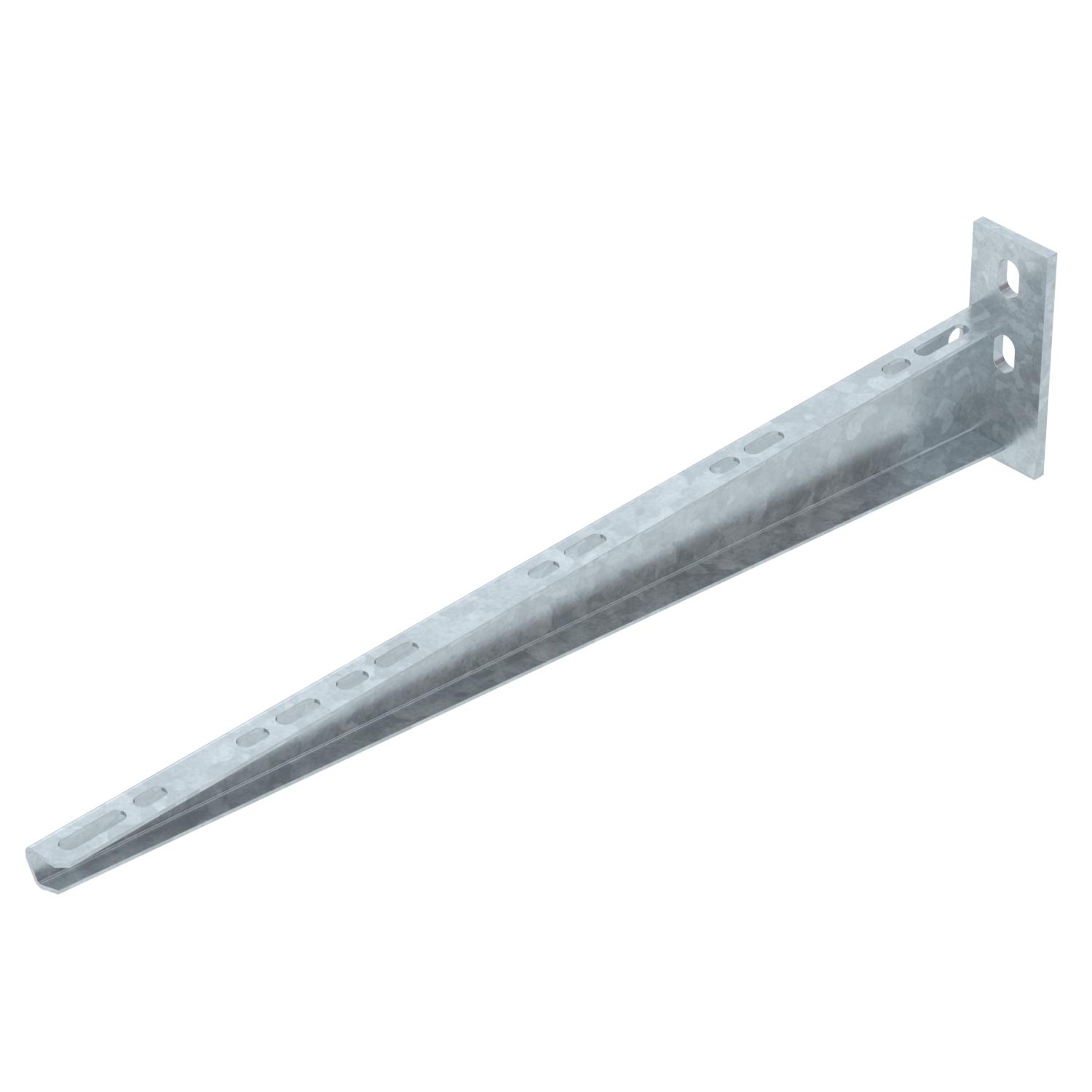

Consola mural AW 15 2L
Ref. 6420924 | EAN 4012195076841
- Descrição do produto
-
Descrição do produtoConsola para parede e de suporte, com cabeça soldada e duas aberturas de fixação.
A consola com dupla perfuração apresenta a particularidade de permitir a fixação em divisórias leves e alvenaria simples.
-
- Dados técnicos
-
Dados técnicos

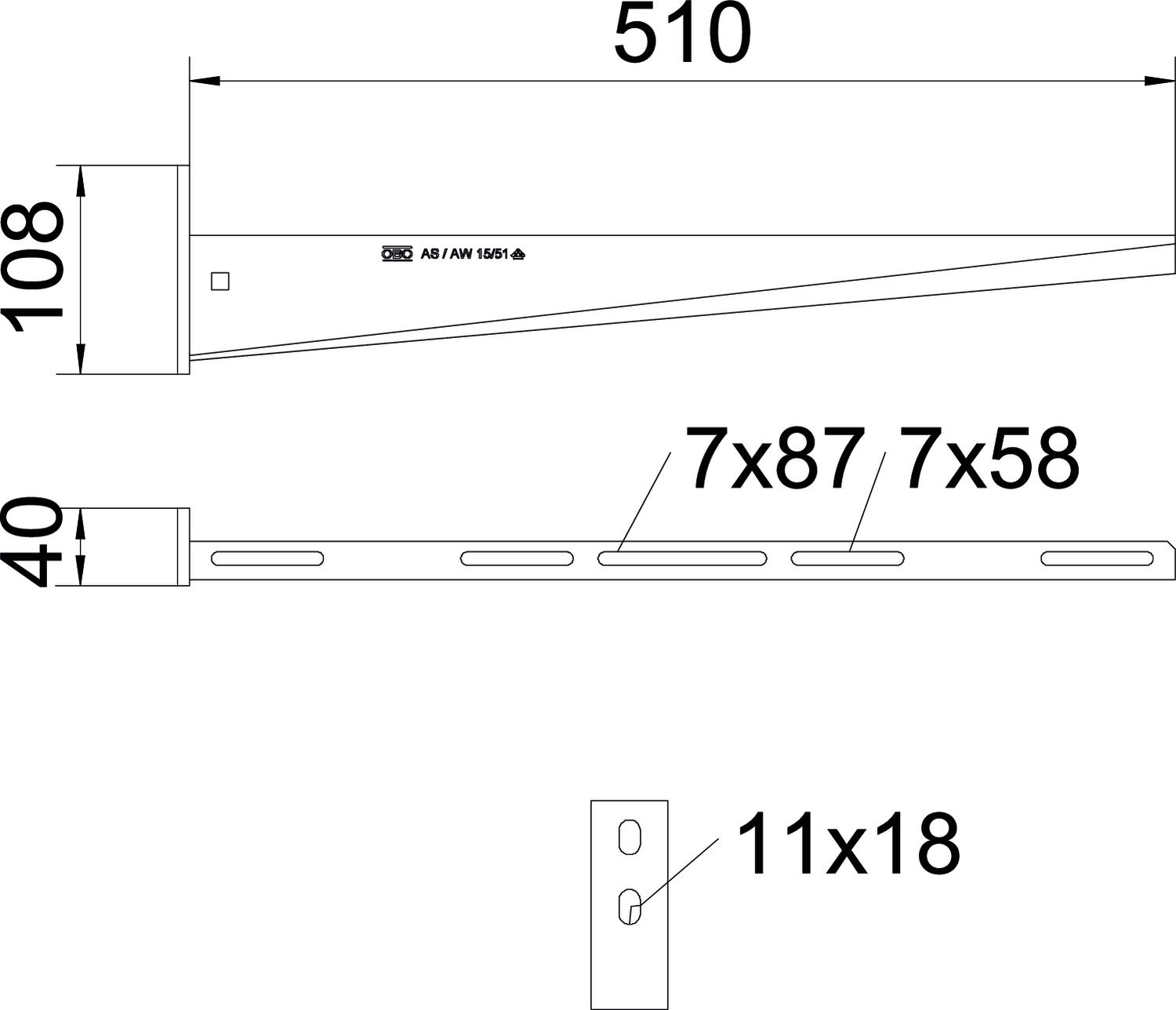

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 2,83 in Altura 108 mm Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B510mm F em kN 1,5 kN Funktionsgaranti não Largura 20 in Largura 510 mm Material Aço Medida A 40 mm Medida B 510 mm Medida H 108 mm Pegada de CO2 (GWP) do berço ao portão 1,8192 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica AW 15 51 FT 2L / 6420924 , 0.27MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 15 51 FT 2L / 6420924 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido AW 15 51 FT 2L / 6420924 , 0.09MB , pdfREACH Declaração de conformidade AW 15 51 FT 2L / 6420924 , 0.12MB , pdfRoHS Declaração de conformidade AW 15 51 FT 2L / 6420924 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) AW 15 51 FT 2L / 6420924 , 1.48MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
