Consola mural AWG 15 FT 160 | 1,5 | zinco

Consola mural AWG 15 FT

Ref. 6420607 | EAN 4012196079155

Ref. / Tipo

Largura

F em kN	1,5 kN

Cor	zinco

Descrição do produto

Descrição do produto

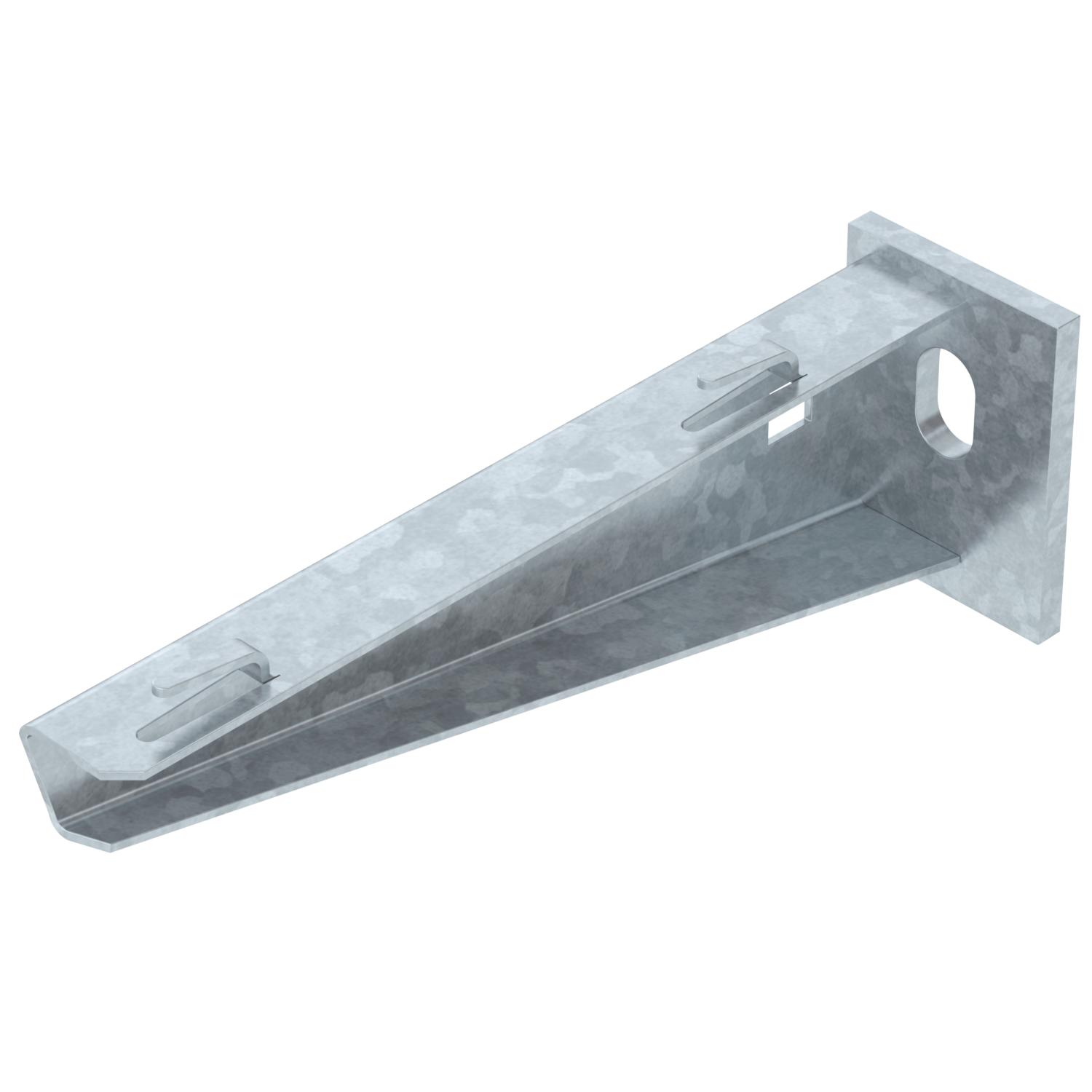

Consola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.

Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Alcance do ângulo máx.	90 mm
Alcance do ângulo mín.	90 mm
Cor	zinco
Diâmetro do furo	11 mm
Dimensão	B160mm
F em kN	1,5 kN

Funktionsgaranti	não
Material	Aço
para largura máx.	160 mm
para largura mín.	160
Superfície	Galvanizado por imersão a quente após maquinação
Versão	Consola para parede e suporte

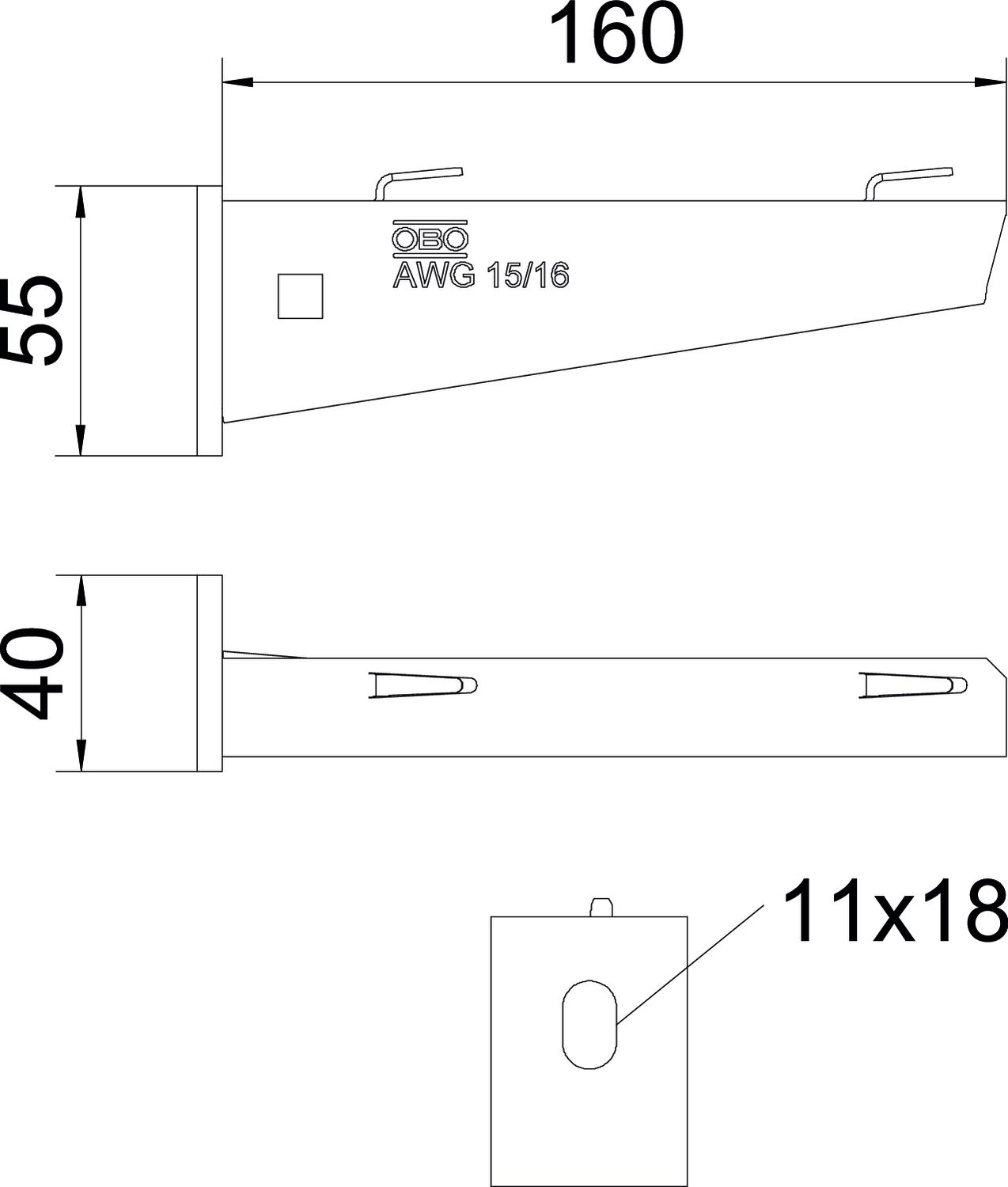

Dimensões

Altura	55 mm
Comprimento	40 mm
Largura	160 mm

Medida A	40 mm
Medida B	160 mm
Medida H	55 mm

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,4702 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Unidade

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	0,4702 kg CO2e / 1 Peça

Dados técnicos

Diagrama de cargas da consola AW G 15

Todos os tipos

Todos os tipos

Tipo	Largura	F em kN	Cor	Ref.	Quantidade	Qte. minima fornec.
AW G 15 11 FT	110 mm	1,5 kN	zinco	6420606	Unidade	1 Unidade
AW G 15 16 FT	160 mm	1,5 kN	zinco	6420607	Unidade	1 Unidade
AW G 15 21 FT	210 mm	1,5 kN	zinco	6420608	Unidade	1 Unidade
AW G 15 31 FT	310 mm	1,5 kN	zinco	6420610	Unidade	1 Unidade
AW G 15 41 FT	410 mm	1,5 kN	zinco	6420612	Unidade	1 Unidade
AW G 15 51 FT	510 mm	1,5 kN	zinco	6420614	Unidade	1 Unidade
AW G 15 61 FT	610 mm	1,5 kN	zinco	6420616	Unidade	1 Unidade
