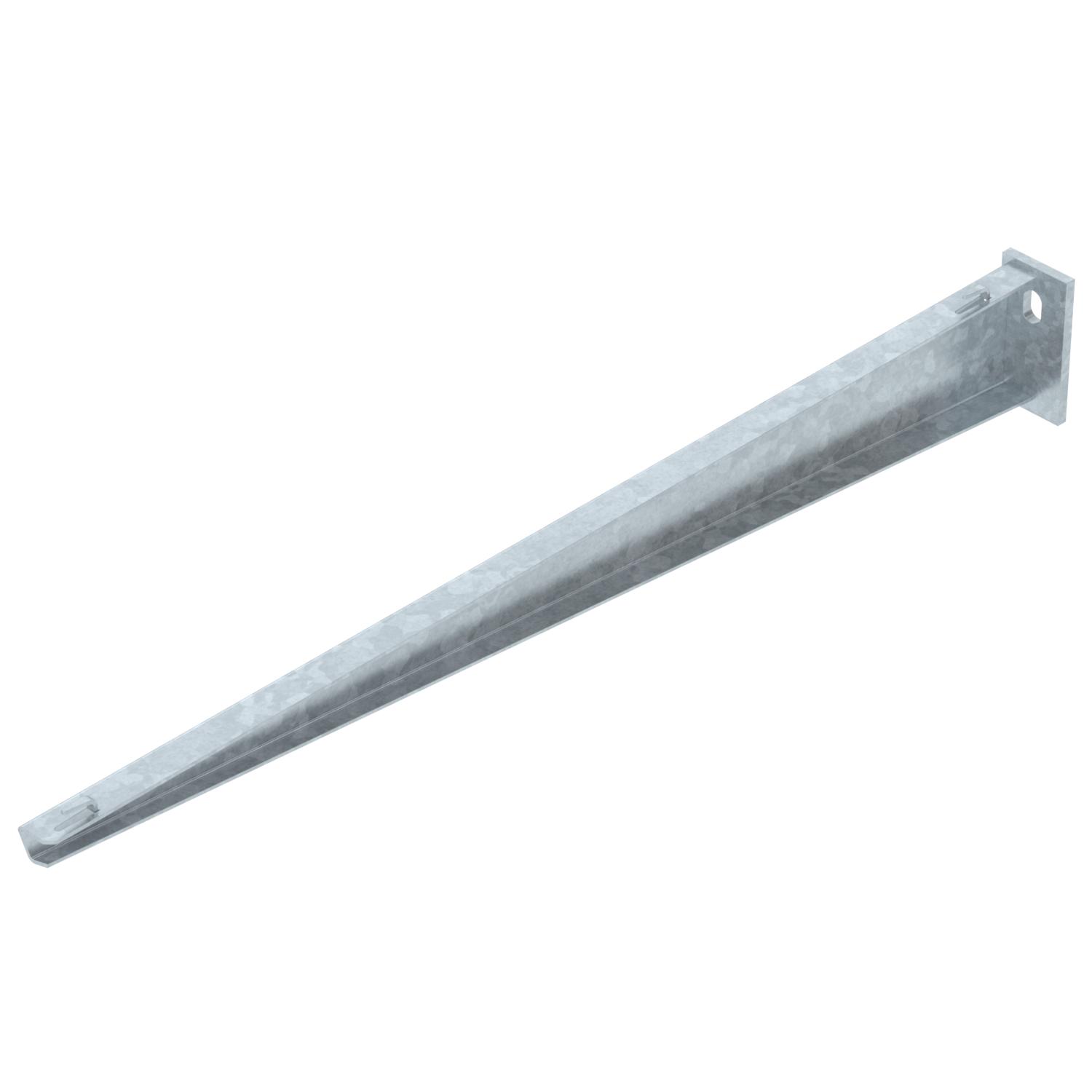

Consola mural AWG 15 FT
Ref. 6420616 | EAN 4012196662777
- Descrição do produto
-
Descrição do produtoConsola para pequenas cargas com cabeça soldada para a fixação, sem parafusos, de caminhos de cabos em varão eletrosoldado.
Fixação da consola no perfil U, a partir de uma largura de 400 mm, com parafuso sextavado através de ambas as travessas do perfil. Para isso, utilizar o distanciador adequado.
-
- Dados técnicos
-
Dados técnicos

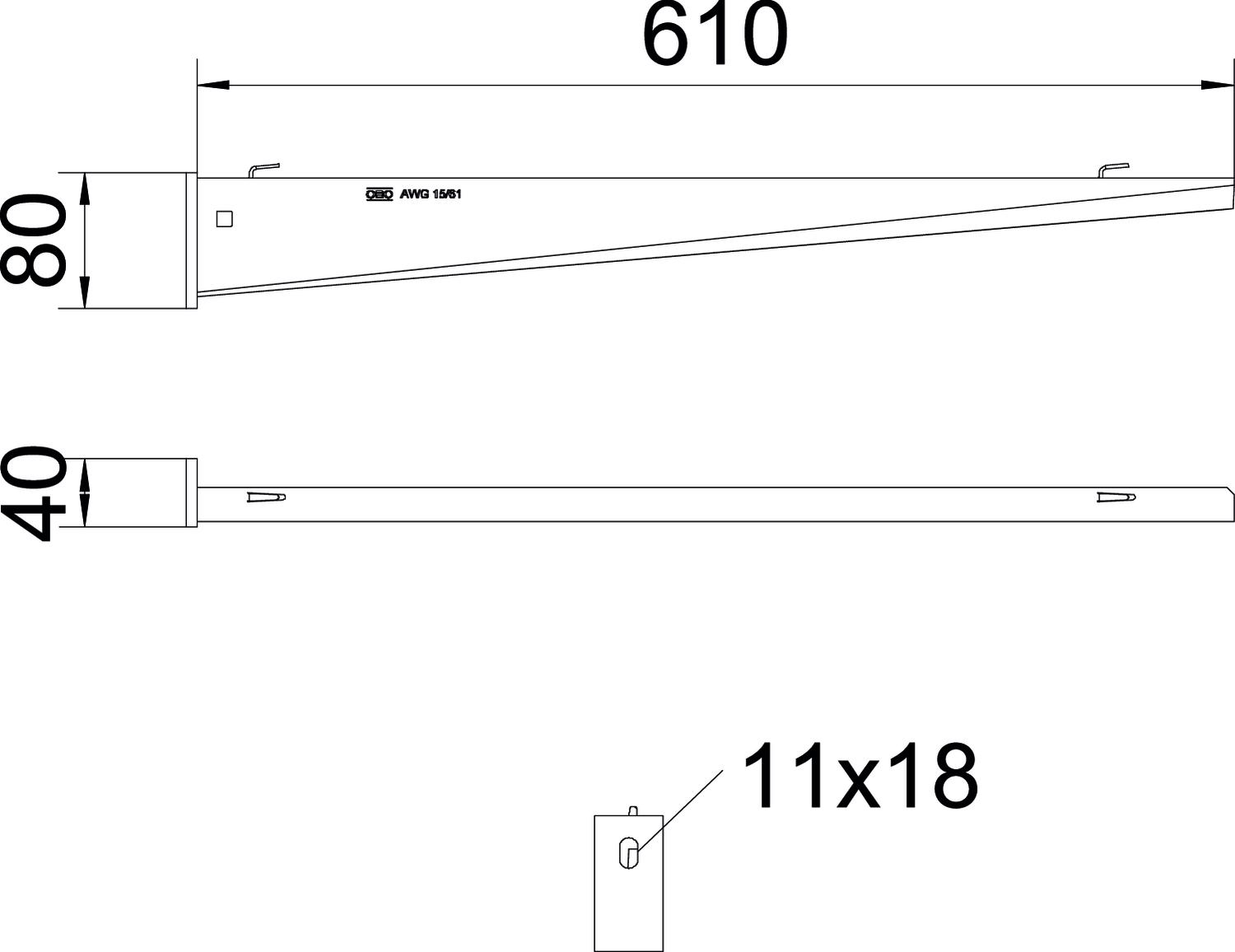

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 80 mm Comprimento 40 mm Cor zinco Diâmetro do furo 11 mm Dimensão B610mm F em kN 1,5 kN Funktionsgaranti não Largura 610 mm Material Aço Medida A 40 mm Medida B 610 mm Medida H 80 mm para largura máx. 600 mm para largura mín. 600 Pegada de CO2 (GWP) do berço ao portão 1,9465 kg CO2e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW G 15
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Comprimento da consola em mm
-
