Consola mural MWA 12 FS
Ref. 6424716 | EAN 4012196636853
- Descrição do produto
-

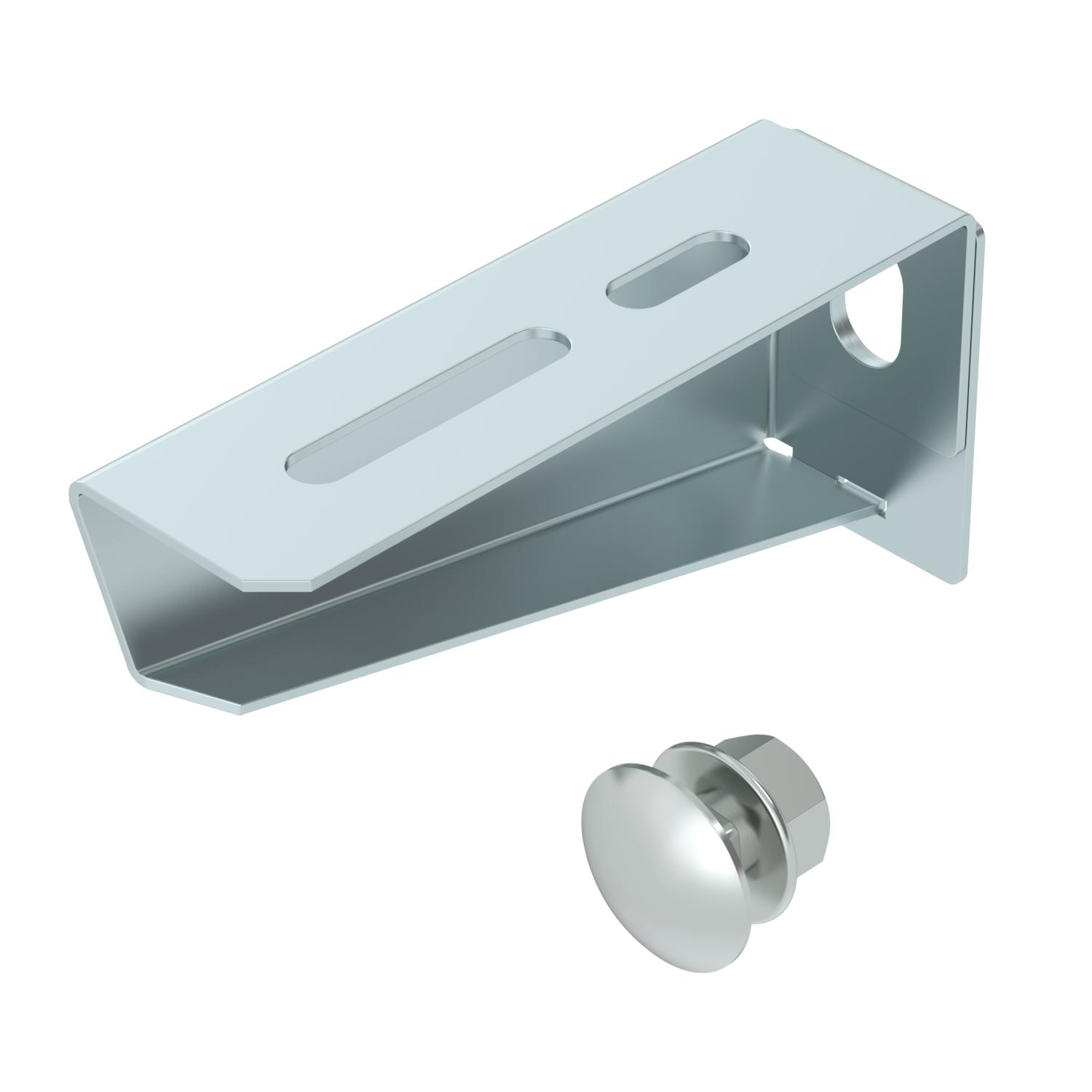

Descrição do produtoConsola para pequenas cargas com reforço mecânico.
Inclui parafuso M10x25 para a fixação em perfis U.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 2,09 in Altura 53 mm Comprimento 32,5 mm Cor zinco Diâmetro do furo 11 mm Dimensão B110mm Dimension W 110 mm F em kN 1,2 kN Funktionsgaranti sim Largura 4 in Largura 110 mm Material Aço Medida A 32,5 mm Medida B 110 mm Medida H 53 mm Pegada de CO2 (GWP) do berço ao portão 0,4573 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola mural MWA 12
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Fixação rápida
FCM F 6424548 50 Unidade - Downloads
-
Ficha técnica MWA 12 11S FS / 6424716 , 0.24MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MWA 12 11S FS / 6424716 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido MWA 12 11S FS / 6424716 , 0.09MB , pdfREACH Declaração de conformidade MWA 12 11S FS / 6424716 , 0.12MB , pdfRoHS Declaração de conformidade MWA 12 11S FS / 6424716 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
