Consola mural MWA 12 FS
Ref. 6424732 | EAN 4012196636976
- Descrição do produto
-

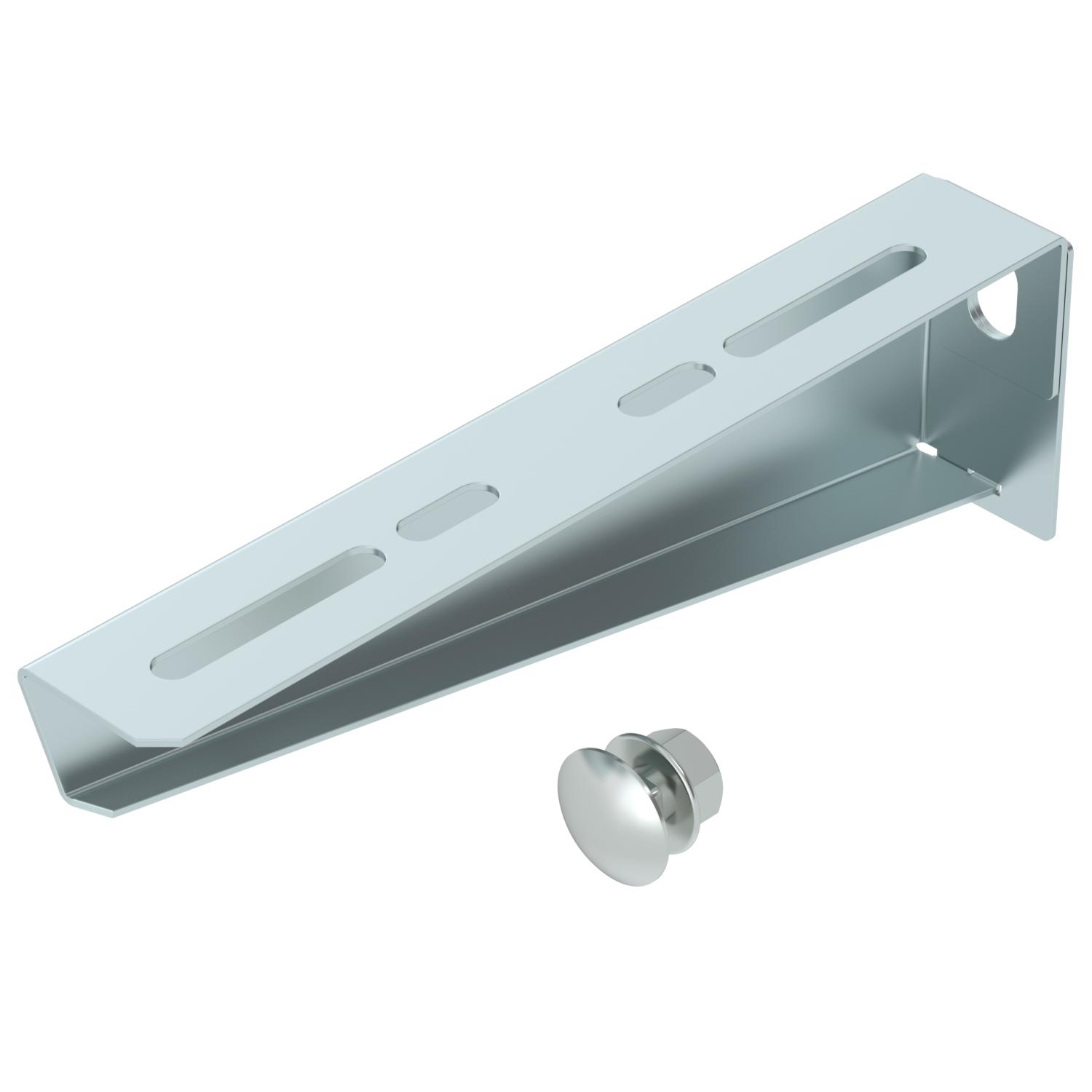

Descrição do produtoConsola para pequenas cargas com reforço mecânico.
Inclui parafuso M10x25 para a fixação em perfis U.
-
- Dados técnicos
-
Dados técnicos

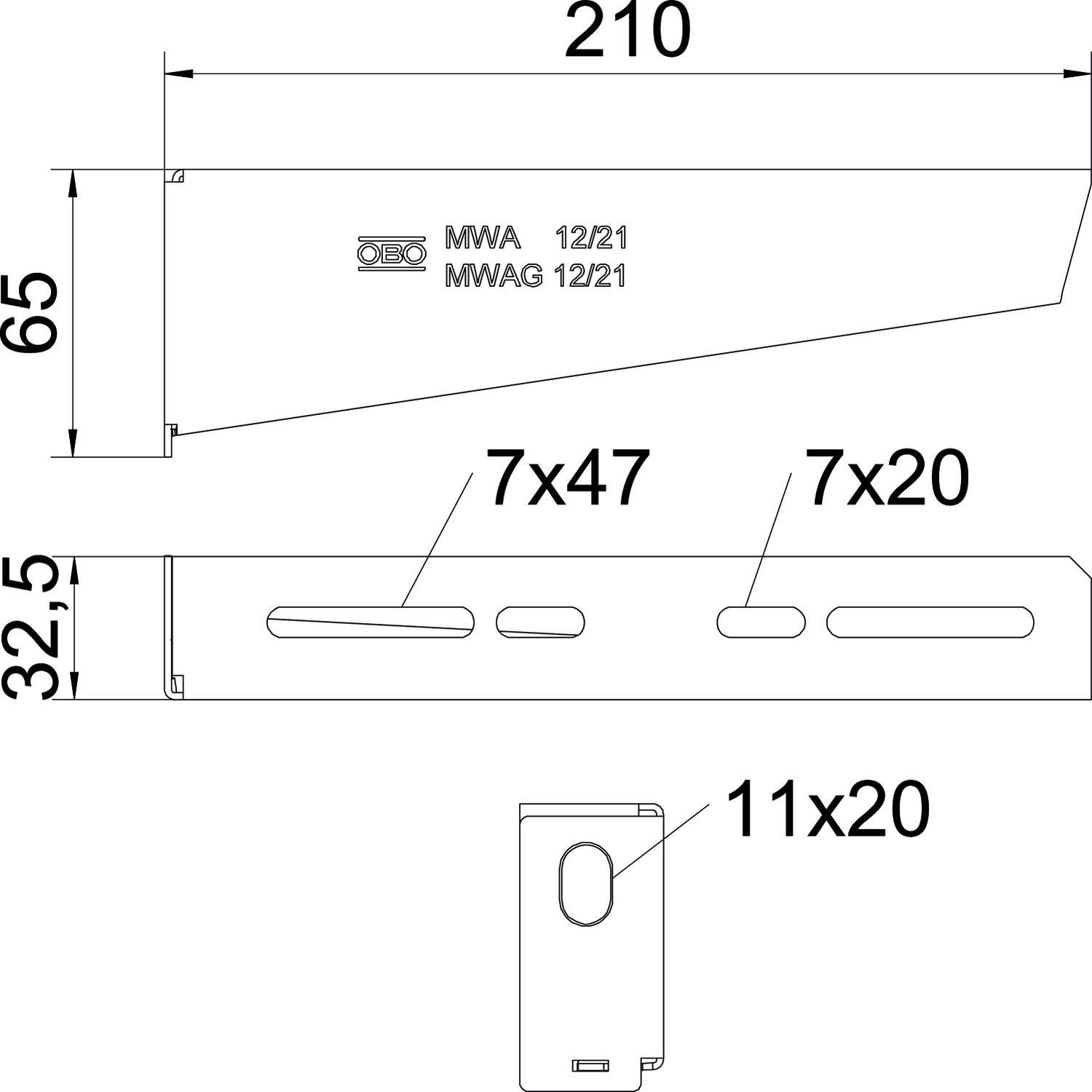

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 2,56 in Altura 65 mm Comprimento 32,5 mm Cor zinco Diâmetro do furo 11 mm Dimensão B210mm Dimension W 210 mm F em kN 1,2 kN Funktionsgaranti sim Largura 210 mm Largura 8 in Material Aço Medida A 32,5 mm Medida B 210 mm Medida H 65 mm Pegada de CO2 (GWP) do berço ao portão 0,7386 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola mural MWA 12
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
