Consola mural MWAG 12 FS
Ref. 6424608 | EAN 4012196325030
- Descrição do produto
-

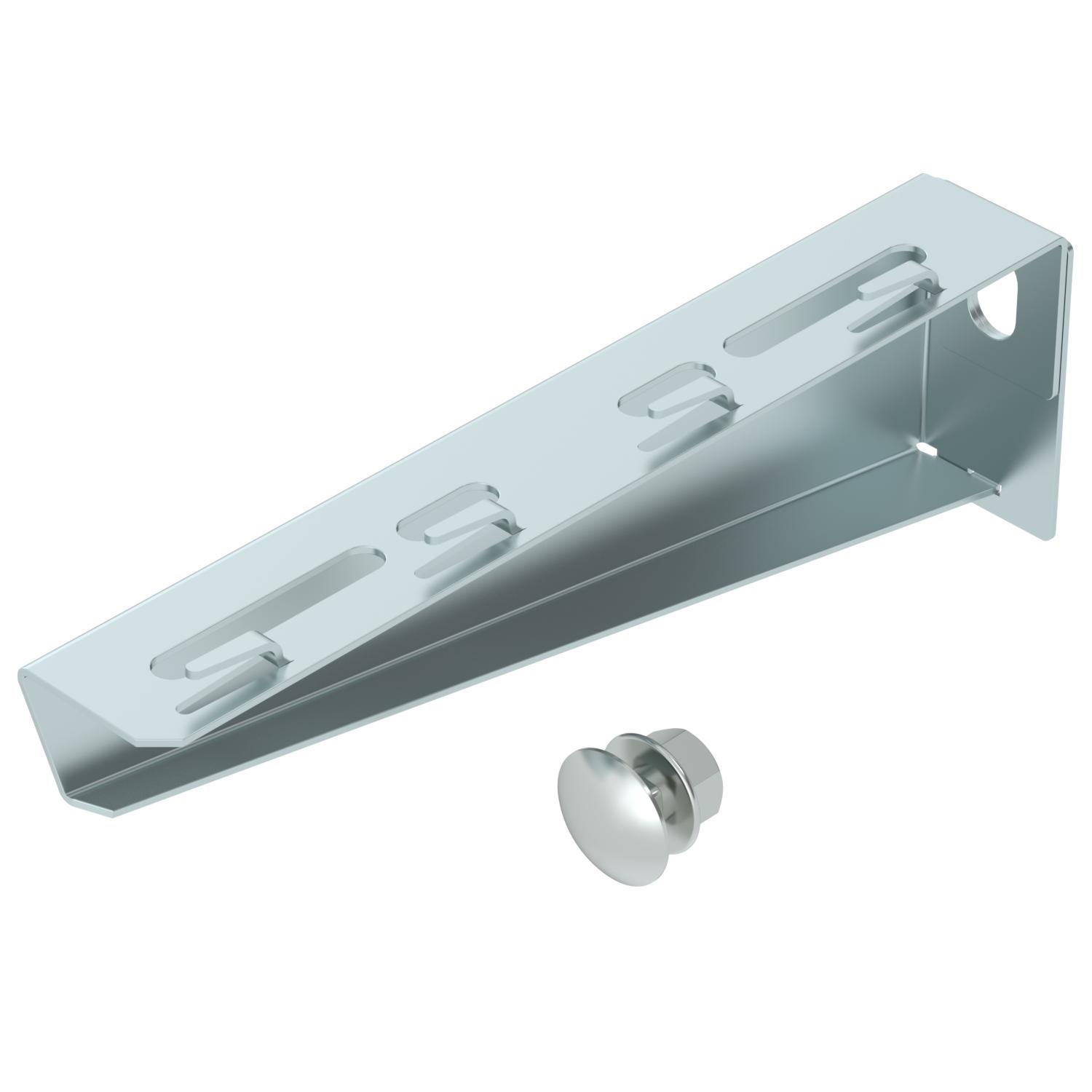

Descrição do produtoConsola para pequenas cargas, de fixação mural ou a pendural, com patilhas de encaixe para caminhos de cabos em varão.
Inclui parafuso M10x25 para a fixação em perfis U.
-
- Dados técnicos
-
Dados técnicos

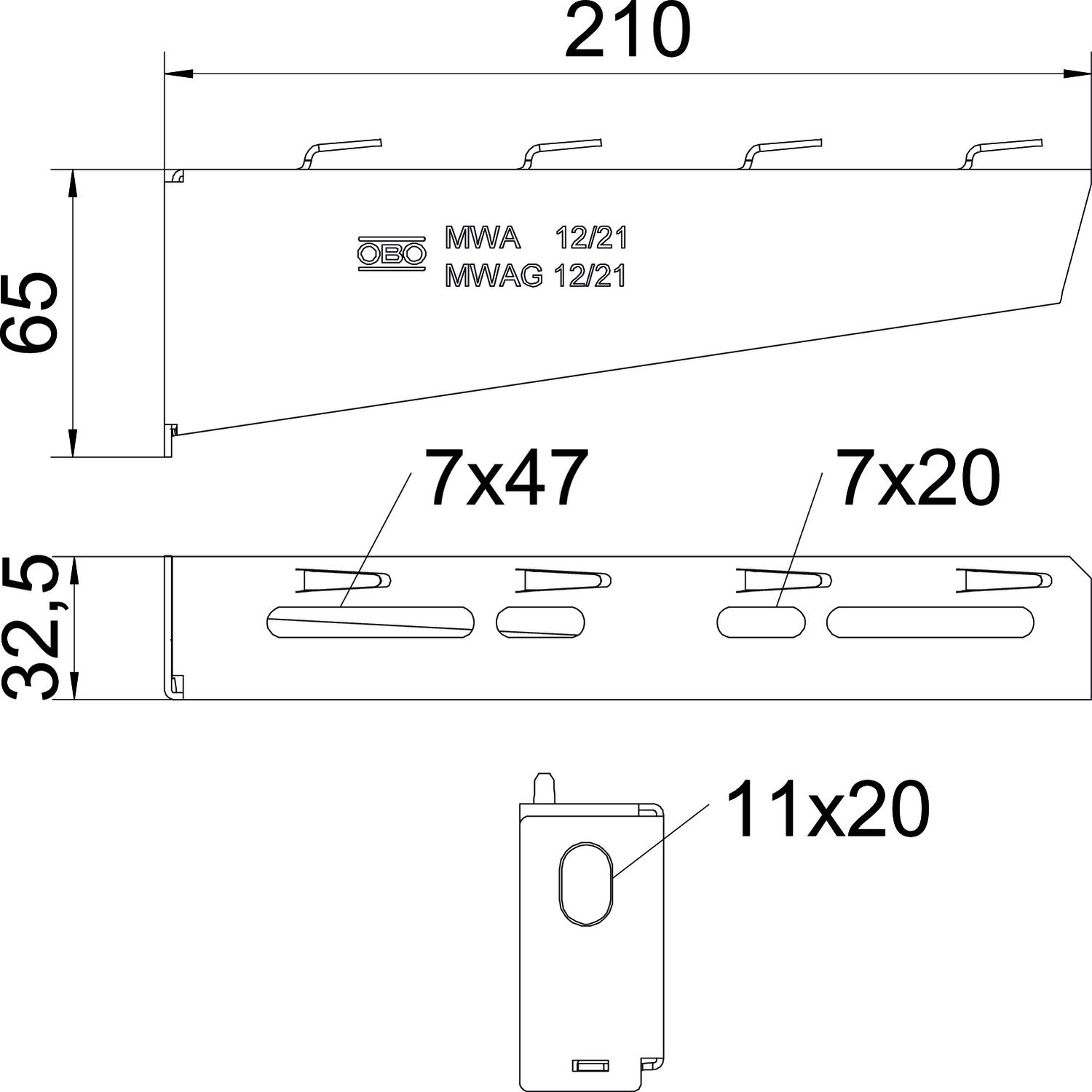

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 65 mm Comprimento 32,5 mm Cor zinco Diâmetro do furo 11 mm Dimensão B210mm F em kN 1,2 kN Funktionsgaranti não Largura 210 mm Material Aço Medida A 32,5 mm Medida B 210 mm Medida H 65 mm para largura máx. 200 mm para largura mín. 200 Pegada de CO2 (GWP) do berço ao portão 0,7514 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola MWAG 12
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
