Consola mural MWAG 12 FS
Ref. 6424616 | EAN 4012196325337
- Descrição do produto
-

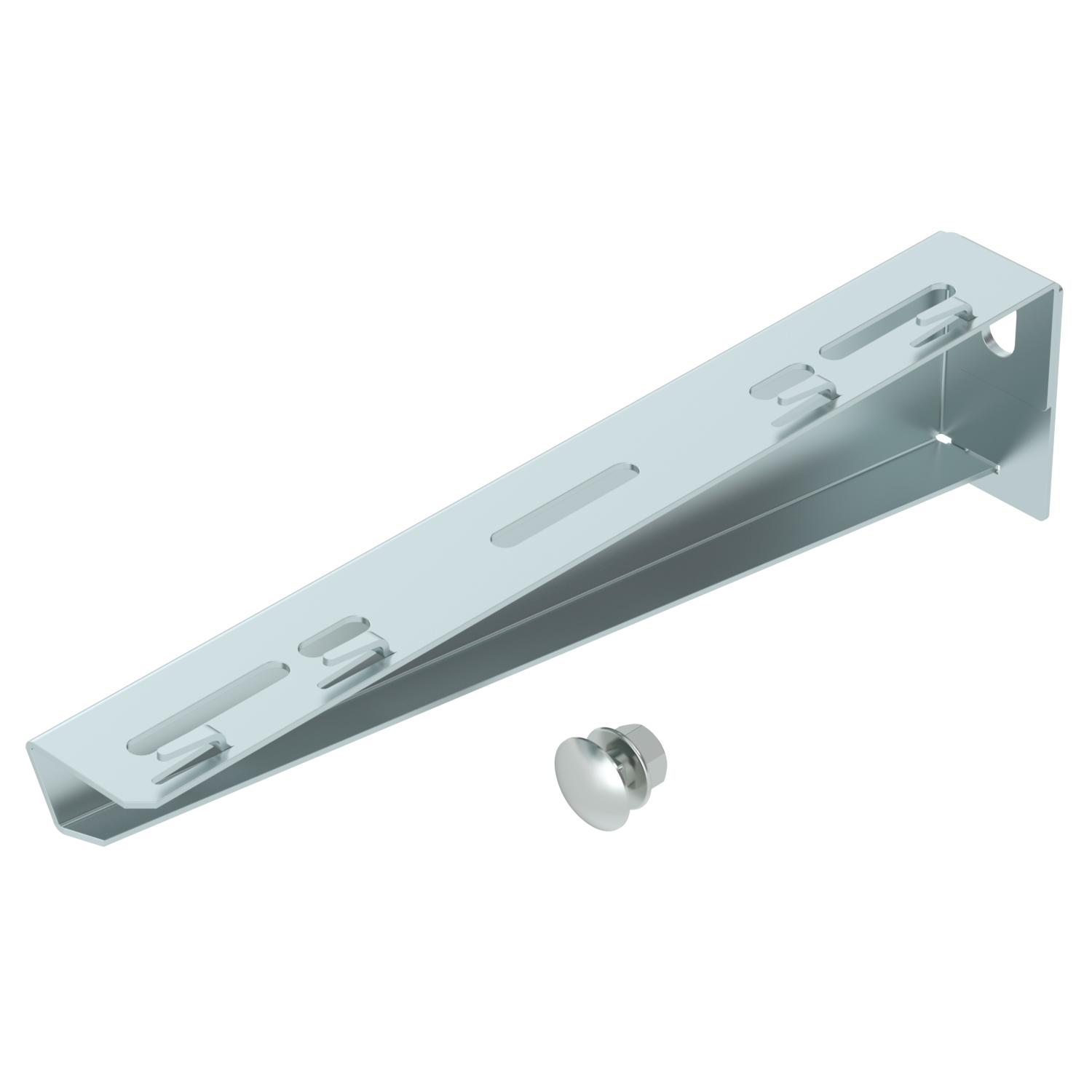

Descrição do produtoConsola para pequenas cargas, de fixação mural ou a pendural, com patilhas de encaixe para caminhos de cabos em varão.
Inclui parafuso M10x25 para a fixação em perfis U.
-
- Dados técnicos
-
Dados técnicos

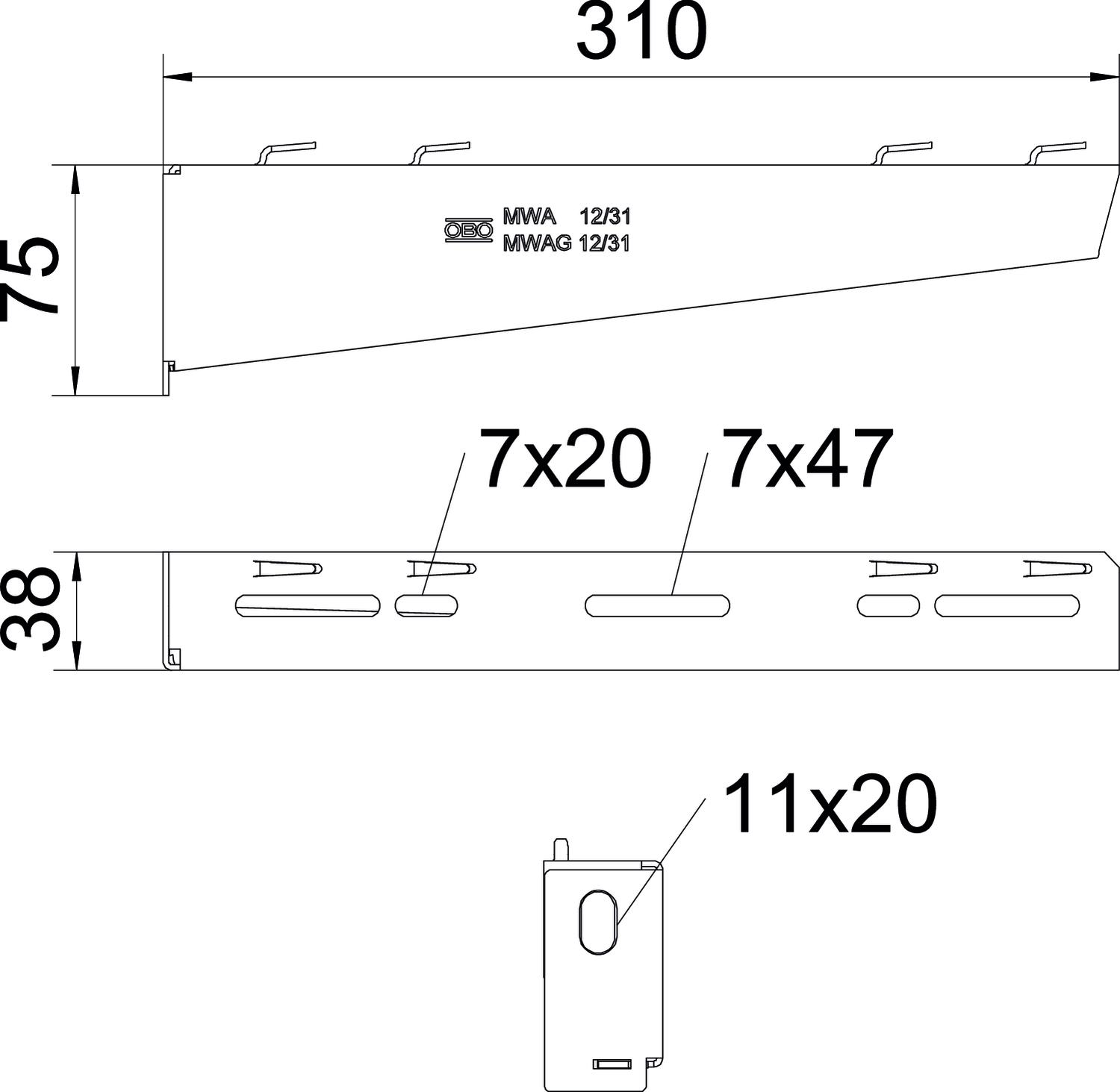

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 75 mm Altura 2,95 in Comprimento 38,5 mm Cor zinco Diâmetro do furo 11 mm Dimensão B310mm F em kN 1,2 kN Funktionsgaranti não Largura 12 in Largura 310 mm Material Aço Medida A 38,5 mm Medida B 310 mm Medida H 75 mm para largura máx. 300 mm para largura mín. 300 Pegada de CO2 (GWP) do berço ao portão 1,3812 kg CO2e / 1 Peça Superfície galvanizado pelo método Sendzimir Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola MWAG 12
-
Deflexão da ponta da consola com a carga máxima admissível da consola
-
Carga permitida da consola em kN, sem carga suportada pelo utilizador
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica MWAG 12 31 FS / 6424616 , 0.33MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MWAG 12 31 FS / 6424616 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido MWAG 12 31 FS / 6424616 , 0.09MB , pdfREACH Declaração de conformidade MWAG 12 31 FS / 6424616 , 0.12MB , pdfRoHS Declaração de conformidade MWAG 12 31 FS / 6424616 , 0.12MB , pdfDeclaração Ambiental de Produto (DAP) MWAG 12 31 FS / 6424616 , 1.48MB , pdfMarca de aprovação Marca de aprovação VDE pendural e consola , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
