Descarregador combinado, 1 polo NPE
Ref. 5096865 | EAN 4012195541394
- Descrição do produto
-
Descrição do produto

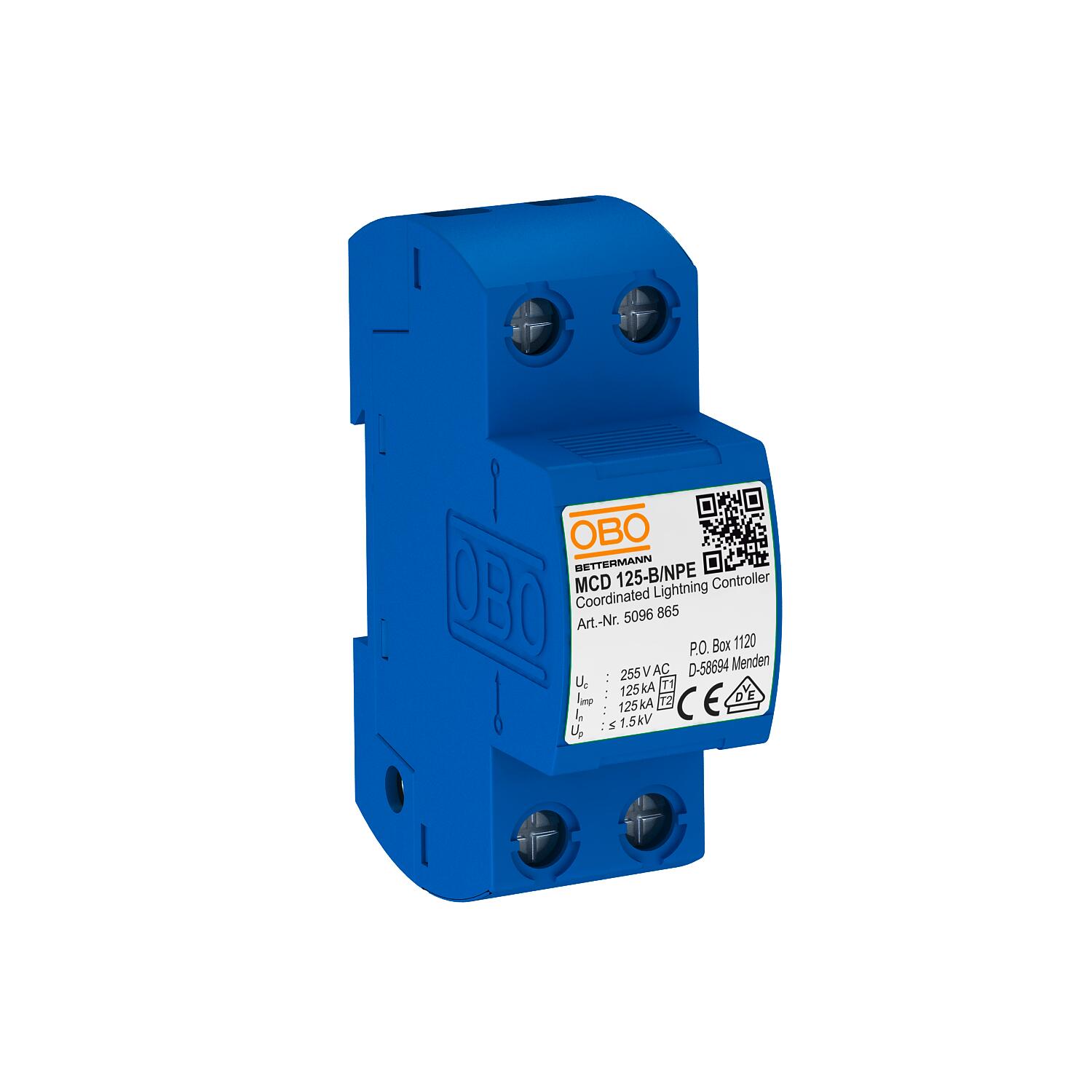

Descarregador combinado tipo 1+2, N-PE para aplicação em redes TN-S- e TT.
MCD 125-B/NPE: explosor de equipotencial coordenado N-PE do tipo 1+2 conforme a EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Capacidade de dissipação 125 kA (10/350 µs)
• Inclui tampa de encaixe para marcar ligações
• Nível de proteção < 1,5 kV, possibilita a proteção do aparelho
• Explosor de equipotencial blindado, sem insuflação
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas da classe I a IV.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 0,1 kA Classe de verificação tipo 1 sim Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede outros Configuração de rede DC não Configuração de rede IT não Configuração de rede TN sim Configuração de rede TN-C não Configuração de rede TN-C-S sim Configuração de rede TN-S sim Configuração de rede TT sim Corrente de impulso de raio (10/350 μs) 125 kA Corrente de impulso de raio (10/350) [total] 125 kA Dimensão 255V Fluxo de ar não Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 125 kA Intensidade nominal de descarga (8/20 µs) [N-PE] 125 kA LPZ 0→2 Número de polos 1 OBO_Corrente de carga nominal (terminal de entrada/de saída) 125 A Outras configurações de rede não Permissões VDE Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho nenhuma Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão contínua máxima (N-PE) 255 V Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de montagem Calha DIN de 35 mm Versão 1 polo; 255V Versão do polo N/PE Dimensões

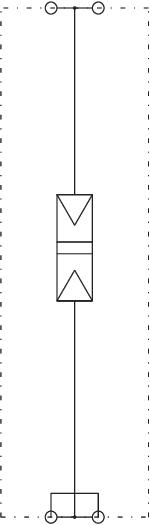

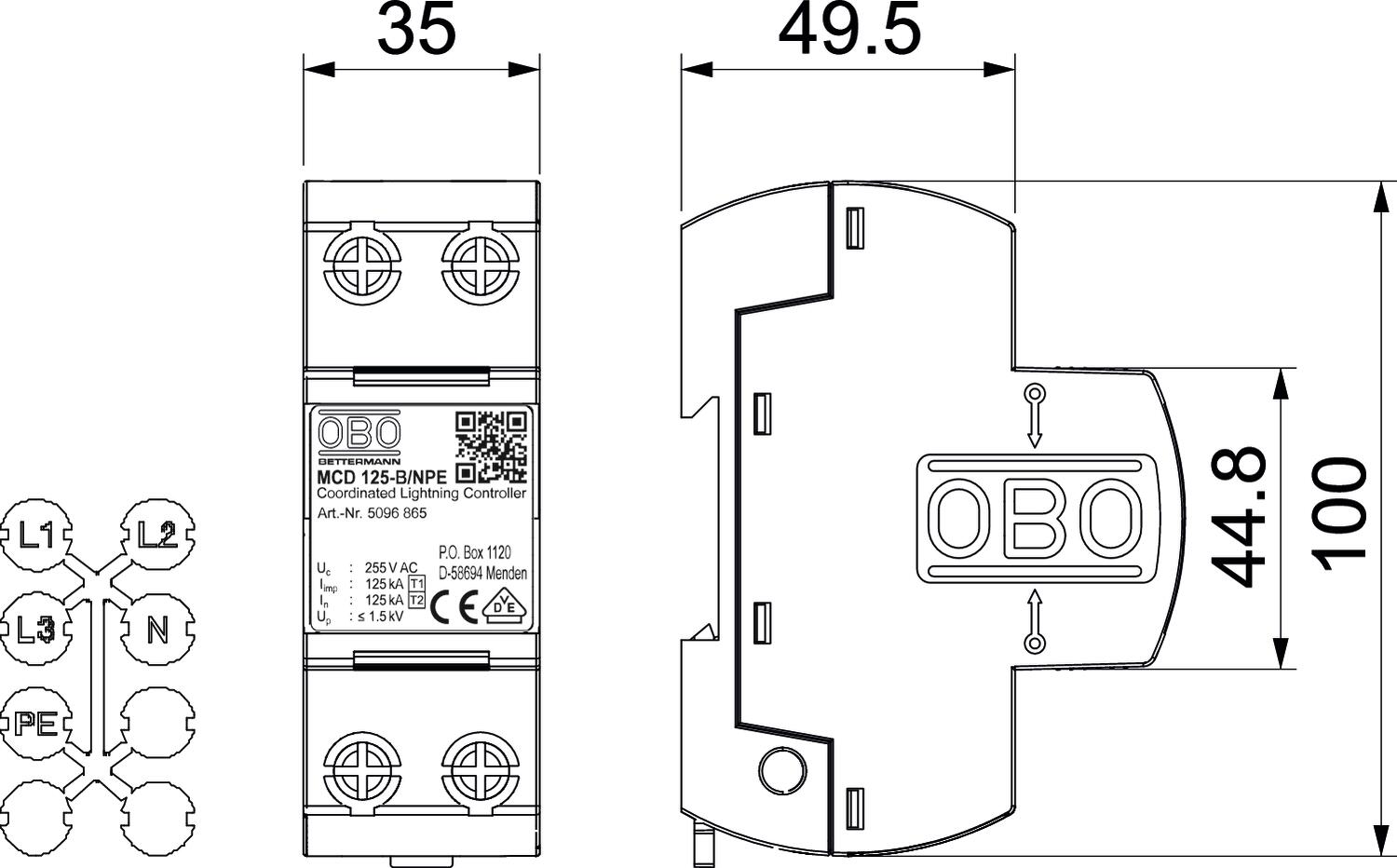

Altura 69 mm Comprimento 100 mm Largura 35 mm Opções de ligação
Potência de dissipação (8/20 µs) [total] 125 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
