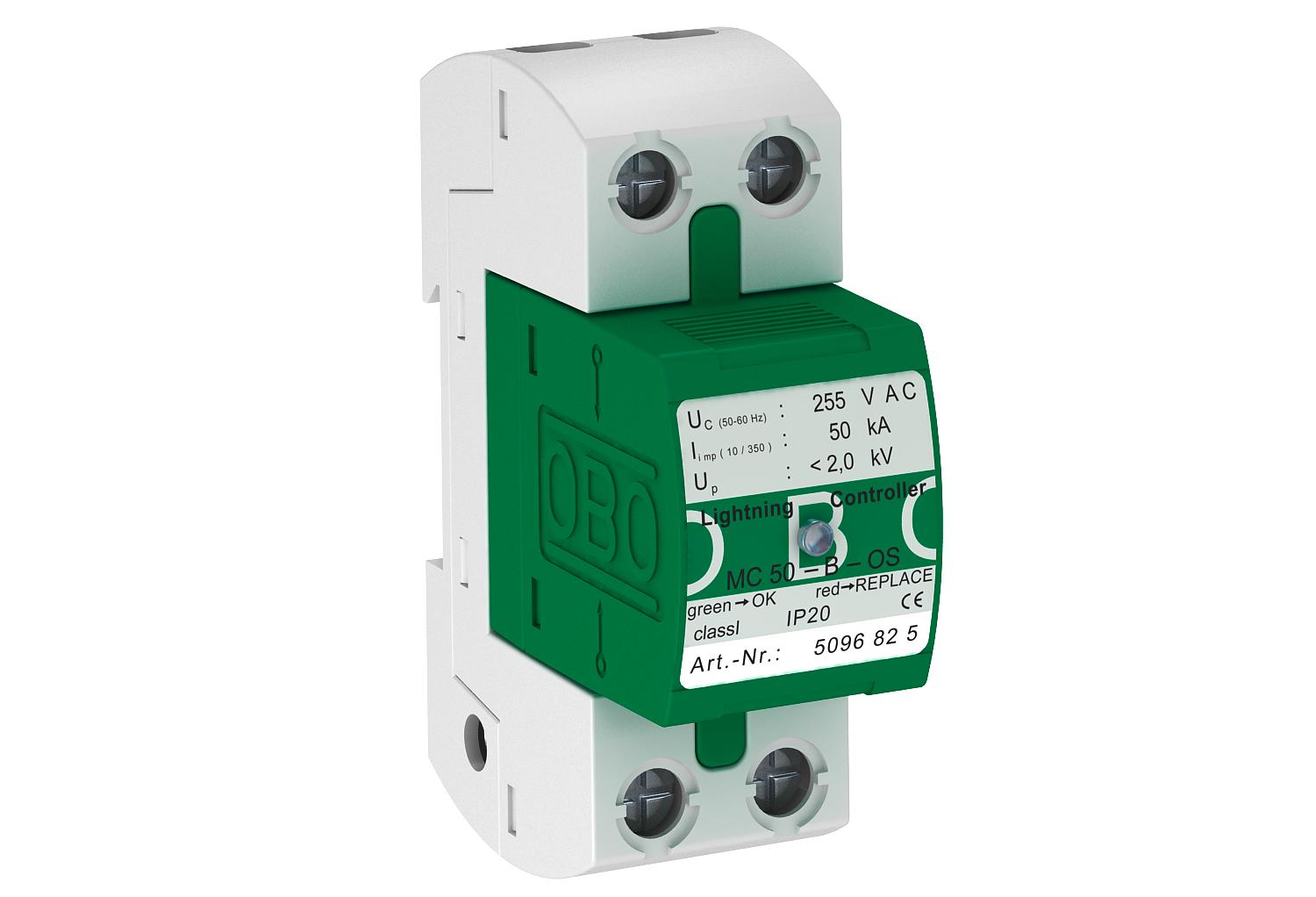

Descarregador de corrente de raio, 1 polo com sinalização visual
Ref. 5096851 | EAN 4012195051411
- Descrição do produto
-
Descrição do produto
MC 50-B-OS: descarregador atmosférico com indicador ótico de funcionamento tipo 1 conforme DIN EN 61643-11 para interseção 0 em 1 (LPZ) de acordo com o conceito de zonas de
proteção contra descargas atmosféricas conforme IEC 61312-1 ou VDE 0185-305 (IEC 62305).
• Módulo e base, de encaixe
• Capacidade de dissipação 50 kA (10/350 μs) por polo
• Nível de proteção < 2,0 kV
• Consumo de energia < 26 mW/polo
• Com capacidade de extinção de "follow current" 25 kA Ipeak
• Inclui tampas de encaixe para assinalar as ligações
• Explosor blindado sem insuflação: é possível a aplicação em quadros de distribuição convencionais.
Exemplo de aplicação: áreas industriais.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 25 kA Classe de verificação tipo 1 sim Classificação segundo EN 61643-11 Tipo 1 Classificação segundo IEC 61643-1 classe I Configuração de rede outros Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 50 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 500 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→1 Resistência a curto-circuito 25 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <100 ns Tensão continua máxima CA 255 Tensão nominal CA (50 / 60 Hz) 230 V Tipo de cabo para aparelhos de proteção contra sobretensões Cabo de energia AC Tipo de montagem Calha DIN de 35 mm Versão do polo 1 Versão verificada quanto a explosões não Dimensões

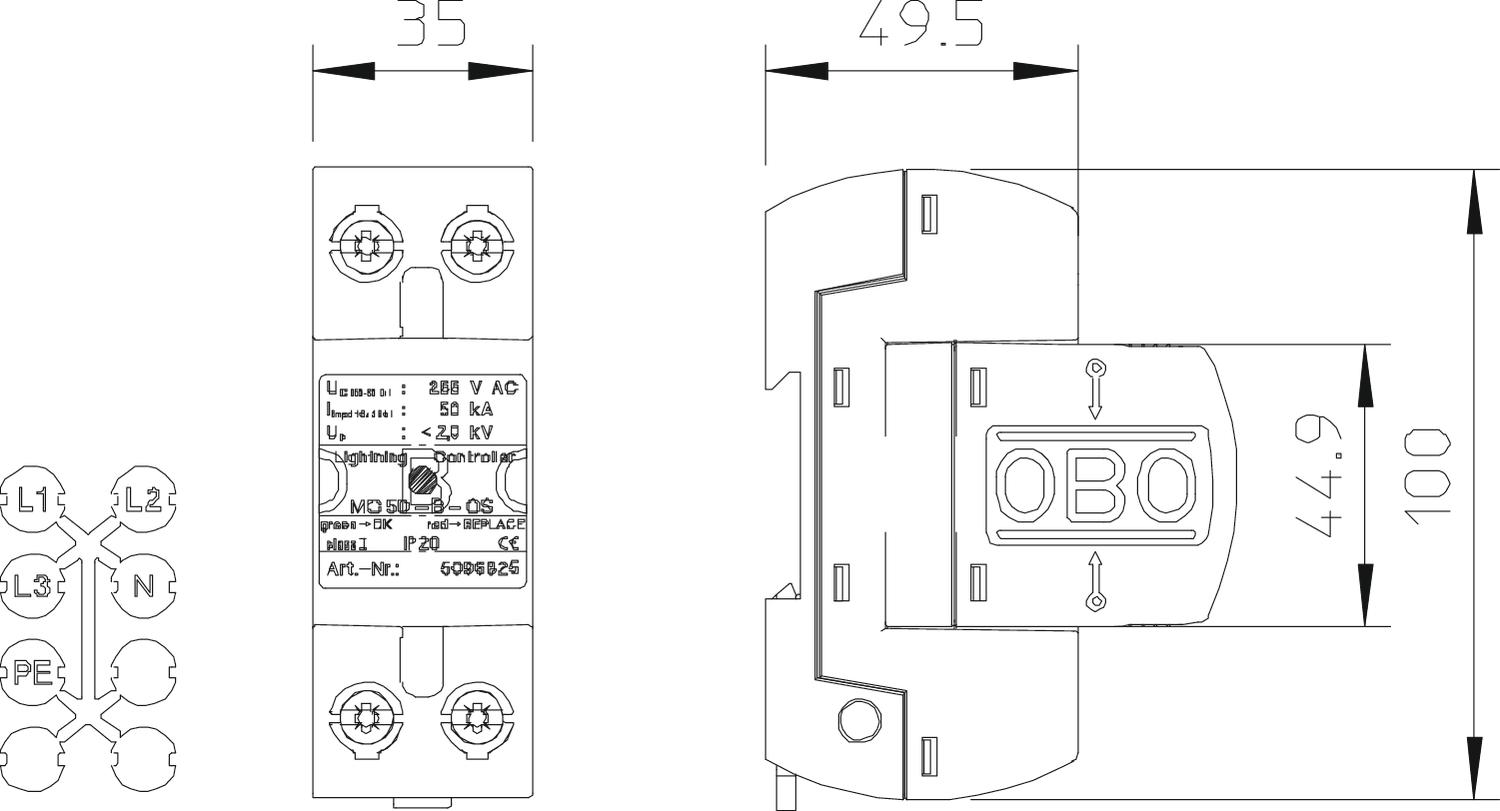

Altura 69 mm Comprimento 100 mm Largura 35 mm Opções de ligação
Potência de dissipação (8/20 µs) [total] 50 kA Proteção máxima da rede elétrica contra sobretensões 500 Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² - Todos os tipos
- Downloads
-
Ficha técnica MC 50-B-OS / 5096851 , 0.38MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfREACH Declaração de conformidade MC 50-B-OS / 5096851 , 0.12MB , pdfRoHS Declaração de conformidade MC 50-B-OS / 5096851 , 0.12MB , pdfMarca de aprovação Certificado MEEI MC50 , 0.23MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
