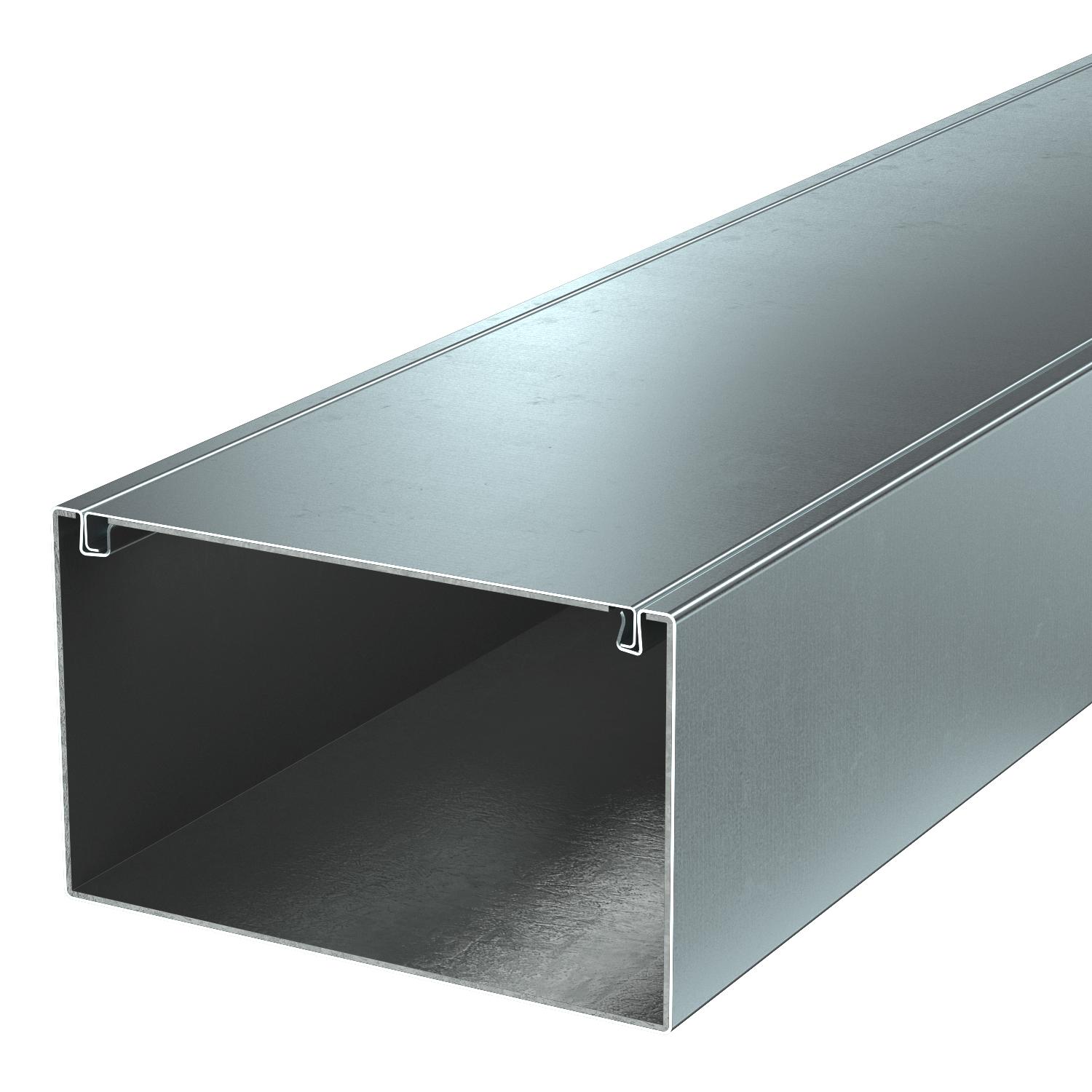

Ducto de instalação com tecido de proteção contra incêndio PYROLINE® Rapid PLM, altura de 120 mm, FS 2000 | 200 | 120 | zinco

Ducto de instalação com tecido de proteção contra incêndio PYROLINE® Rapid PLM, altura de 120 mm, FS

Ref. 7218012 | EAN 4012197351236

Ref. / Tipo	7218012 / PLM D 1220 FS

Comprimento	2000 mm

Medida B	200 mm

Medida H	120 mm

Cor	zinco

Descrição do produto

Descrição do produto

Ducto de instalação em metal com tecido intumescente de proteção contra incêndio para o encaminhamento de cabos à prova de fogo. Classificado como ducto de instalação EI30, EI60 e EI90 de acordo com a EN 13501-2, testado de acordo com a EN 1366-5. O ducto previne a propagação do fogo durante o período classificado e protege contra os efeitos de um incêndio nos cabos.

Adequado para a montagem direta em parede e teto, montagem por baixo de sistemas de chão e em sistemas de suporte. Montagem de juntas, sem ferramentas, com união PLM SI. Só podem ser utilizados acessórios pré-montados aprovados. A tampa é encaixada, sem ferramentas, e permite uma rápida revisão e uso posterior. Possibilidade de instalação desfasada da tampa para a ligação equipotencial contínua de toda a secção do ducto.

Sem manutenção elétrica de funções, conforme a DIN 4102, parte 12!

Dados técnicos

Dimensões

Altura	120 mm
Altura interna	114 mm
Classificação EI - Calha de instalação	90
Com perfuração	sim
Comprimento	2000 mm
Cor	zinco
Dimensão	120x200x2000
Fixação da tampa	Outros
Grau de proteção código IK	IK10
Largura	200 mm
Largura interna	194 mm

Material	Aço

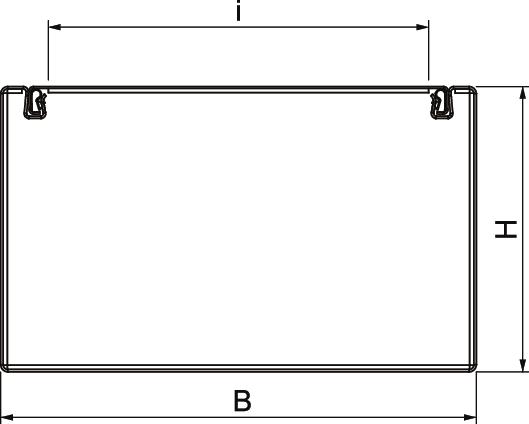

Medida B	200 mm
Medida H	120 mm
Medida i	162 mm
Número de lados inflamáveis	4
Pegada de CO2 (GWP) do berço ao portão	3,1395 kg CO2e / 1 Metro
Possível separadores	sim
Revestimento	Aço
Secção transversal útil	18500 mm²
Superfície	galvanizado pelo método Sendzimir

Todos os tipos

Todos os tipos

Tipo	Comprimento	Medida B	Medida H	Cor	Ref.	Quantidade	Qte. minima fornec.
PLM D 1220 FS	2000 mm	200 mm	120 mm	zinco	7218012	m	2 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

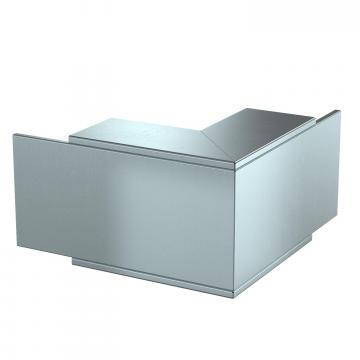

Ângulo externo, altura do ducto 120 mm, FS	PLM EC 1220 FS	7218046	Unidade	1 Unidade

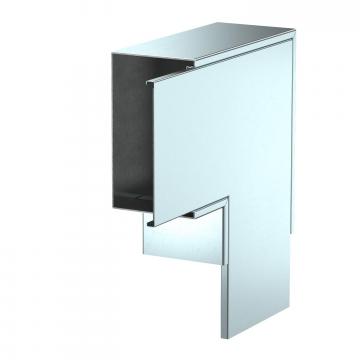

Ângulo plano, altura do ducto 120 mm, FS	PLM FA 1220 FS	7218070	Unidade	1 Unidade

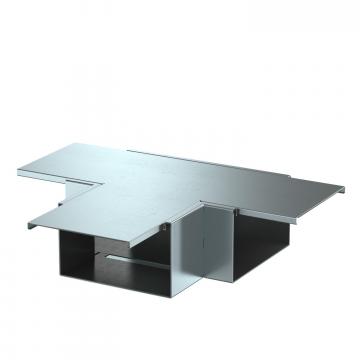

Derivação em T, altura do ducto 120 mm, FS	PLM TB 1220 FS	7218082	Unidade	1 Unidade

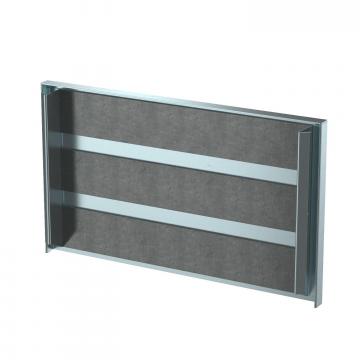

Topo, altura do ducto 120 mm, FS	PLM EP 1220 FS	7218094	Unidade	1 Unidade
Espuma de selagem, altura do ducto 120 mm	PLM CO 1220	7218162	Unidade	1 Unidade
Abraçadeira de cabos para montagem em parede, altura do ducto 120 mm	PLM WB 1220 FS	7218156	Unidade	10 Unidade
Abraçadeira de cabos para montagem em teto, altura do ducto 120 mm	PLM CB 1220 FS	7218150	Unidade	10 Unidade
Separador 110 FS	TSG 110 FS	6062122	m	3 m
