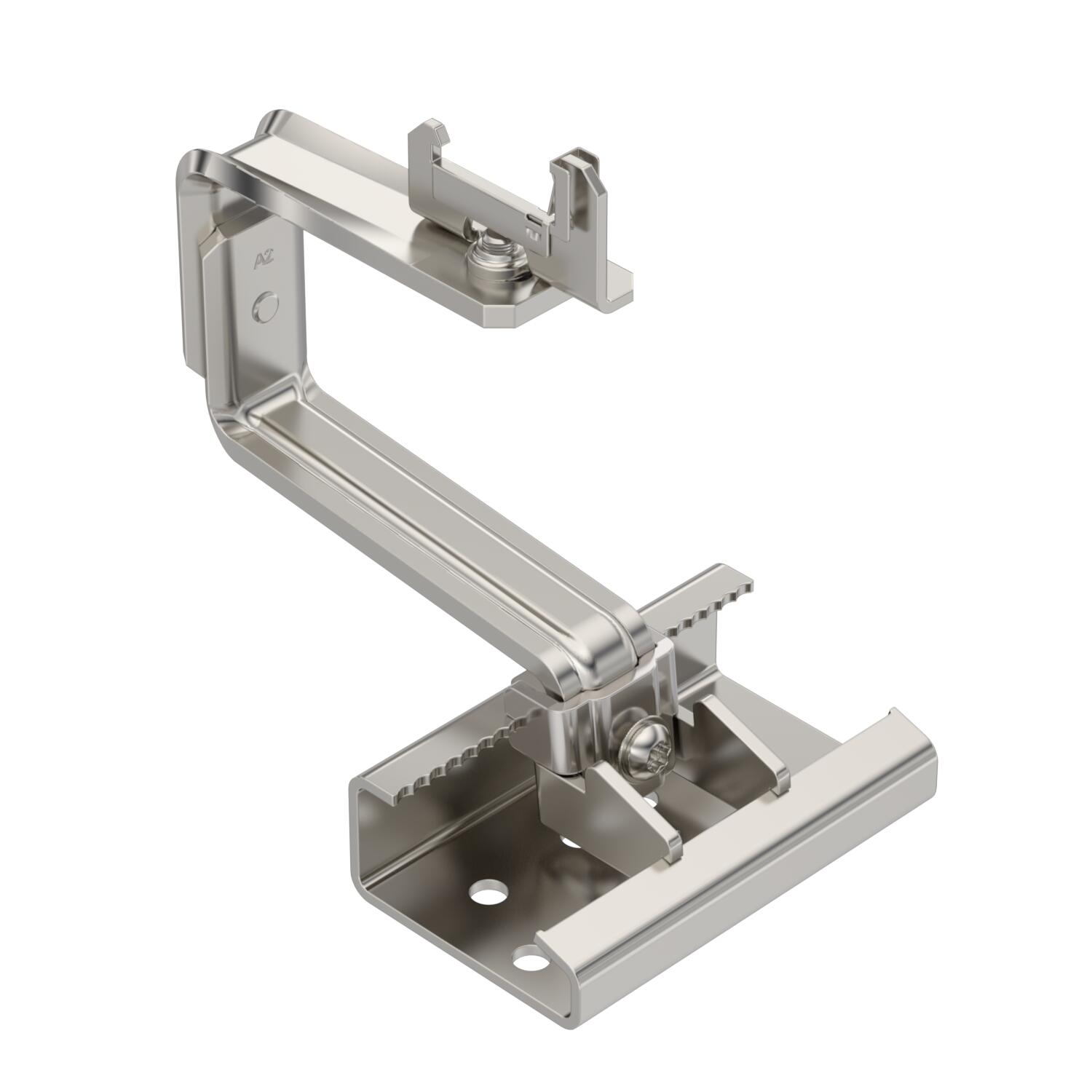

Name: Gancho de telhado universal para montagem do módulo fotovoltaico, telhado de telhas
Brand: OBO Bettermann
SKU: 5901410

Ref. 5901410 | EAN 4012197368685

Descrição do produto

Descrição do produto

Ganchos de telhado para montagem de módulos fotovoltaicos em telhados inclinados em combinação com perfil de suporte TP 45. Adequado para telhados de telhas. Fixação bloqueável no perfil de estrutura. Montagem em caibros com parafusos de cabeça rebaixada TKS. O gancho de telhado é continuamente ajustável na horizontal e na vertical através de uniões roscadas, chave Torx 40 adequada. Regulação em altura na zona das ripas de telhado de 40-54 mm, regulação lateral até 76 mm, regulação em altura do perfil de estrutura até 18 mm.

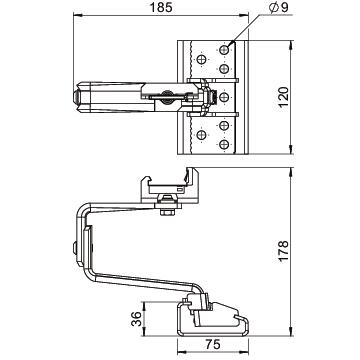

Dados técnicos

Dados técnicos

Adequado para fixação de telhados/fachadas fotovoltaicas	Fixação de telhado inclinado
Adequado para material de telhado	Telha
Altura da placa de fixação	36 mm
Ancoragem	aparafusar
Ângulo de inclinação mín.	90 °
Com placa de montagem	sim
Comprimento da placa de fixação	120 mm
Cor	aço inoxidável
Dimensão	140x197x144

Direção	horizontal/vertical
Espessura do material	6 mm
Largura	120 mm
Largura da placa de fixação	75 mm
Material	Aço inoxidável, livre de ferrugem 1.4301
Necessidade de penetração no telhado	sim
Pegada de CO2 (GWP) do berço ao portão	6,9457 kg CO2e / 1 Peça
Regulável	sim
Superfície	brilhante, pós-tratamento

Todos os tipos

Todos os tipos

Tipo	Ref.	Quantidade	Qte. minima fornec.
DHU A2	5901410	Unidade	10 Unidade
DHU T A2	5901404	Unidade	10 Unidade
DHU T A2K S	5901406	Unidade	10 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

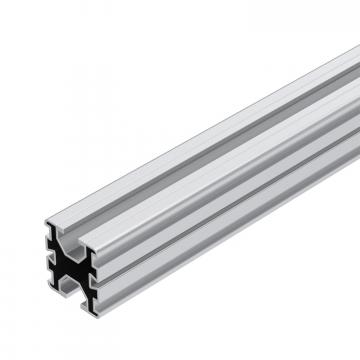

Perfil de suporte para montagem do módulo fotovoltaico	TP 45 2350 ALU	5900405	Unidade	4 Unidade
Perfil de suporte para montagem do módulo fotovoltaico	TP 45 4700 ALU	5900410	Unidade	4 Unidade

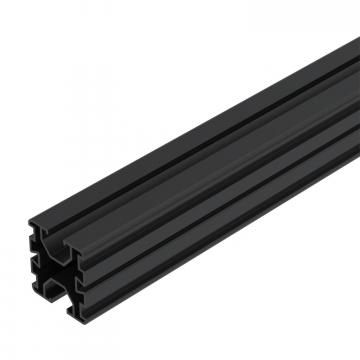

Perfil de estrutura para montagem do módulo fotovoltaico, preto	TP 45 4700 ALU S	5900412	Unidade	4 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

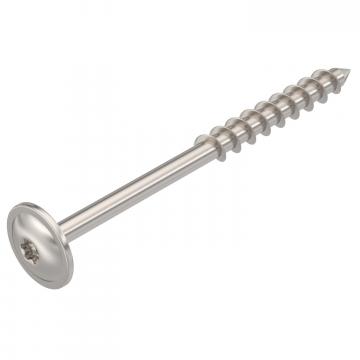

Parafuso com cabeça rebaixada para ganchos de telhados	TKS 8x100 A2	5901800	Unidade	100 Unidade
Parafuso com cabeça rebaixada para ganchos de telhados	TKS 8x120 A2	5901802	Unidade	100 Unidade
Parafuso com cabeça rebaixada para ganchos de telhados	TKS 8x200 A2	5901804	Unidade	50 Unidade
