Perfil de suporte para montagem do módulo fotovoltaico 4700 |

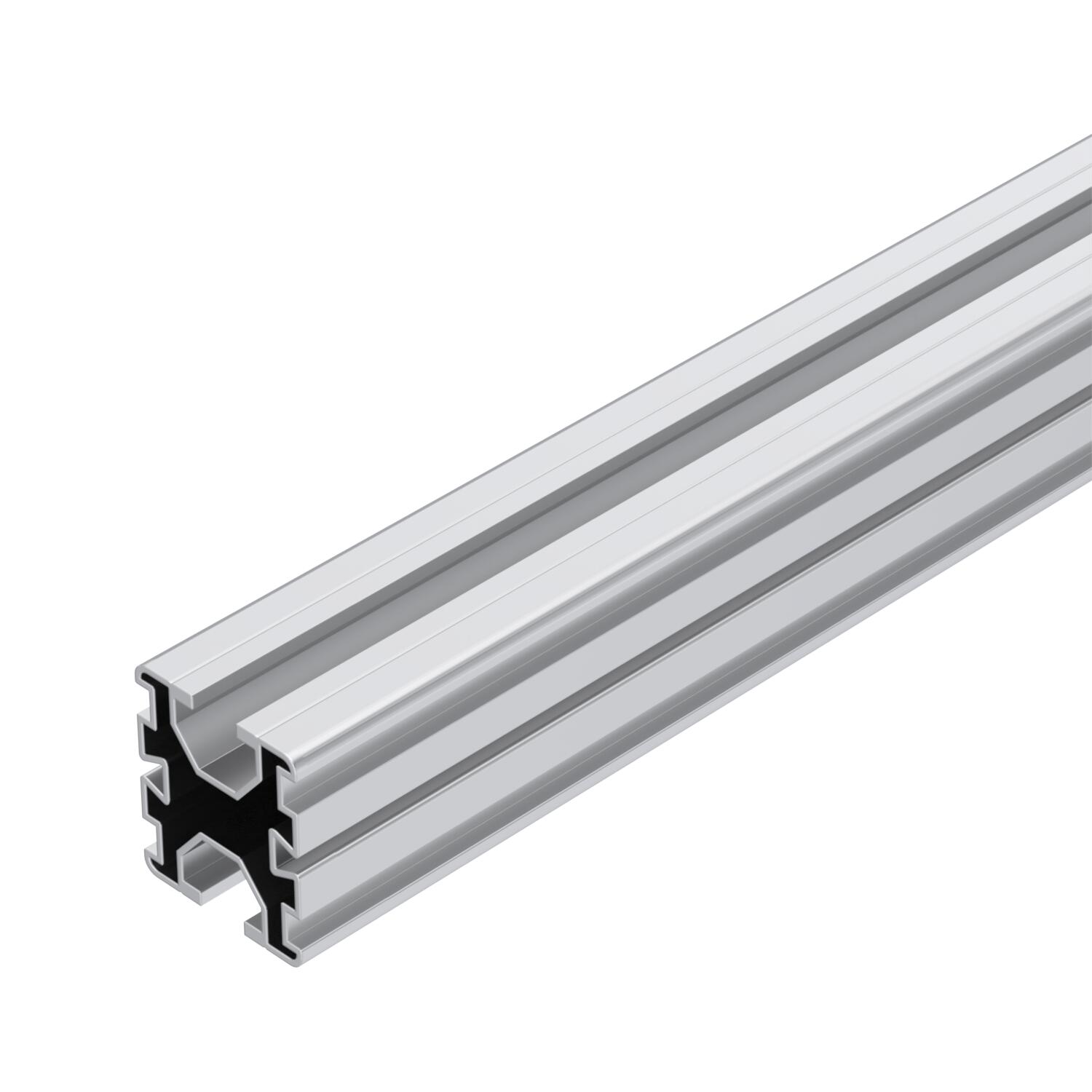

Perfil de suporte para montagem do módulo fotovoltaico

Ref. 5900410 | EAN 4012197368623

Ref. / Tipo

Comprimento

Descrição do produto

Descrição do produto

Perfil de estrutura para montagem de módulos fotovoltaicos em telhados planos e inclinados. Montagem em telhado plano em combinação com base universal Uni Base e suportes curtos e longos STK e STL. Fixação bloqueável do perfil à base com o adaptador Unibase AMP. Montagem em telhado inclinado em combinação com o gancho de telhado universal DHU. Fixação bloqueável do perfil aos ganchos de telhado. Ligação aparafusável de vários perfis de estrutura com união reta LV 45 e cruzeta KV 45. Com ranhura de 10 mm em ambos os lados para encaixe de porcas corrediças e ligadores universais e de terra.

Dados técnicos

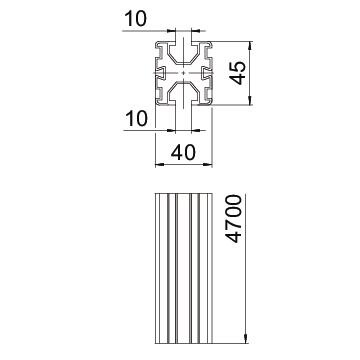

Dimensões

Altura	45 mm
Canal de cabos integrado	não
Canal de cabos opcional	não
Comprimento	4700 mm
Cor	alumínio
Dimensão	40x45x4700

Largura	40 mm
Material	Alumínio
Momento de resistência Wx	3680 mm³
Momento de resistência Wy	3760 mm³
Superfície	polido

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
TP 45 2350 ALU	2350 mm	5900405	Unidade	4 Unidade
TP 45 4700 ALU	4700 mm	5900410	Unidade	4 Unidade
TP 45 4700 ALU S	4700 mm	5900412	Unidade	4 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Ligador rápido universal para montagem de módulos fotovoltaicos	KLU A2	5901010	Unidade	20 Unidade

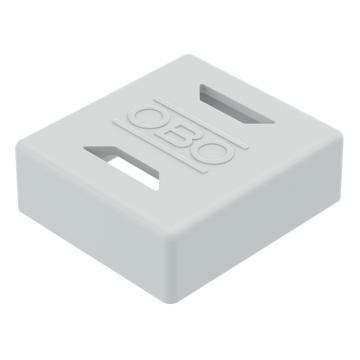

Tampa final do perfil de suporte	EK 45 G	5901722	Unidade	20 Unidade

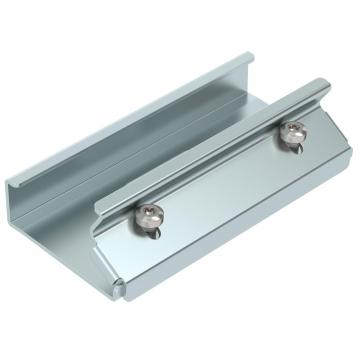

União reta para perfil de suporte TP	LV 45 DD	5901210	Unidade	20 Unidade

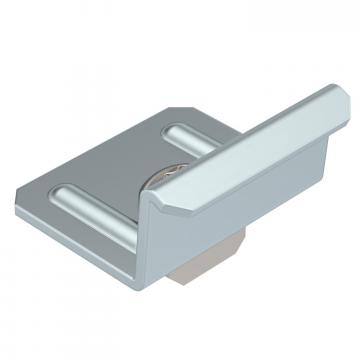

Cruzeta para perfis de suporte TP	KV 45 DD	5901250	Unidade	20 Unidade

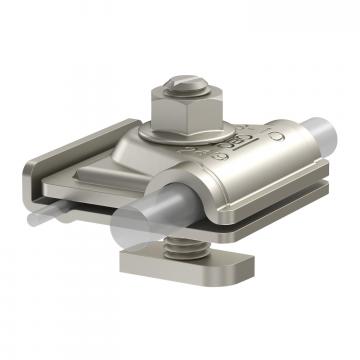

Borne de terra para sistemas de montagem fotovoltaicos	249 PV10 6-50V2A	5051520	Unidade	8 Unidade
