Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto 5270 |

Prazo de entrega sob consulta

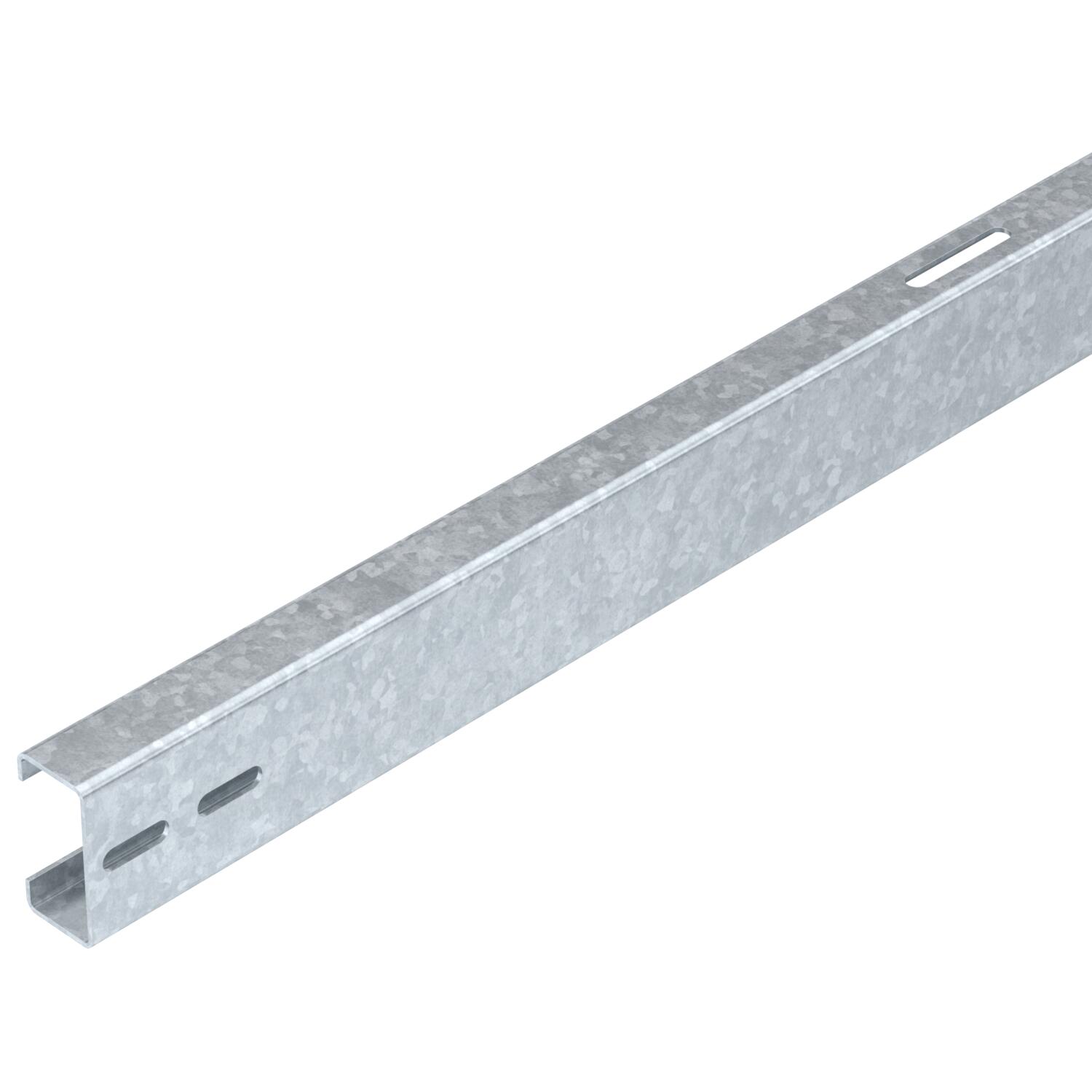

Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto

Ref. 5900522 | EAN 4012197397005

Ref. / Tipo

Comprimento

Descrição do produto

Descrição do produto

Perfil de estrutura para montagem de módulos fotovoltaicos em sistemas em espaço aberto. Montagem do perfil de estrutura em estruturas pré-montadas com cruzetas KV FT. Montagem dos módulos fotovoltaicos no perfil de estrutura com terminais finais e/ou intermédios. Ligação de vários perfis de estrutura com união reta LV FT ou cruzeta KV FT, aparafusável.

Dados técnicos

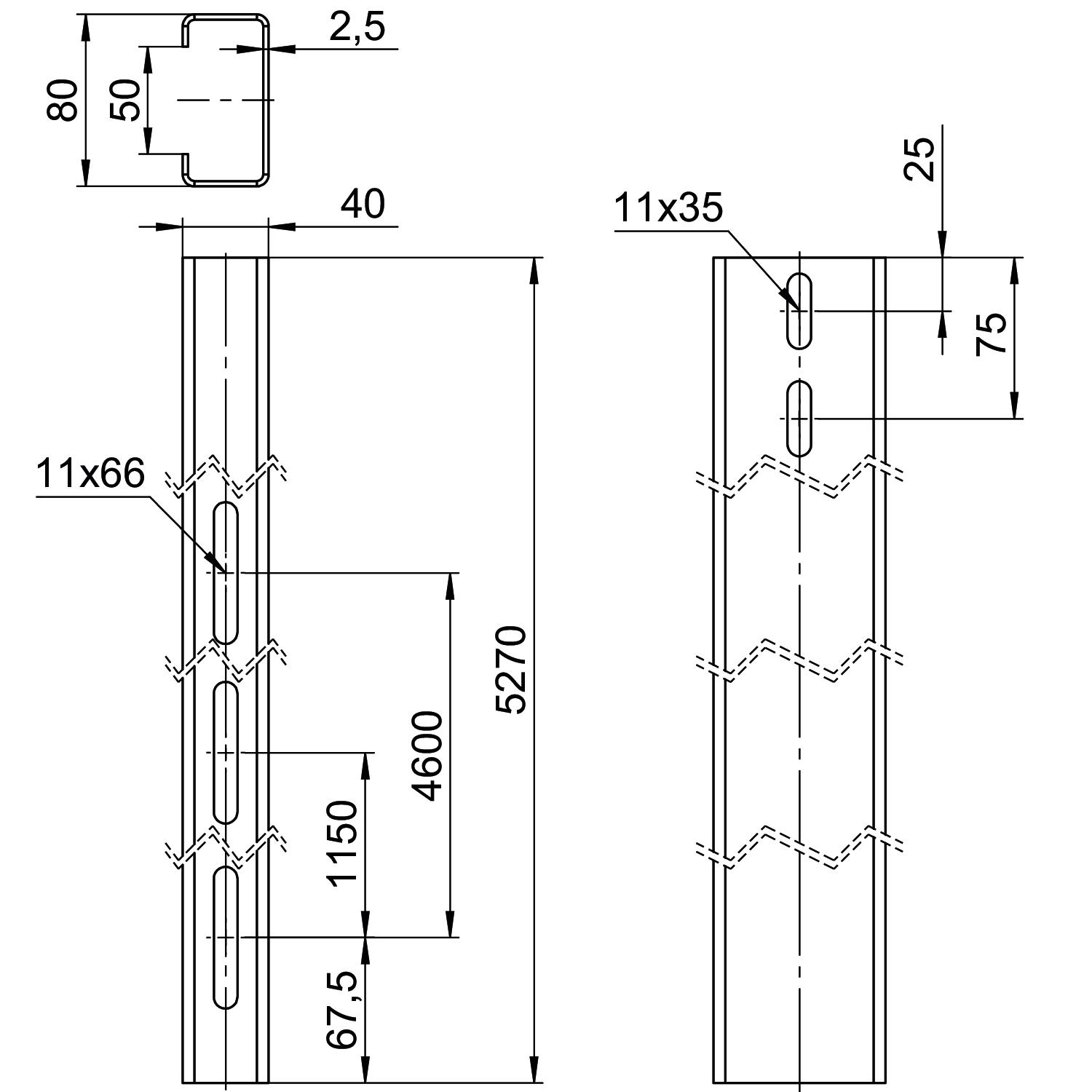

Dimensões

Altura	80 mm
Canal de cabos integrado	não
Canal de cabos opcional	não
Comprimento	5270 mm
Cor	zinco
Dimensão	40x80x5270
Largura	40 mm

Largura do módulo máx.	1140 mm
Largura do módulo mín.	1130 mm
Material	Aço
Momento de resistência Wx	10600 mm³
Momento de resistência Wy	5200 mm³
Pegada de CO2 (GWP) do berço ao portão	36,2673 kg CO2e / 1 Peça
Superfície	Galvanizado por imersão a quente após maquinação

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ref.	Quantidade	Qte. minima fornec.
TP 1000 FT	5650 mm	5900500	Unidade	1 Unidade
TP 1010 FT	5705 mm	5900502	Unidade	1 Unidade
TP 1020 FT	5760 mm	5900504	Unidade	1 Unidade
TP 1030 FT	5815 mm	5900506	Unidade	1 Unidade
TP 1040 FT	5780 mm	5900508	Unidade	1 Unidade
TP 1060 FT	5980 mm	5900512	Unidade	1 Unidade
TP 1100 FT	5090 mm	5900520	Unidade	1 Unidade
TP 1140 FT	5270 mm	5900522	Unidade	1 Unidade
TP 1310 FT	6035 mm	5900530	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 10S FT	5901550	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 10M FT	5901552	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 10L FT	5901554	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 25S FT	5901556	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 25M FT	5901558	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 25L FT	5901560	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 30S FT	5901562	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 30M FT	5901564	Unidade	1 Unidade
Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto	VT 30L FT	5901566	Unidade	1 Unidade
União reta para perfis de estrutura, espaço aberto	LV FT	5901215	Unidade	20 Unidade
Cruzeta para perfis de estrutura TP, espaço aberto	KV FT	5901255	Unidade	50 Unidade
Abraçadeira intermediária para montagem de módulo fotovoltaico, espaço livre	KLZ 2030 A2	5901050	Unidade	50 Unidade
Abraçadeira intermediária para montagem de módulo fotovoltaico, espaço livre	KLZ 3040 A2	5901054	Unidade	50 Unidade
Abraçadeira intermediária para montagem de módulo fotovoltaico, espaço livre	KLZ 4050 A2	5901058	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 20 A2	5901070	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 25 A2	5901072	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 30 A2	5901074	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 35 A2	5901076	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 40 A2	5901078	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 45 A2	5901080	Unidade	50 Unidade
Abraçadeira final para montagem de módulo fotovoltaico, espaço livre	KLE 50 A2	5901082	Unidade	50 Unidade
Fixador intermédio com mola para montagem do módulo fotovoltaico	KLZ F 25 A2	5901062	Unidade	50 Unidade
Fixador intermédio com mola para montagem do módulo fotovoltaico	KLZ F 30 A2	5901063	Unidade	50 Unidade
Fixador intermédio com mola para montagem do módulo fotovoltaico	KLZ F 35 A2	5901064	Unidade	50 Unidade
Fixador intermédio com mola para montagem do módulo fotovoltaico	KLZ F 40 A2	5901065	Unidade	50 Unidade
Fixador de extremidade com mola para montagem do módulo fotovoltaico	KLE F 25 A2	5901092	Unidade	50 Unidade
Fixador de extremidade com mola para montagem do módulo fotovoltaico	KLE F 30 A2	5901093	Unidade	50 Unidade
Fixador de extremidade com mola para montagem do módulo fotovoltaico	KLE F 35 A2	5901094	Unidade	50 Unidade
Fixador de extremidade com mola para montagem do módulo fotovoltaico	KLE F 40 A2	5901095	Unidade	50 Unidade
