Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto 2898 | 25 | 25

Prazo de entrega sob consulta

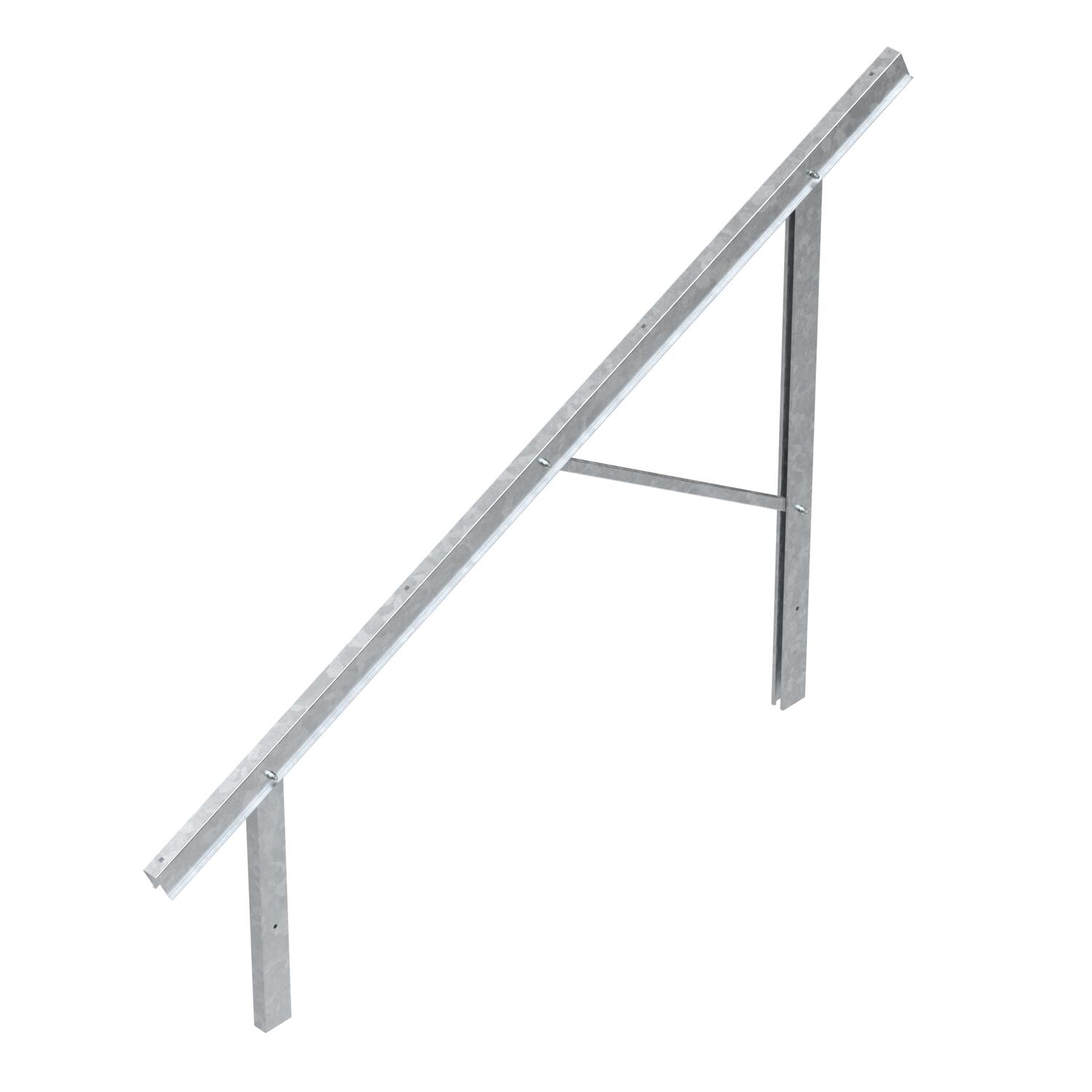

Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto

Ref. 5901558 | EAN 4012197394646

Ref. / Tipo

Comprimento

Ângulo de inclinação máx.

Ângulo de inclinação mín.

Descrição do produto

Descrição do produto

Estrutura pré-montada em versão pequena, média ou grande para montagem de sistemas fotovoltaicos em espaço aberto em combinação com perfis de estrutura e terminais finais/intermédios. Montagem com perfis de estaca no solo ou com pés de apoio em fundações de betão.

Dados técnicos

Dados técnicos

Adequado para material de telhado	Outros
Altura	2085 mm
Altura do módulo máx.	50 mm
Altura do módulo mín.	20 mm
Ancoragem	Independente
Ângulo de inclinação máx.	25 °
Ângulo de inclinação mín.	25 °
Canal de cabos integrado	não
Canal de cabos opcional	sim
Comprimento	2898 mm
Cor	zinco

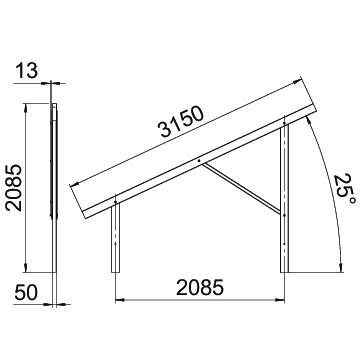

Dimensão	2898x91x2085
Direção	vertical
Esquadro α	25

Largura	91 mm
Largura do módulo máx.	1310 mm
Largura do módulo mín.	990 mm
Material	Aço
Medida H	2,08 mm
Medida L	2,9 mm
Medida l	2,08 mm
Module length max.	2100 mm
Module length min.	1850 mm
Necessidade de penetração no telhado	não
Pegada de CO2 (GWP) do berço ao portão	78,83 kg CO2e / 1 Peça
Regulável	não
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de montagem Sistema de montagem fotovoltaica	Chão

Todos os tipos

Todos os tipos

Tipo	Comprimento	Ângulo de inclinação máx.	Ângulo de inclinação mín.	Ref.	Quantidade	Qte. minima fornec.
VT 10S FT	2689 mm	10 °	10 °	5901550	Unidade	1 Unidade
VT 10M FT	3110 mm	10 °	10 °	5901552	Unidade	1 Unidade
VT 10L FT	3489 mm	10 °	10 °	5901554	Unidade	1 Unidade
VT 25S FT	2517 mm	25 °	25 °	5901556	Unidade	1 Unidade
VT 25M FT	2898 mm	25 °	25 °	5901558	Unidade	1 Unidade
VT 25L FT	3236 mm	25 °	25 °	5901560	Unidade	1 Unidade
VT 30S FT	2732 mm	30 °	30 °	5901562	Unidade	1 Unidade
VT 30M FT	2779 mm	30 °	30 °	5901564	Unidade	1 Unidade
VT 30L FT	3104 mm	30 °	30 °	5901566	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Perfil de estaca, espaço aberto	RP 1800 FT	5900106	Unidade	1 Unidade

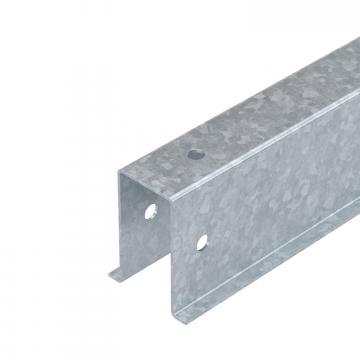

Perfil de estaca, espaço aberto	RP 2300 FT	5900110	Unidade	1 Unidade

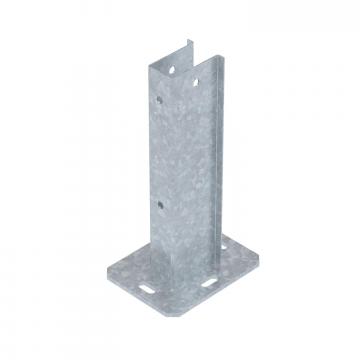

Pé de apoio, espaço aberto	SF 400 FT	5900900	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1000 FT	5900500	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1010 FT	5900502	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1020 FT	5900504	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1030 FT	5900506	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1040 FT	5900508	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1050 FT	5900510	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1060 FT	5900512	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1100 FT	5900520	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1140 FT	5900522	Unidade	1 Unidade
Perfil de suporte para montagem de módulo fotovoltaico, espaço aberto	TP 1310 FT	5900530	Unidade	1 Unidade

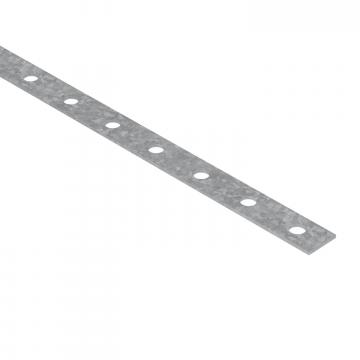

Banda perfurada para sistema em espaço aberto fotovoltaico	LB FT	5901950	Unidade	10 Unidade

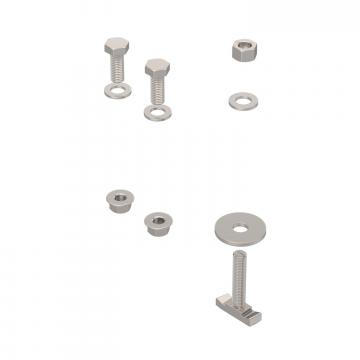

Conjunto de parafusos para banda perfurada	SVLB	5901960	Unidade	1 Unidade
