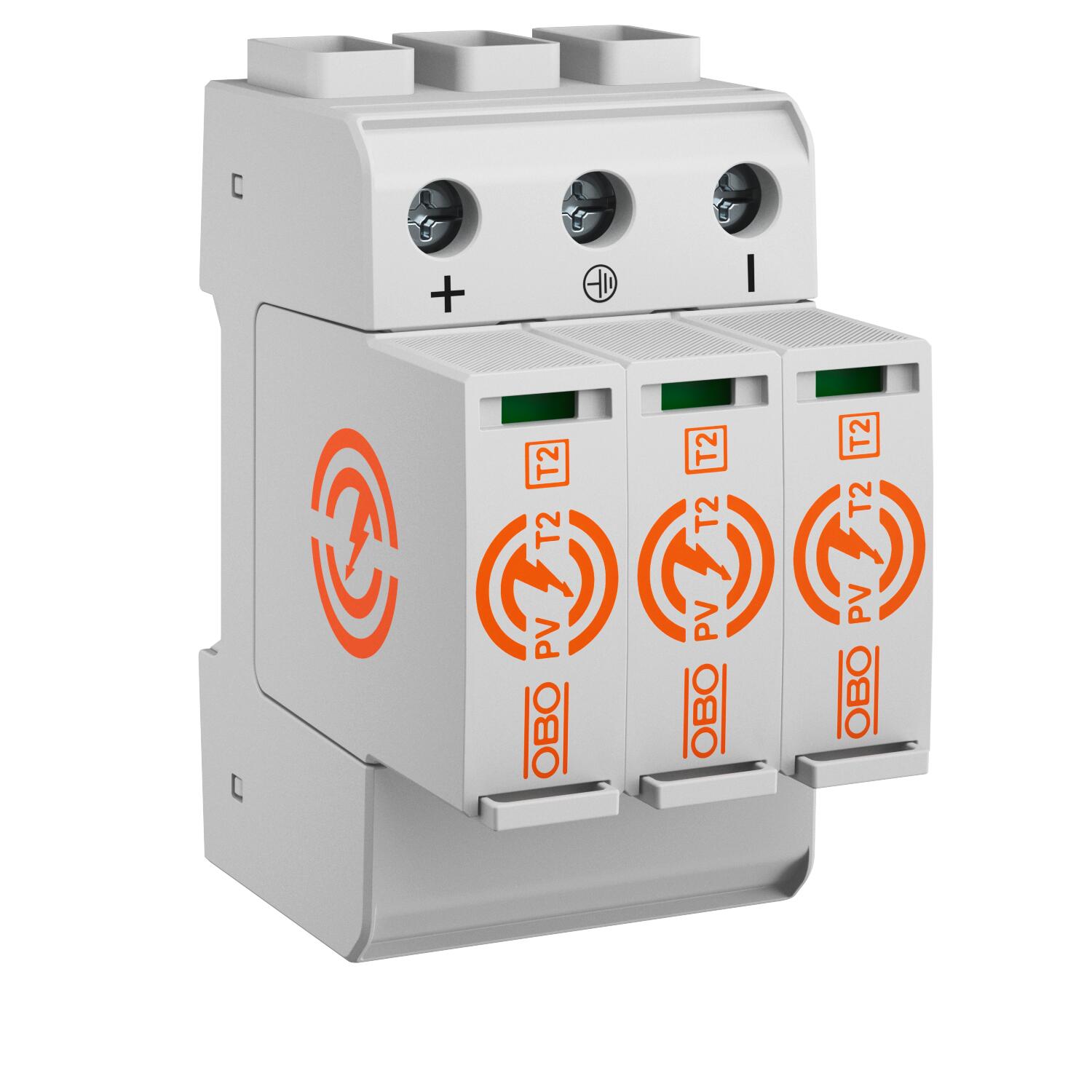

PV surge arrester 1,100 V
Ref. 5094286 | EAN 4012197504052
- Descrição do produto
-
Descrição do produtoSurge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
-
- Dados técnicos
-
Dados técnicos
Adequado para uso exterior não Binário 4,5 Nm Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Dimensão 1100V DC Fusível integrado não Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 20 kA LPZ 0→2 Máx. tensão FV 1100 V Número de polos 3 Outras configurações de rede não Potência de comutação CA 250 V; 1,0 A / 125 V; 1,0 A Potência de comutação CC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Potência de dissipação máxima (8/20 μs) 40 kA Sinalização no aparelho ótico Tempo de resposta <25 ns Tensão continua máxima CC 1100 V Tipo de montagem Calha DIN de 35 mm Versão 3 polos para sistemas FV Versão do polo 3 Dimensões
Altura 95 mm Comprimento 75 mm Largura 54 mm Opções de ligação
Contactos FM Inversor Secção transversal do condutor flexível (de fio fino) 4 AWG Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 16 AWG Secção transversal flexível (de fio fino) mín. 2,5 mm² - Todos os tipos
