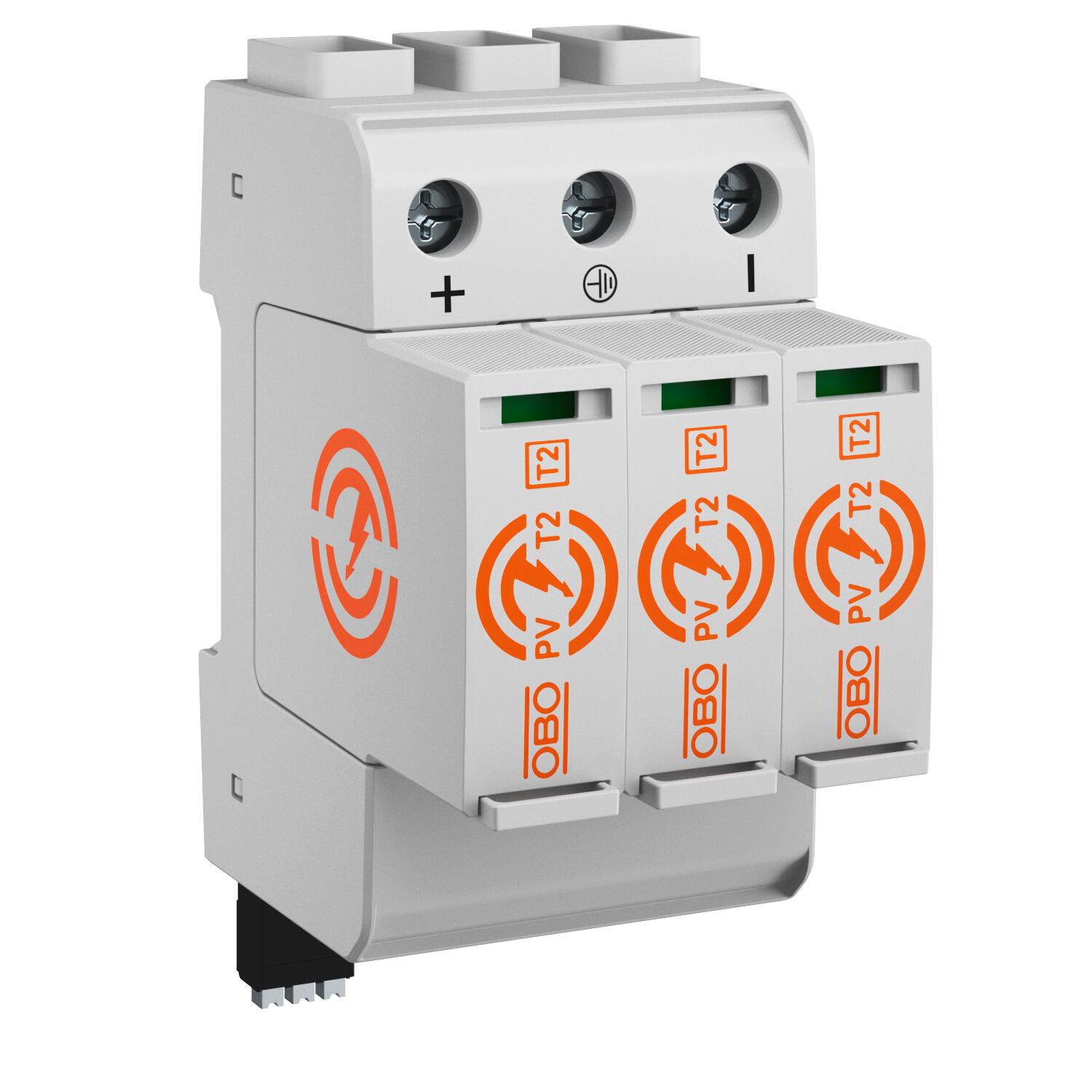

PV surge arrester 1,100 V with remote signalling
Ref. 5094294 | EAN 4012197504076
- Descrição do produto
-
Descrição do produtoSurge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover
-
- Dados técnicos
-
Dados técnicos
Adequado para uso exterior não Binário 4,5 Nm Classe de verificação tipo 2 sim Classificação segundo EN 61643-11 Tipo 2 Classificação segundo IEC 61643-1 classe II Configuração de rede DC Configuração de rede DC sim Configuração de rede IT não Configuração de rede TN não Configuração de rede TN-C não Configuração de rede TN-C-S não Configuração de rede TN-S não Configuração de rede TT não Dimensão 1100V DC Fusível integrado não Gama de temperaturas de aplicação máx. 85 °C Gama de temperaturas de aplicação mín. -40 °C Grau de proteção IP20 Humidade do ar máx. 95 % Humidade do ar mín. 5 % Intensidade nominal de descarga (8/20 µs) 20 kA LPZ 0→2 Máx. tensão FV 1100 V Número de polos 3 Outras configurações de rede não Potência de comutação CA 250 V; 1,0 A / 125 V; 1,0 A Potência de comutação CC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Potência de dissipação máxima (8/20 μs) 40 kA Sinalização no aparelho ótico Tempo de resposta <25 ns Tensão continua máxima CC 1100 V Tipo de montagem Calha DIN de 35 mm Versão 3 polos para sistemas FV Versão do polo 3 Dimensões

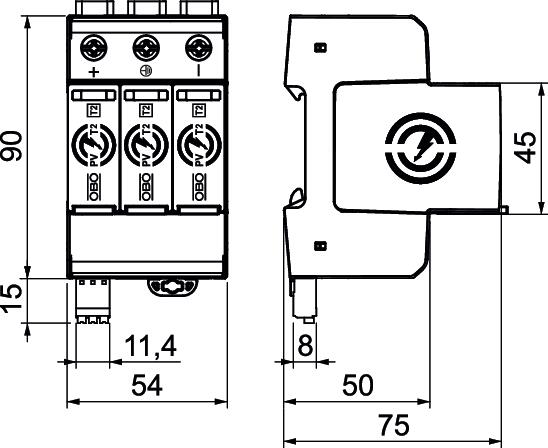

Altura 110 mm Comprimento 75 mm Largura 54 mm Opções de ligação
Contactos FM Inversor Secção transversal de ligação bornes FM máx. 16 AWG Secção transversal de ligação bornes FM máx. 1,5 mm² Secção transversal de ligação bornes FM mín. 0,25 mm² Secção transversal de ligação bornes FM mín. 23 AWG Secção transversal do condutor flexível (de fio fino) 4 AWG Secção transversal do condutor flexível (de fio fino) 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) máx. 2 AWG Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 16 AWG Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 2,5 mm² Secção transversal flexível (de fio fino) mín. 16 AWG - Todos os tipos
