Suporte de caixa de derivação A2
Ref. 7085133 | EAN 4012195166320
- Descrição do produto
-

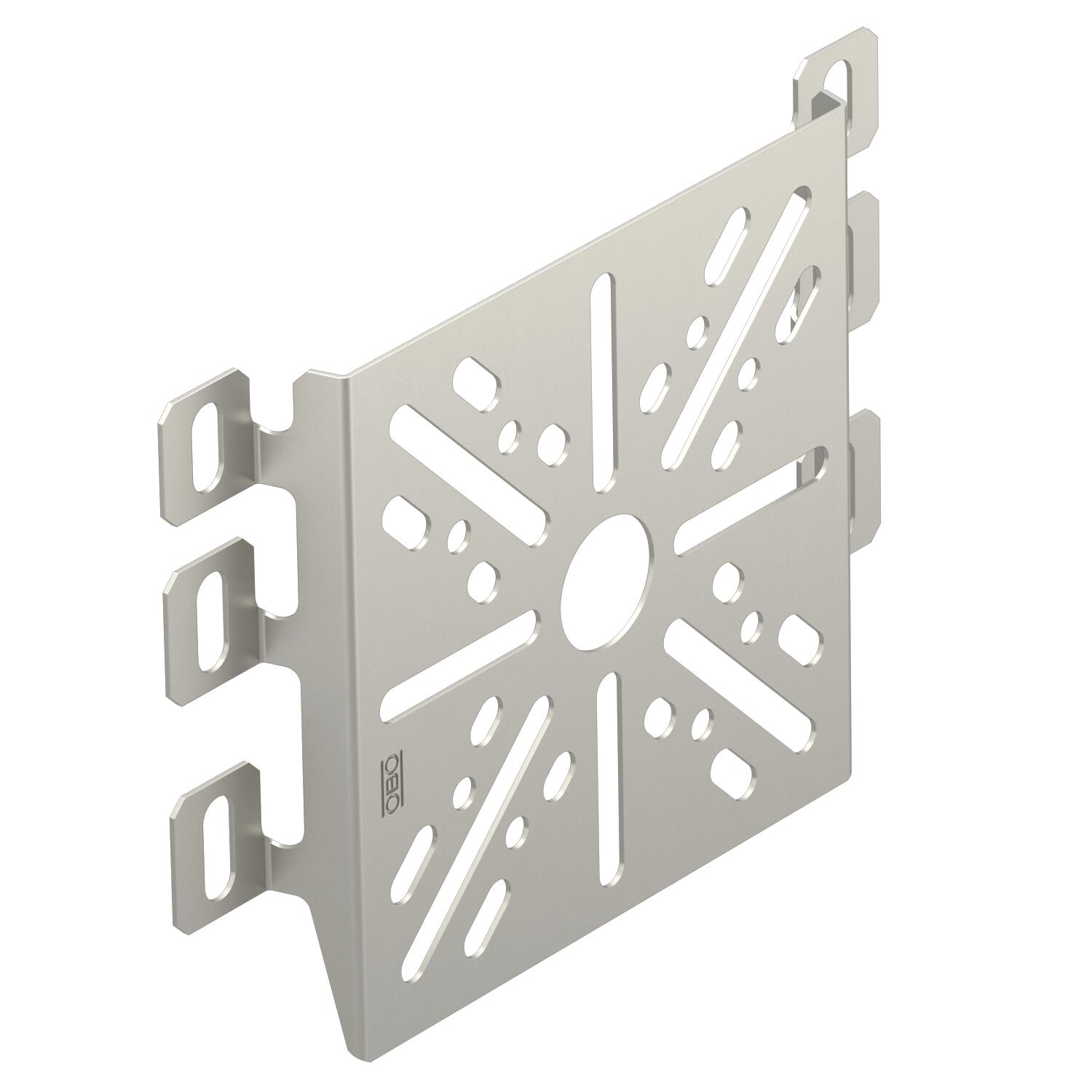

Descrição do produtoSuporte de caixas para fixação na aba do caminho de cabos em chapa.
A fixação na aba lateral do caminho de cabos em varão é efetuada sem parafusos, dobrando apenas a patilha de encaixe. A fixação na aba lateral do caminho de cabos em chapa ou tipo escada é efetuada com dois parafusos de cabeça boleada. A caixa de derivação tipo B9/T é fixa através de um parafuso apertado no centro da caixa ao orifício central do suporte.
Encomendar parafusos de fixação FRSB 6x12 em separado.
-
- Dados técnicos
-
Dados técnicos

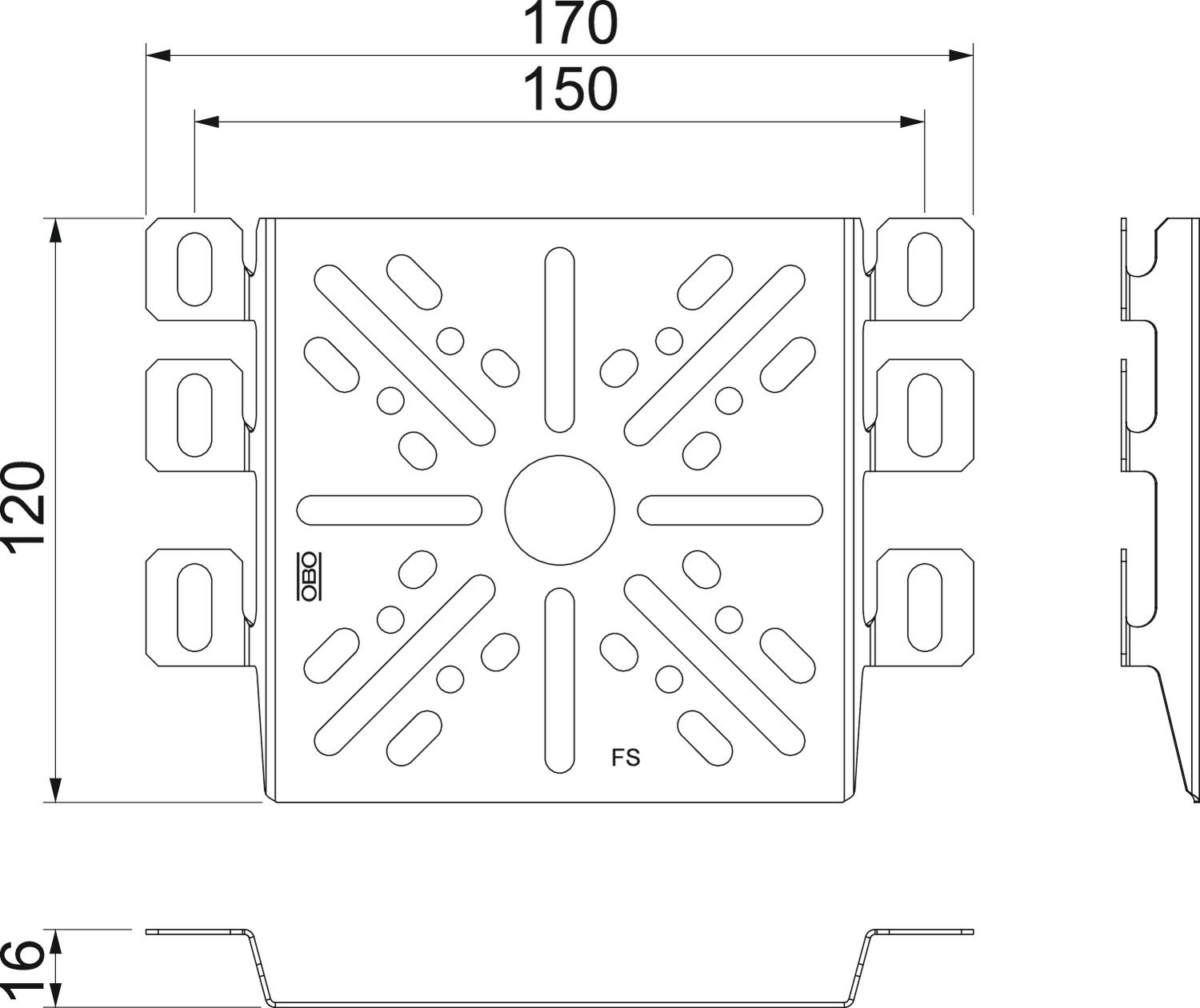

Aço inoxidável, decapado não Altura 120 mm Cor aço inoxidável Dimensão 170x120 Espessura das chapas 1 mm Largura 170 mm Material Aço inoxidável, livre de ferrugem 1.4301 Pegada de CO2 (GWP) do berço ao portão 1,0388 kg CO2e / 1 Peça Superfície brilhante, pós-tratamento Tipo de fixação Fixação de rosca Versão horizontal - Todos os tipos
- Downloads
-
Ficha técnica MP UNI A2 / 7085133 , 0.24MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MP UNI A2 / 7085133 , 0.13MB , pdfDeclaração de Conformidade do Reino Unido MP UNI A2 / 7085133 , 0.09MB , pdfREACH Declaração de conformidade MP UNI A2 / 7085133 , 0.12MB , pdfRoHS Declaração de conformidade MP UNI A2 / 7085133 , 0.12MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
