Suspensão central para caminhos de cabos em chapa, altura lateral 60 FS
Ref. 6358705 | EAN 4012196939374
- Descrição do produto
-

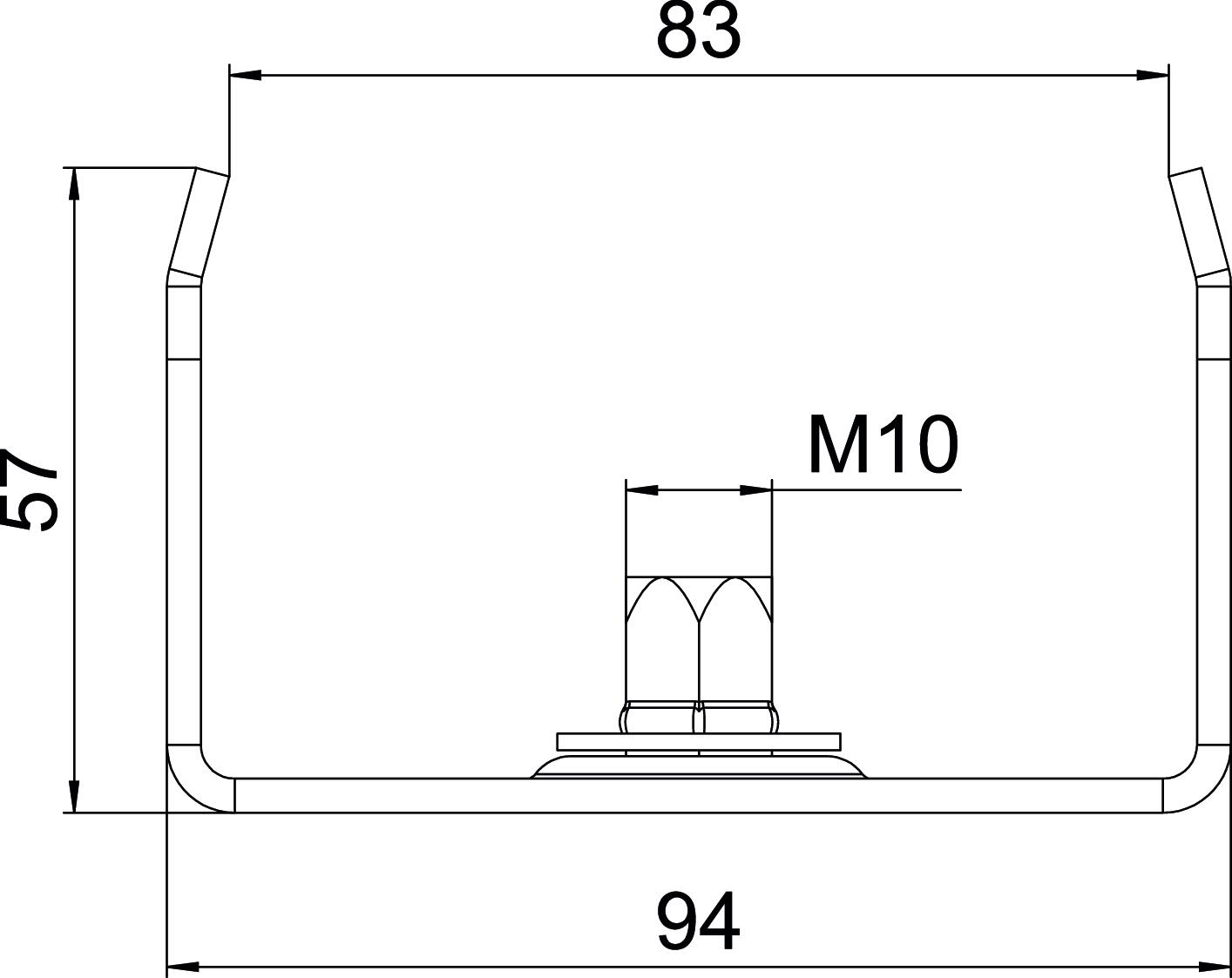

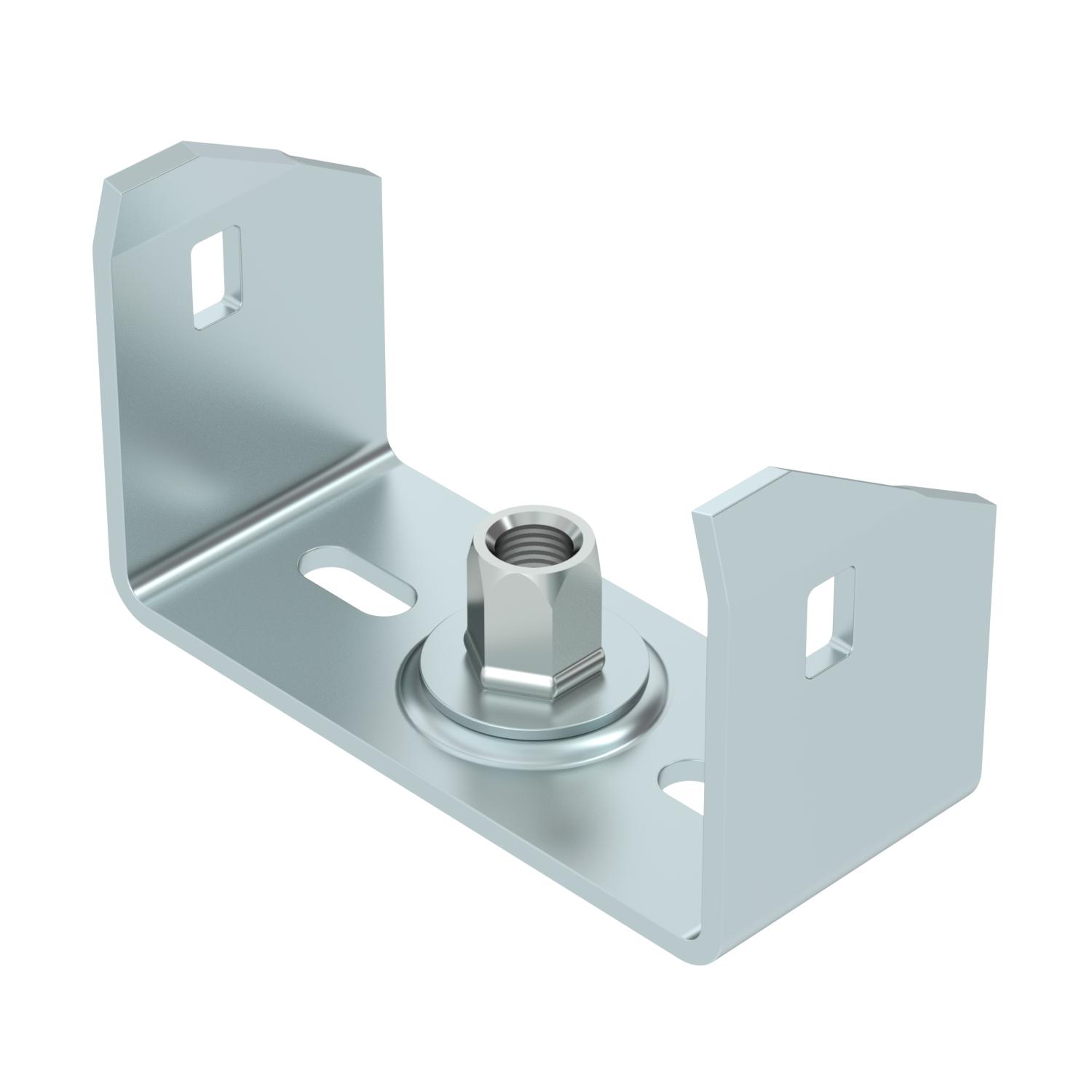

Descrição do produtoSuspensão central para caminhos de cabos em chapa com aba revirada e uma altura lateral de 60 mm.
A suspensão central dispõe de uma manga roscada rotativa M10 Ao atribuir a carga, certificar-se de que está distribuída uniformemente (evitar a atribuição unilateral).
As larguras de 100, 150 e 200 mm têm bases perfuradas adicionais para poder aparafusar a suspensão central à base da esteira quando usado para manutenção de funções de acordo com a DIN 4102 Parte 12.
-
- Dados técnicos
-
Dados técnicos
Adequado para varão roscado métrico 10 Altura 57 mm Apropriada para caminho de cabos em chapa sim Apropriada para caminho de cabos em varão não Apropriada para caminho de cabos tipo escada não Comprimento 40 mm Cor zinco Diâmetro do furo 10,5 mm Dimensão B100mm F em kN 1,3 kN Funktionsgaranti sim Largura 4 in Largura 100 mm Material Aço Medida B 94 mm Medida b 84 mm Medida B1 84 mm para largura máx. 100 mm para largura mín. 100 Pegada de CO2 (GWP) do berço ao portão 0,5365 kg CO2e / 1 Peça Regulável não Superfície galvanizado pelo método Sendzimir Versão engatado - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica MAH 60 100 FS / 6358705 , 0.16MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MAH 60 100 FS / 6358705 , 0.13MB , pdfREACH Declaração de conformidade MAH 60 100 FS / 6358705 , 0.12MB , pdfRoHS Declaração de conformidade MAH 60 100 FS / 6358705 , 0.12MB , pdfCertificado de verificação Cable tray RKS Magic – centre suspension , 1.04MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdfInstruções de montagem Instruções de montagem, sistemas universais , 2.07MB , pdf
