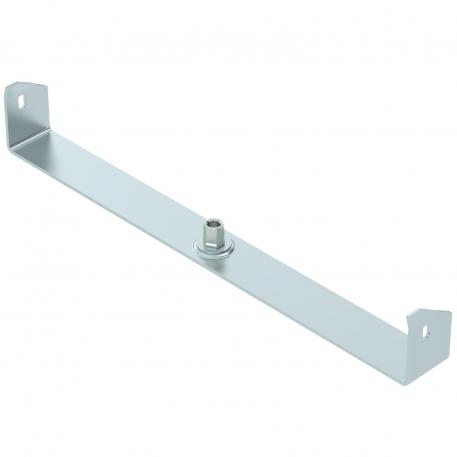

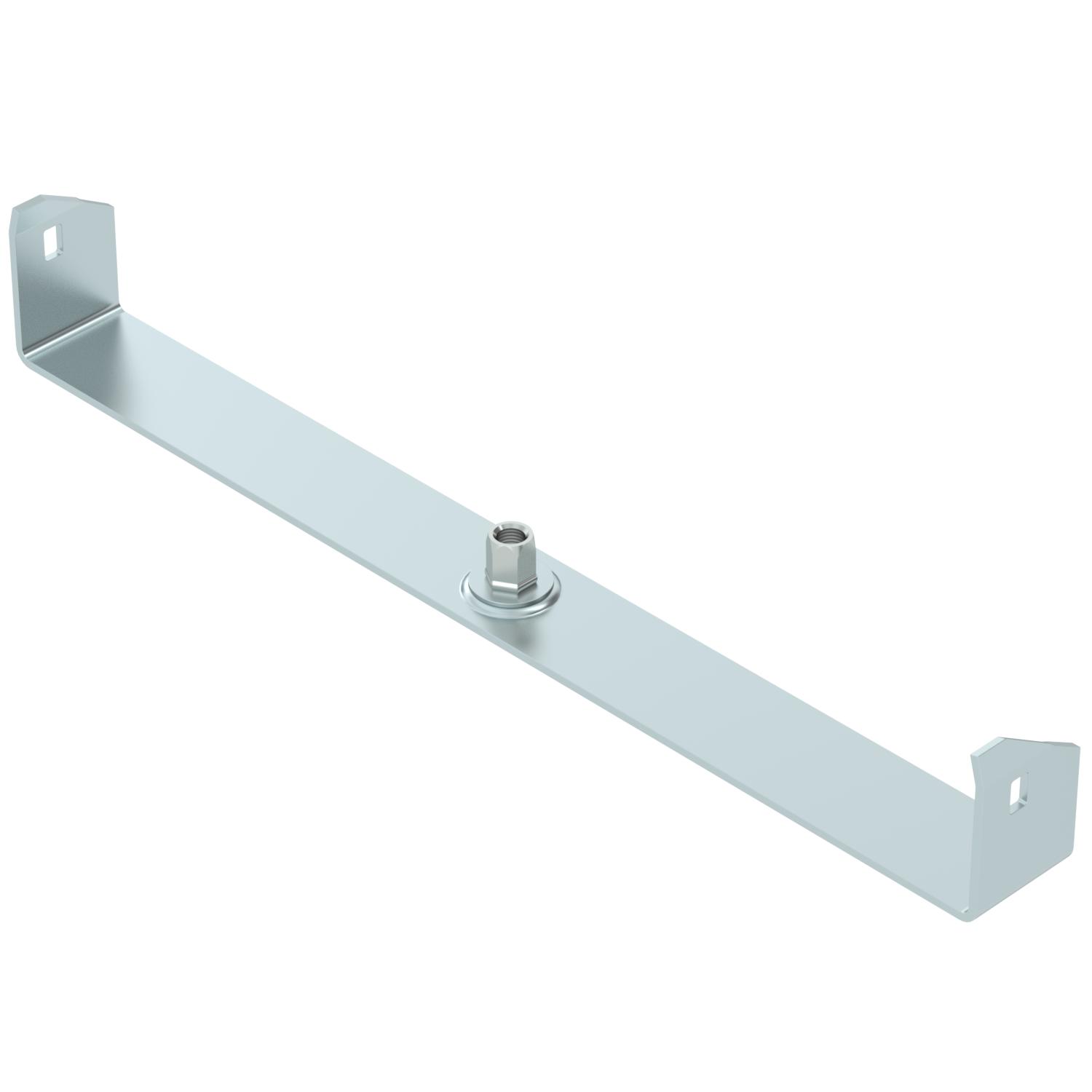

Suspensão central para caminhos de cabos em chapa, altura lateral 60 FS
Ref. 6358720 | EAN 4012196134823
- Descrição do produto
-
Descrição do produtoSuspensão central para caminhos de cabos em chapa com aba revirada e uma altura lateral de 60 mm.
A suspensão central dispõe de uma manga roscada rotativa M10 Ao atribuir a carga, certificar-se de que está distribuída uniformemente (evitar a atribuição unilateral).
As larguras de 100, 150 e 200 mm têm bases perfuradas adicionais para poder aparafusar a suspensão central à base da esteira quando usado para manutenção de funções de acordo com a DIN 4102 Parte 12.
-
- Dados técnicos
-
Dados técnicos

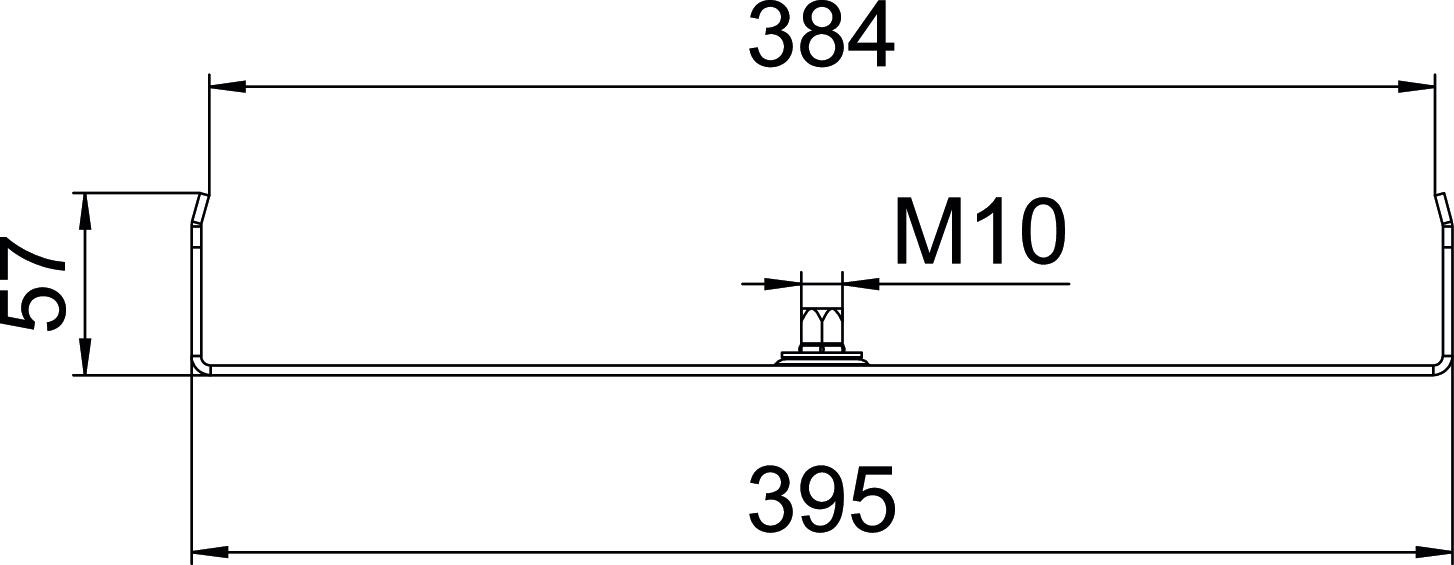

Adequado para varão roscado métrico 10 Altura 57 mm Apropriada para caminho de cabos em chapa sim Apropriada para caminho de cabos em varão não Apropriada para caminho de cabos tipo escada não Comprimento 40 mm Cor zinco Diâmetro do furo 10,5 mm Dimensão B400mm F em kN 0,1 kN Funktionsgaranti não Largura 400 mm Material Aço Medida b 384 mm Medida B 395 mm para largura máx. 400 mm para largura mín. 400 Pegada de CO2 (GWP) do berço ao portão 1,1816 kg CO2e / 1 Peça Regulável não Superfície galvanizado pelo método Sendzimir Versão engatado - Todos os tipos
-
Todos os tipos
