Suspensão central para caminhos de cabos em chapa, altura lateral 60 FT
Ref. 6358752 | EAN 4012196947171
- Descrição do produto
-

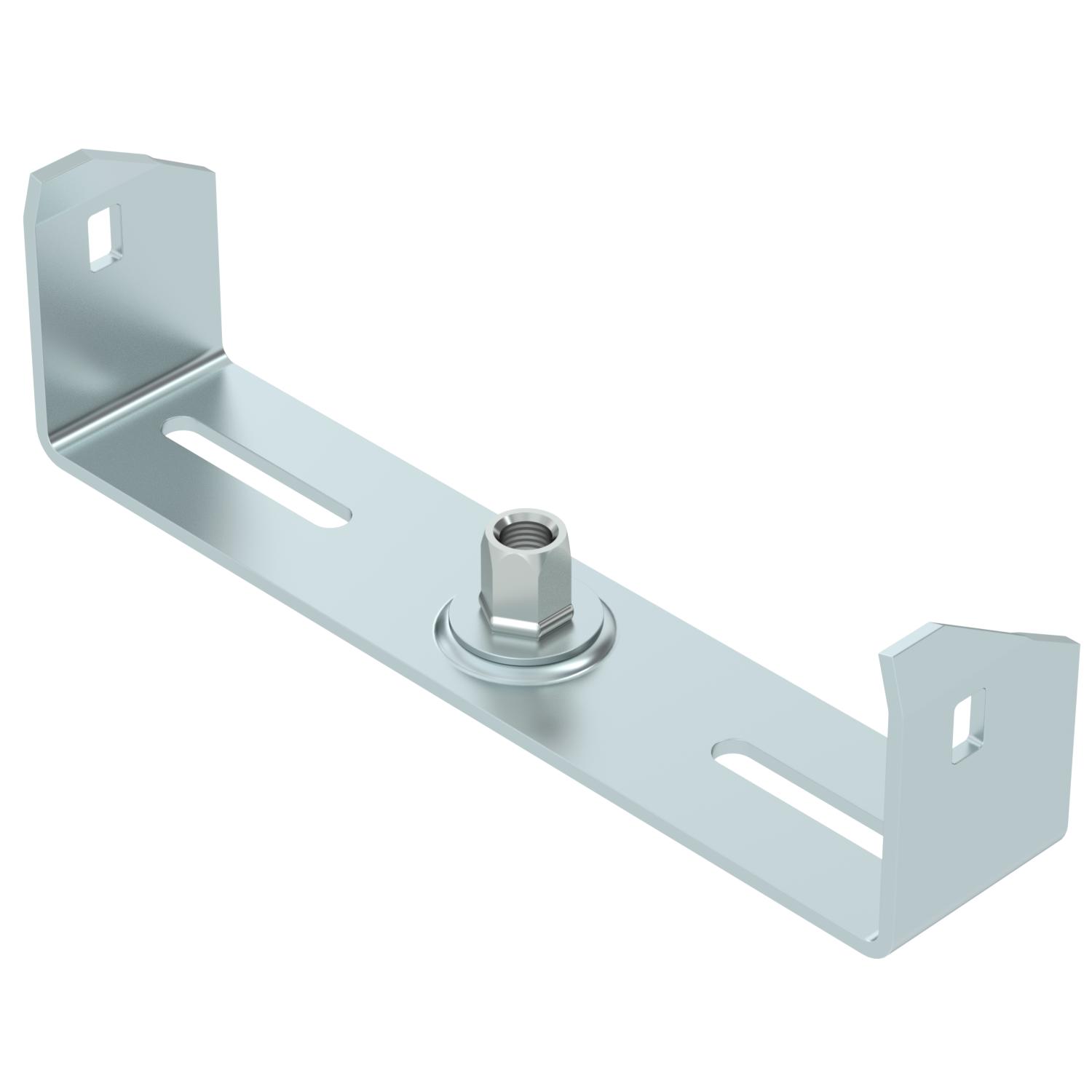

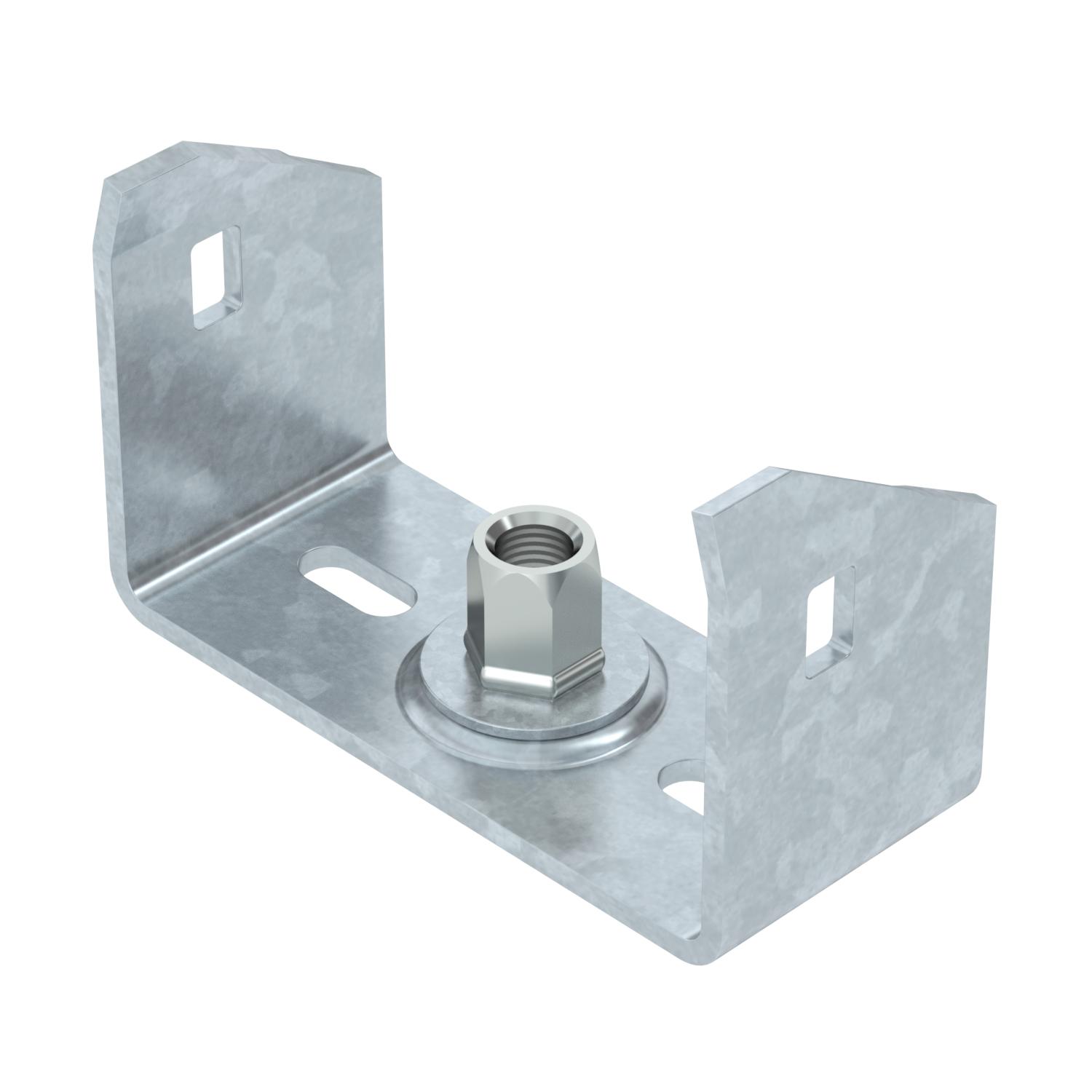

Descrição do produtoSuspensão central para caminhos de cabos em chapa com aba revirada e uma altura lateral de 60 mm.
A suspensão central dispõe de uma manga roscada rotativa M10 Ao atribuir a carga, certificar-se de que está distribuída uniformemente (evitar a atribuição unilateral).
As larguras de 100, 150 e 200 mm têm bases perfuradas adicionais para poder aparafusar a suspensão central à base da esteira quando usado para manutenção de funções de acordo com a DIN 4102 Parte 12.
-
- Dados técnicos
-
Dados técnicos

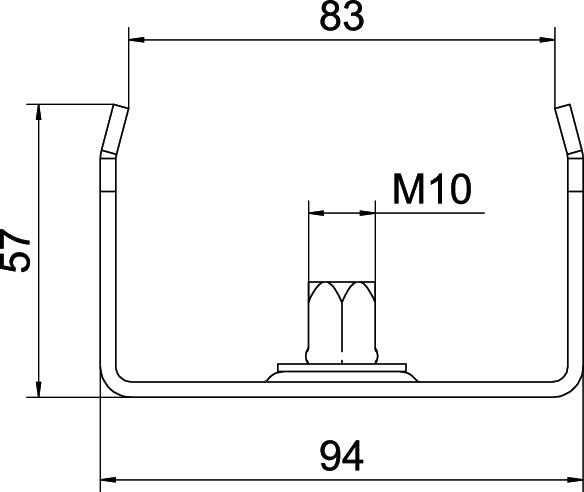

Adequado para varão roscado métrico 10 Altura 57 mm Comprimento 40 mm Cor zinco Diâmetro do furo 10,5 mm Dimensão B100mm F em kN 1,3 kN Funktionsgaranti não Largura 4 in Largura 100 mm Material Aço Medida b 84 mm Medida B 94 mm Medida B1 84 mm para largura máx. 100 mm para largura mín. 100 Pegada de CO2 (GWP) do berço ao portão 0,5463 kg CO2e / 1 Peça Regulável não Superfície Galvanizado por imersão a quente após maquinação Versão engatado - Todos os tipos
-
Todos os tipos
