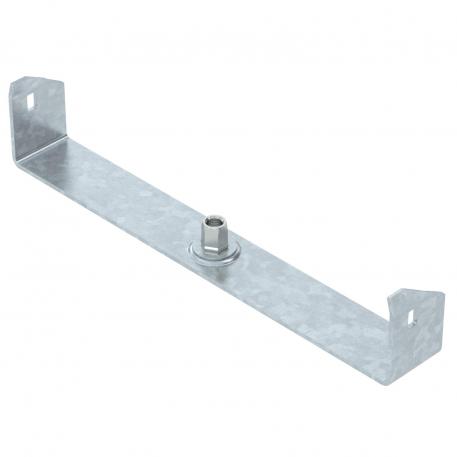

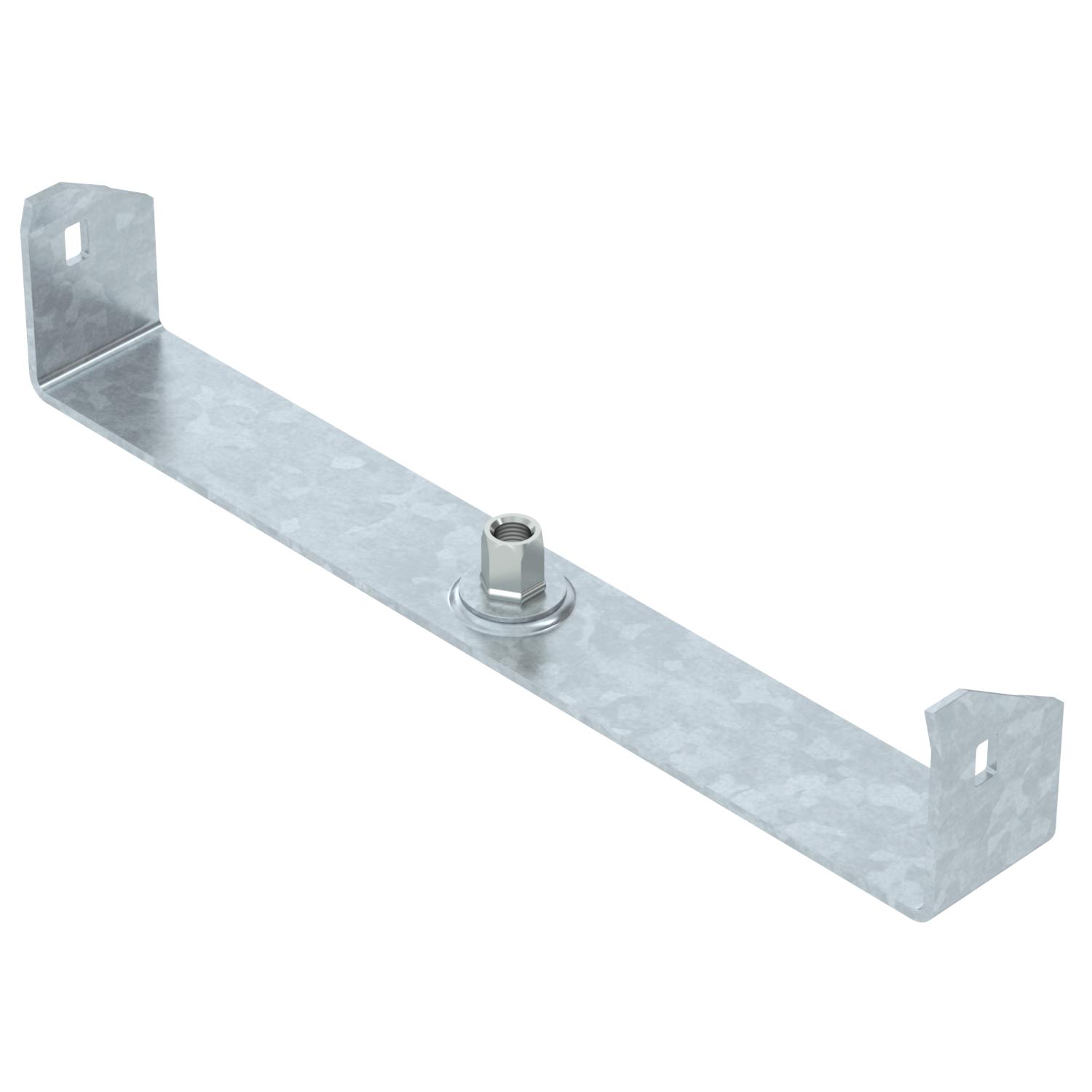

Suspensão central para caminhos de cabos em chapa, altura lateral 60 FT
Ref. 6358764 | EAN 4012196947355
- Descrição do produto
-
Descrição do produtoSuspensão central para caminhos de cabos em chapa com aba revirada e uma altura lateral de 60 mm.
A suspensão central dispõe de uma manga roscada rotativa M10 Ao atribuir a carga, certificar-se de que está distribuída uniformemente (evitar a atribuição unilateral).
As larguras de 100, 150 e 200 mm têm bases perfuradas adicionais para poder aparafusar a suspensão central à base da esteira quando usado para manutenção de funções de acordo com a DIN 4102 Parte 12.
-
- Dados técnicos
-
Dados técnicos

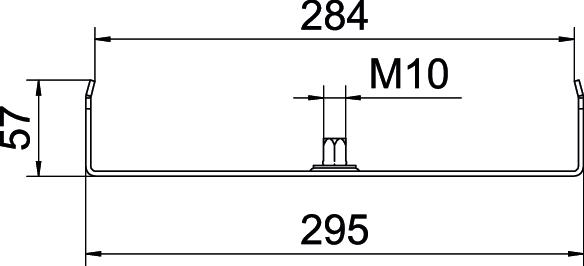

Adequado para varão roscado métrico 10 Altura 57 mm Apropriada para caminho de cabos em chapa sim Apropriada para caminho de cabos em varão não Apropriada para caminho de cabos tipo escada não Comprimento 40 mm Cor zinco Diâmetro do furo 10,5 mm Dimensão B300mm F em kN 0,2 kN Funktionsgaranti não Largura 300 mm Largura 16 in Material Aço Medida b 284 mm Medida B 295 mm Medida B1 284 mm para largura máx. 300 mm para largura mín. 300 Pegada de CO2 (GWP) do berço ao portão 1,1399 kg CO2e / 1 Peça Regulável não Superfície Galvanizado por imersão a quente após maquinação Versão engatado - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica MAH 60 300 FT / 6358764 , 0.16MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE MAH 60 300 FT / 6358764 , 0.13MB , pdfREACH Declaração de conformidade MAH 60 300 FT / 6358764 , 0.12MB , pdfRoHS Declaração de conformidade MAH 60 300 FT / 6358764 , 0.12MB , pdfInstruções de montagem Instruções de montagem, sistemas universais , 2.07MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 2.02MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
