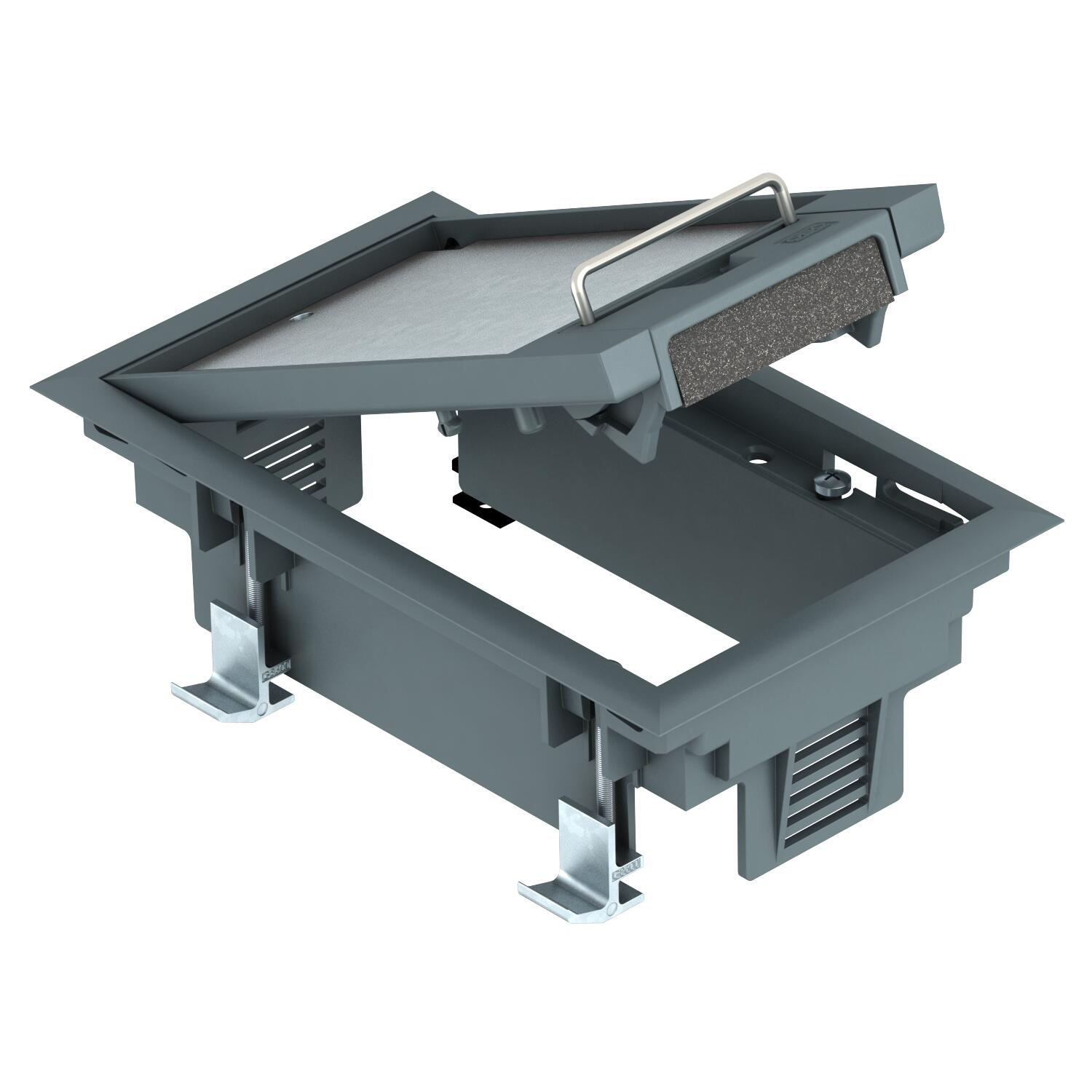

Tampa de encastramento GES2DB com pega
Ref. 7405100 | EAN 4012195102113
- Descrição do produto
-
Descrição do produtoTampa de encastramento com pega para até 3 aparelhos Modul 45 em um suporte universal UT3, utilização em sistemas de chão interiores.
Tampa de encastramento com pega, de 1 compartimento, para a instalação de suportes de aparelhos MT2.
Podem ser utilizados até 2 aparelhos de instalação com placa central 50.
-
- Dados técnicos
-
Dados técnicos

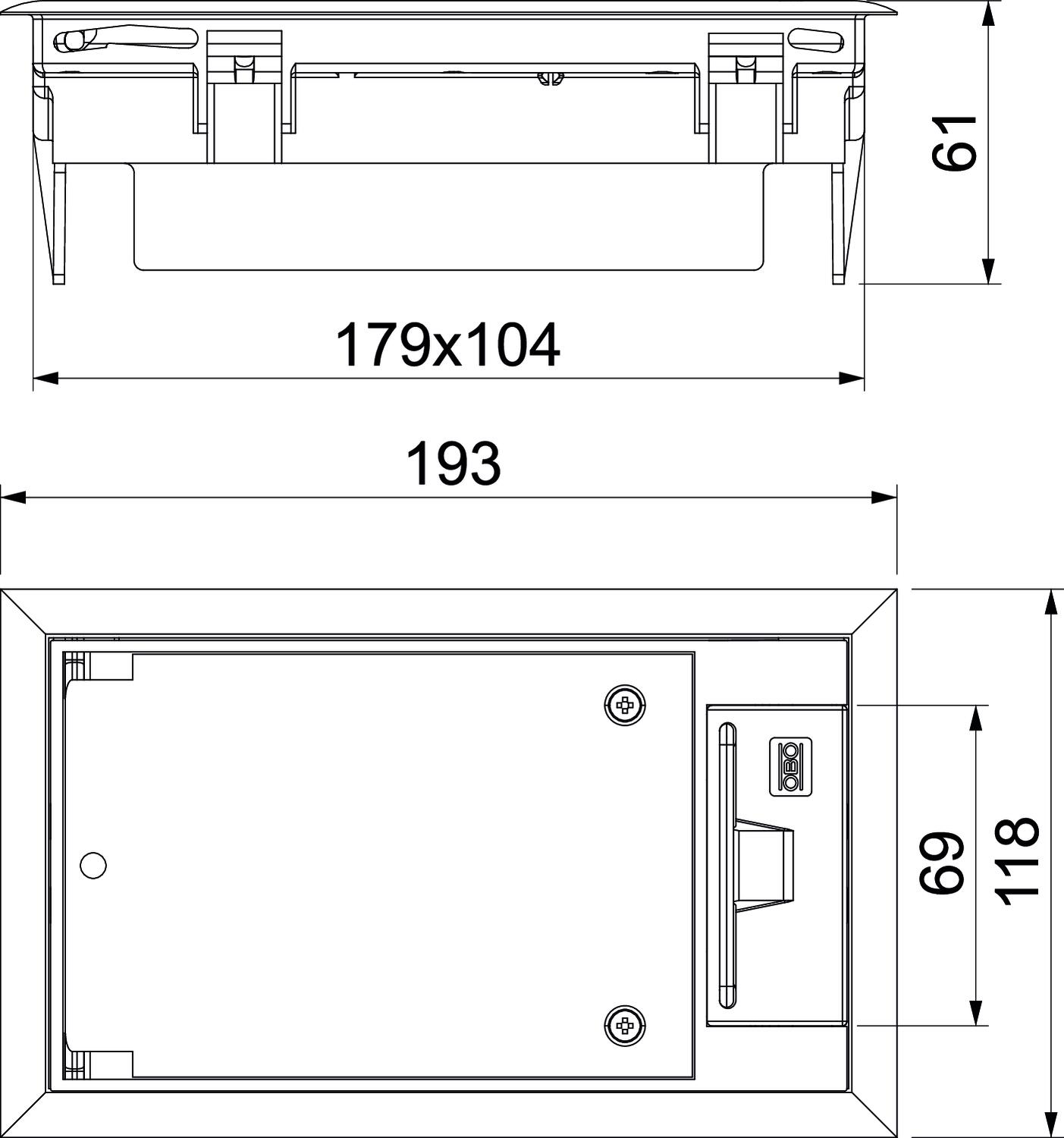

Altura mín. do pavimento 73 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Carga vertical, grande área até 3.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento sim Comprimento de instalação 180 mm Comprimento exterior 194 mm Cor cinzento; RAL 7011 Design da estrutura Estrutura de proteção da carpete Dimensão 192x118x91 Espessura do revestimento do pavimento 5 mm Estrutura de proteção do pavimento sim Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK08 Intervalo de aperto D máx. 57 mm Intervalo de aperto D mín. 20 mm Largura de instalação 104 mm Largura exterior 118 mm Material Poliamida Mecanismo de abertura Pega Modelo para cargas pesadas não Número de suportes de aparelhos 1 Número dos aparelhos a instalar 3 Pegada de CO2 (GWP) do berço ao portão 1,6639 kg CO2e / 1 Peça Permissões VDE Possibilidade de montagem de vedante não Profundidade de instalação 73 mm Suporte para instalação de suportes de aparelhos. sim Tamanho nominal para unidades de montagem de aparelhos 2 Tipo de sistema de instalação UT3 Tratamento do pavimento seco Versão retangular Versão da saída de cabos Saída de cabos oscilável - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Extensor
GES RV 7407536 2 Unidade
Platine 2 x Tipo C para suporte de montagem
MTM 2C 7407788 1 Unidade
Suporte de montagem para conectores de dados, comprimento 165 mm
MTU 2 7407836 1 Unidade
Suporte universal UT3, com espelho para aparelhos Modul 45®, comprimento do sistema 165 mm
UT3 45 3 7408723 1 Unidade - Downloads
-
Ficha técnica GES2 DB 7011 / 7405100 , 0.25MB , pdfDeclaração de conformidade UE GES2 DB 7011 / 7405100 , 0.13MB , pdfREACH Declaração de conformidade GES2 DB 7011 / 7405100 , 0.12MB , pdfRoHS Declaração de conformidade GES2 DB 7011 / 7405100 , 0.13MB , pdfMarca de aprovação Marca de aprovação VDE GES , 0.12MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
