Tampa de encastramento GESR9 com pega 5 | R9 | cinzento; RAL 7011

Tampa de encastramento GESR9 com pega

Ref. 7405528 | EAN 4012195104162

Ref. / Tipo

Espessura do revestimento do pavimento	5 mm

Tamanho nominal para unidades de montagem de aparelhos	R9

Cor

Descrição do produto

Descrição do produto

Adaptador para aparelhos com arco do punho para até 12 aparelhos individuais Modul 45 em 3 suportes universais UT4, utilização em sistemas de canais e pavimentos de sistemas em interiores.

Podem ser utilizados até 9 aparelhos de instalação com placa central 50.

Dados técnicos

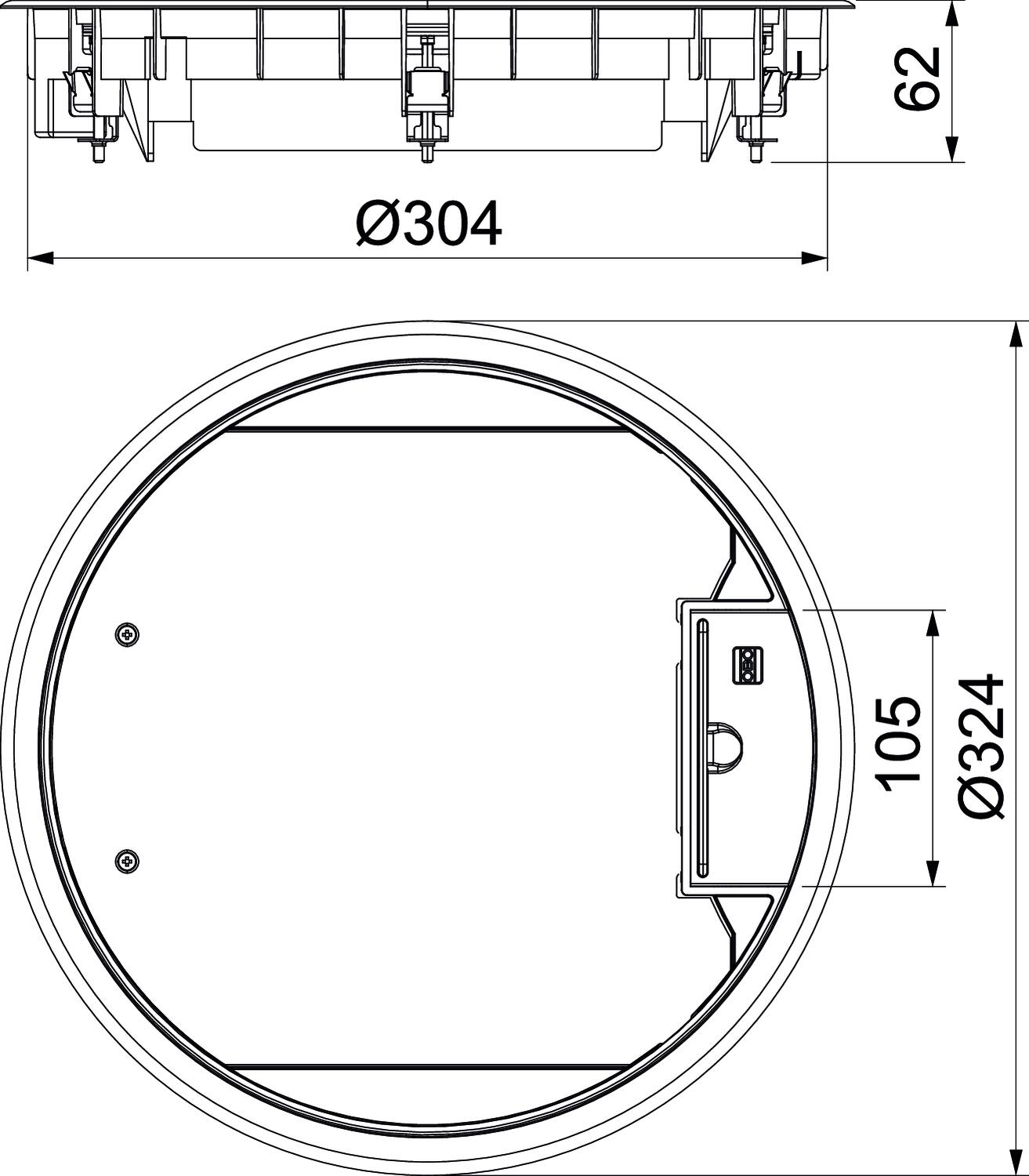

Dimensões

Altura	62 mm
Altura mín. do pavimento	73 mm
Apropriado para calha de chão fechada no pavimento	não
Apropriado para calha de instalação no pavimento	sim
Apropriado para calha de pavimento para betonilha	sim
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Apropriado para tratamento a húmido	não
Carga vertical, grande área	até 5.000 N
Carga vertical, pequena área	até 3.000 N
Com espaço para revestimento do pavimento	sim
Comprimento	324 mm
Cor	cinzento; RAL 7011
Diâmetro de instalação	305
Diâmetro exterior	324 mm
Dimensão	Ø324x61
Espessura do revestimento do pavimento	5 mm
Estrutura de proteção do pavimento	sim
Grau de proteção (IP), em não utilização	IP40

Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK08
Intervalo de aperto D máx.	30 mm
Intervalo de aperto D mín.	9 mm
Largura	324 mm
Material	Poliamida
Mecanismo de abertura	Pega
Modelo para cargas pesadas	não
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	12
Pegada de CO2 (GWP) do berço ao portão	6,7869 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	73 mm
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	R9
Tipo de sistema de instalação	MT4 / GB3
Tratamento do pavimento	seco
Versão	redondo
Versão da saída de cabos	Saída de cabos oscilável

Todos os tipos

Todos os tipos

Tipo	Espessura do revestimento do pavimento	Tamanho nominal para unidades de montagem de aparelhos	Cor	Ref.	Quantidade	Qte. minima fornec.
GESR9 U 7011	5 mm	R9	cinzento; RAL 7011	7405528	Unidade	1 Unidade
GESR9 U 9011	5 mm	R9	preto; RAL 9011	7405532	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Extensor	GES RV	7407536	Unidade	2 Unidade
Platine 2 x Tipo C para suporte de montagem	MTM 2C	7407788	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
