Tampa de encastramento GRAF9-2 com UT4 45
Ref. 7429604 | EAN 4012196086726
- Descrição do produto
-
Descrição do produtoAdaptador para aparelhos GRAF9 para pavimentos tratados a húmido com todos os acessórios de sistema necessários para a instalação direta em chão falso em interiores.

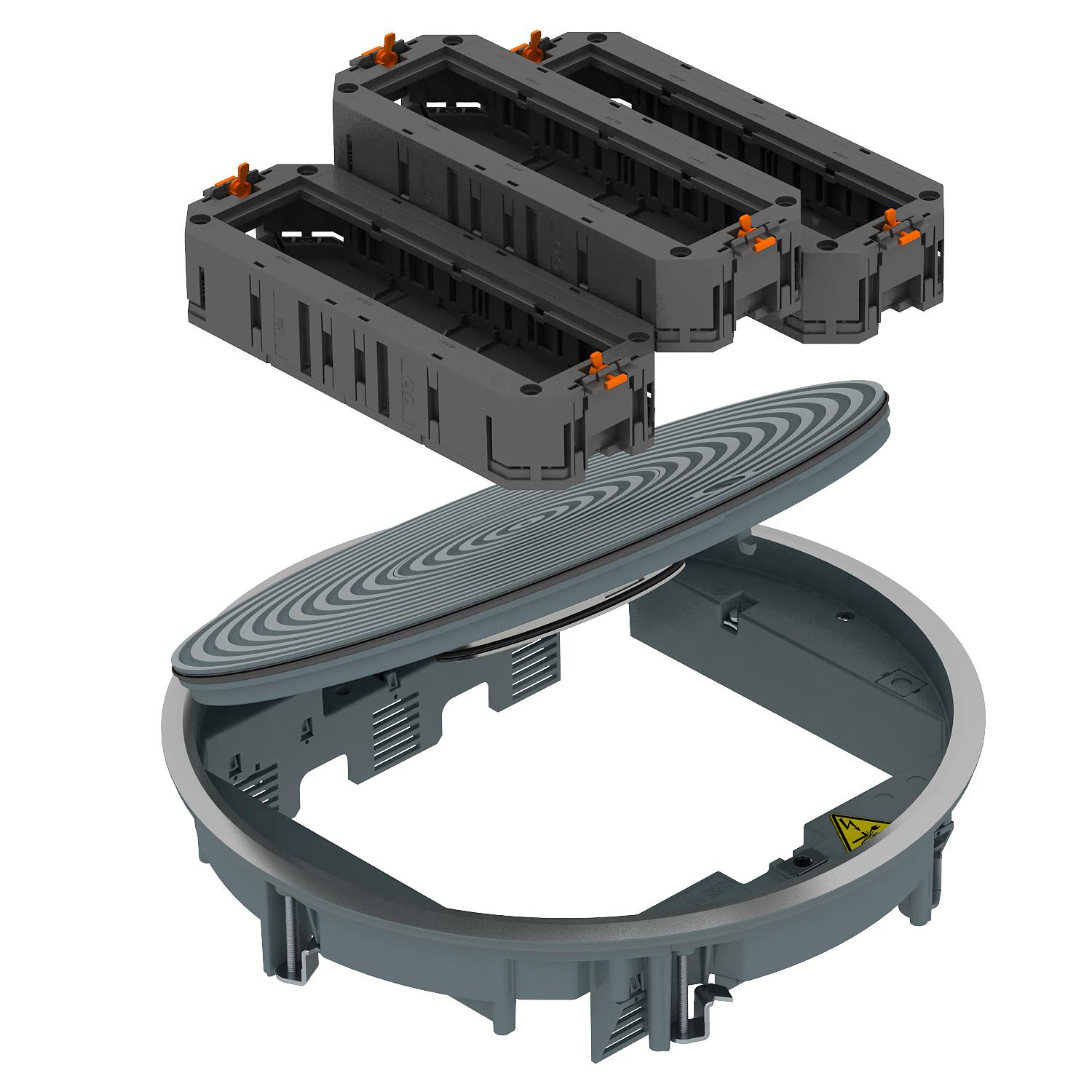

O material fornecido inclui:
- Tampa de encastramento GRAF9, com esquadro de fixação universal,
- Três suportes universais UT4/45 para quatro aparelhagens Modul 45® cada.
Tampa basculante estruturada com anéis concêntricos. Superfície de metal polido com estrutura estriada fina, cavidades lacadas na cor RAL 9011, preto grafite.
Aro e tampa basculante em alumínio, tubo periscópio em poliamida.
A profundidade de montagem mínima disponível é de 75 mm (com a aplicação de dois suportes universais UT4/45) ou de 110 mm (com a utilização do suporte universal intermédio).
-
- Dados técnicos
-
Dados técnicos

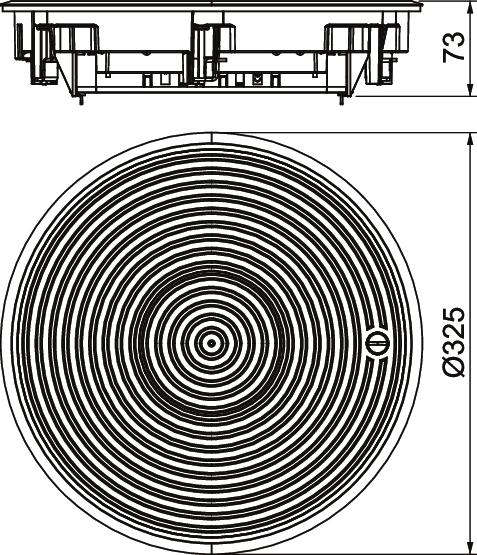

Cor cinzento; RAL 7011 Dimensão Ø325X78 Grau de proteção (IP), em não utilização IP45 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Intervalo de aperto D máx. 73 mm Intervalo de aperto D mín. 4 mm Material Alumínio fundido sobre pressão Mecanismo de abertura Ferrolho Pegada de CO2 (GWP) do berço ao portão 5,8817 kg CO2e / 1 Peça Versão da saída de cabos Tubo periscópio - Todos os tipos
