Tampa nivelável, separável com saída de cabos, RKSNUZD3, latão | 105 | 20 | 90 | 9

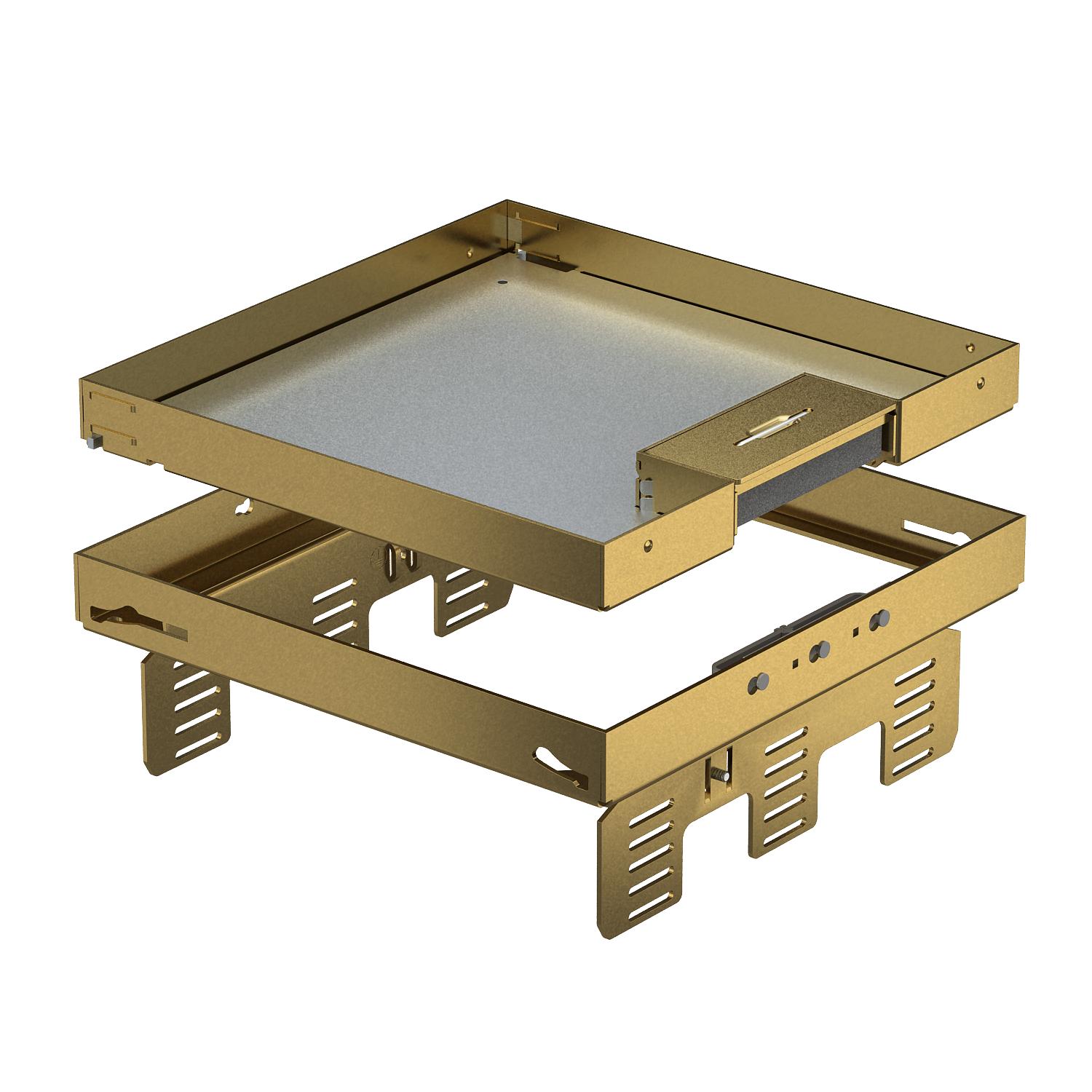

Tampa nivelável, separável com saída de cabos, RKSNUZD3, latão

Ref. 7409232 | EAN 4012195867289

Ref. / Tipo

Altura mín. do pavimento

Espessura do revestimento do pavimento

Medida h

Tamanho nominal para unidades de montagem de aparelhos	9

Descrição do produto

Descrição do produto

Tampa nivelável e desacoplada do pavimento de tamanho nominal 9, com saída de cabos, para a montagem de aparelhos de instalação em pavimentos tratados a seco em interiores, para montagem em caixas de pavimento UZD250 ou UZD350, em cada caso em conjunto com um aro de redução DUG../9 ou em UGD250-3/9 ou UGD350-3/9. A montagem é efetuada através de niveladores (encomendar separadamente) no perfil da estrutura de alumínio das caixas de pavimento.
Tampa nivelável com saída de cabos, 3 compartimentos. Podem ser instaladas 3 placas de suporte APMT5. Para a montagem de 3 suportes universais UT4 para 9 aparelhos de instalação individuais com anel de suporte/pega ou 12 aparelhagens Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, with cord outlet, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette with cord outlet, 3-compartment. Three cover plates APMT5 can be installed.

Dados técnicos

Dados técnicos

Altura mín. do pavimento	105 mm
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Carga vertical, grande área	até 3.000 N
Carga vertical, pequena área	até 3.000 N

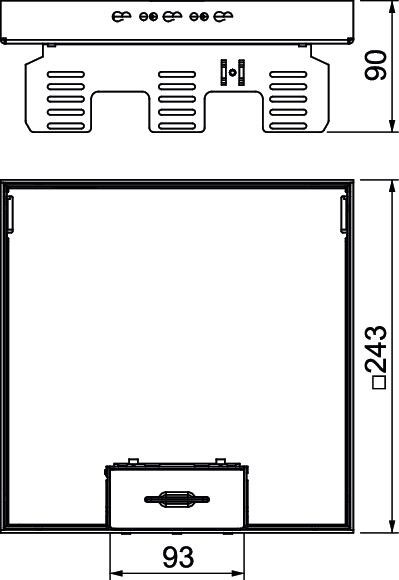

Dimensão	243x243mm
Espessura do revestimento do pavimento	20 mm
Grau de proteção (IP), em não utilização	IP40
Grau de proteção (IP), em utilização	IP20
Grau de proteção código IK	IK10
Material	Latão
Medida h	90 mm
Modelo para cargas pesadas	não
Norma	EN 50085-2-2

Número de saídas de cabos	1
Número de suportes de aparelhos	3
Número dos aparelhos a instalar	12
Pegada de CO2 (GWP) do berço ao portão	13,4498 kg CO2e / 1 Peça
Permissões	VDE
Profundidade de instalação	105 mm
Separável	sim
Suporte para instalação de suportes de aparelhos.	sim
Tamanho nominal para unidades de montagem de aparelhos	9
Tipo de sistema de instalação	UT4
Tratamento do pavimento	seco
Versão	quadrada
Versão da saída de cabos	Saída de cabos oscilável

Todos os tipos

Todos os tipos

Tipo	Altura mín. do pavimento	Espessura do revestimento do pavimento	Medida h	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
RKSN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409232	Unidade	1 Unidade
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Nivelador para instalação em UGD350-3 para uma tampa nivelável quadrada	NW 350-3 QK	7410544	Unidade	1 Unidade
Caixa de proteção Terrazzo para tampas niveláveis, tamanho 9	SK RK9	7404372	Unidade	1 Unidade
Aro de redução para tampa nivelável de tamanho 9 em sistema de chão	DUG RK UAN 9	7428547	Unidade	1 Unidade
Aro de redução 350 tamanho 9	DUG 350-3 9	7400513	Unidade	1 Unidade
Suporte universal UT4, com espelho para aparelhos Modul 45®, comprimento do sistema 208 mm	UT4 45 4	7408727	Unidade	1 Unidade
Suporte de montagem para conectores de dados, comprimento 208 mm	MTU 3	7407840	Unidade	1 Unidade
