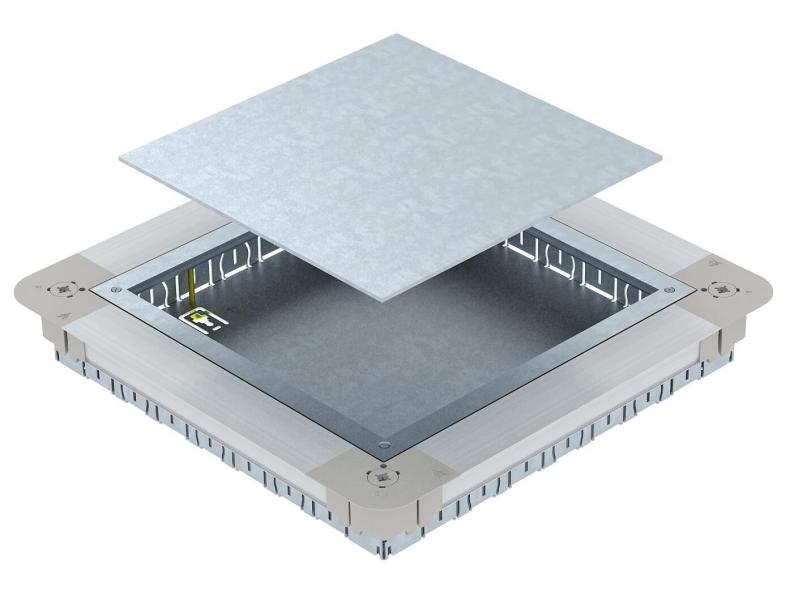

Caixa de pavimento UGD250-3 para GES9/55

Caixa de pavimento UGD250-3 para GES9/55

Tipo UGD55 250-3 9R
Ref. 7410060
EAN 4012195678724
Mostrar todas as versões
Ref. / Tipo
Altura do pavimento mín.
Altura máx. do soalho
Modelo de tampa
Abertura para aparelhagem
Tamanho nominal para unidades de montagem de aparelhos
Tamanho nominal

unid. de venda menor: 1 Unidade

Unidade

Descrição

Caixa de pavimento com aro de redução e tampa cega com paredes laterais de chapa de aço. Para a instalação de tampa de encastramento quadrada GES9 55 em alturas de pavimento a partir de 55 mm. Pode ser continuamente nivelada até à altura da betonilha e a betonilha pode ser nivelada com a aresta de descarga da betonilha. Com aberturas para tubos de condução de cada lado 7 x M20, 3 x M25, 4 x M32. Tamanho útil do tubo com altura de sistema de 55 mm: M20.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • dispositivo de regulação acionada por gás/bateria
  • Pegada de CO₂ (PCF)

Dados técnicos

Dimensões

Comprimento367 mm
Largura367 mm
Altura55 mm
Medida A367 mm
Medida B367 mm
Medida b244 mm
Medida a244 mm
Medida h55 mm

Dados técnicos

Altura do pavimento mín.55 mm
Altura máx. do soalho80 mm
Modelo de tampaquadrada
Amplitude de nivelamento mín.55 mm
Amplitude de nivelamento máx.80 mm
Apropriado para calha de pavimento para betonilhanão
Apropriado para calha de chão fechada no pavimentonão
Largura da calha mín.190 mm
Largura da calha máx.250 mm
Abertura para instalação de Telitank no chãonão
Possibilidade de montagem de vedantenão
Separávelnão
Placa de fundosim
Apropriado para calha de instalação no pavimentonão
Tratamento do pavimentoseco
Retráctil ao nível do chãosim
Abertura para aparelhagemquadrada
Possibilidade de desmontagempara a montagem de aparelhos de instalação
para a ligação de tubosim
Tamanho nominal para unidades de montagem de aparelhos9
Tamanho nominal250 mm
Conformidade com ROHSIsento
Dimensão367x367x55
Superfíciegalvanizado pelo método Sendzimir
MaterialAço
Série do produtoSistema de calhas EÜK

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão25,7284 kg CO2e / 1 Peça
CO₂ Footprint (GWP)25,7284 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1

Acessórios

Acessórios do sistema
Tipo
GES9 55U V 7011

unid. de venda menor: 1 Unidade

Unidade

Tipo
GES9 55U V 9011

unid. de venda menor: 1 Unidade

Unidade

Tipo
GESR9 55U V 7011

unid. de venda menor: 1 Unidade

Unidade

Downloads

0 selecionado

Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (3)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)

Versões

Modelo de tampa
Abertura para aparelhagem
Tamanho nominal para unidades de montagem de aparelhos
Tamanho nominal
UGD55 250-3 9R
Ref.
7410060
Altura do pavimento mín.
55
Altura máx. do soalho
80
Modelo de tampa
quadrada
Abertura para aparelhagem
quadrada
Tamanho nominal para unidades de montagem de aparelhos
9
Tamanho nominal
250
UGD55 350-3 9R
Ref.
7410062
Altura do pavimento mín.
55
Altura máx. do soalho
80
Modelo de tampa
quadrada
Abertura para aparelhagem
quadrada
Tamanho nominal para unidades de montagem de aparelhos
9
Tamanho nominal
350
UGD55 350-3R9R
Ref.
7410064
Altura do pavimento mín.
55
Altura máx. do soalho
80
Modelo de tampa
redondo
Abertura para aparelhagem
redondo
Tamanho nominal para unidades de montagem de aparelhos
R9
Tamanho nominal
350
