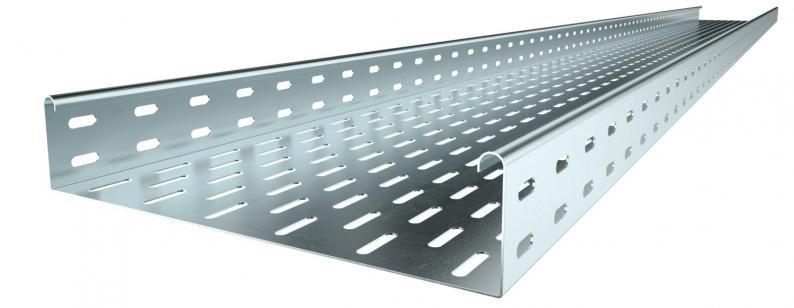

Caminho de cabos em chapa MKS 60 FS
Tipo MKS 615 FS
Ref. 6055141
EAN 4012196387731
Ref. / Tipo
Comprimento
Largura
Espessura das chapas
unid. de venda menor: 3 m
3m
m
Descrição
MKS 60 = sistema de caminhos de cabos em chapa, para médias cargas, com altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 150 mm |
| Altura | 60 mm |
| Medida B | 150 mm |
| Medida W | 150 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 88 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 8800 mm² |
| Com tampa | não |
| Dimensão | 60 x 150 |
| Conformidade com ROHS | sim |
| Dimensão | 60x150x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Tipo de ensaio de carga de acordo com IEC 61537 | Tipo II |
| Tipo de conector sistema de caminhos de cabos | aparafusado |
| Série do produto | Série MKS |
Cargas
| Distância de apoio de 1,5m | 1,5 kN/m |
|---|---|
| Distância de apoio de 1,75m | 1,25 kN/m |
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,3712 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,3712 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (5)
Certificados (1)
Instruções e ajudas (4)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Comprimento
Largura
Funktionsgaranti
Espessura das chapas
Superfície
Material
Ref.
MKS 610 FS
3000
100
não
1
galvanizado pelo método Sendzimir
Aço
6055109
MKS 615 FS
3000
150
não
1
galvanizado pelo método Sendzimir
Aço
6055141
MKS 620 FS
3000
200
não
1
galvanizado pelo método Sendzimir
Aço
6055206
MKS 630 FS
3000
300
não
1
galvanizado pelo método Sendzimir
Aço
6055303
MKS 640 FS
3000
400
não
1
galvanizado pelo método Sendzimir
Aço
6055400
MKS 650 FS
3000
500
não
1
galvanizado pelo método Sendzimir
Aço
6055508
MKS 660 FS
3000
600
não
1
galvanizado pelo método Sendzimir
Aço
6055524
Largura
MKS 610 FS
Ref.
6055109
Comprimento
3000
Largura
100
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 615 FS
Ref.
6055141
Comprimento
3000
Largura
150
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 620 FS
Ref.
6055206
Comprimento
3000
Largura
200
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 630 FS
Ref.
6055303
Comprimento
3000
Largura
300
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 640 FS
Ref.
6055400
Comprimento
3000
Largura
400
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 650 FS
Ref.
6055508
Comprimento
3000
Largura
500
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
MKS 660 FS
Ref.
6055524
Comprimento
3000
Largura
600
Funktionsgaranti
não
Espessura das chapas
1
Superfície
galvanizado pelo método Sendzimir
Material
Aço
