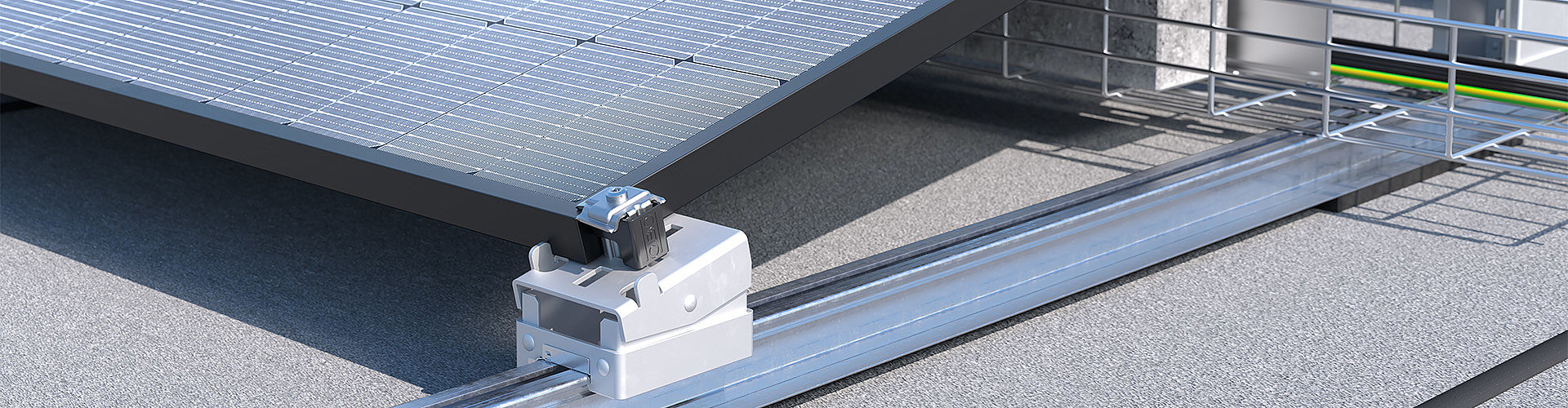

Magic PV Flat Basic

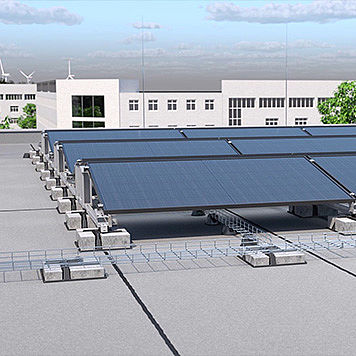

Se as instalações fotovoltaicas forem instaladas em telhados planos, isto tem uma vantagem decisiva: os módulos fotovoltaicos podem ser montados independentemente de uma orientação específica do telhado. O nosso sistema Magic PV Flat Basic oferece ainda mais vantagens com uma gama de produtos simplificada que oferece a maior flexibilidade possível. O sistema de montagem para sistemas em telhado plano é duradouro, altamente resistente e pode ser montado rapidamente sem parafusos ou outras ferramentas, graças à ligação Click Magic. A abertura flexível da cumeeira permite uma disposição do sistema variável. O Magic PV Flat Basic caracteriza-se por um sistema integrado de encaminhamento de cabos e lastro simultâneo. Isto pode ser efetuado, por exemplo, através de sistemas de caminhos de cabos em varão.
Produtos em destaque

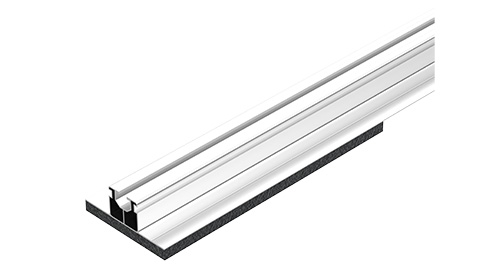

Perfil de estrutura para montagem do módulo fotovoltaico em telhado plano
- Perfil de estrutura antiderrapante para a montagem segura de módulos fotovoltaicos em telhados planos
- Versátil e compatível com suportes curtos e longos (STK e STL)
- Extensão simples através da ligação aparafusável de vários perfis de estrutura com união reta LV 35
- Base estável e fiável para instalações fotovoltaicas duráveis em telhados planos

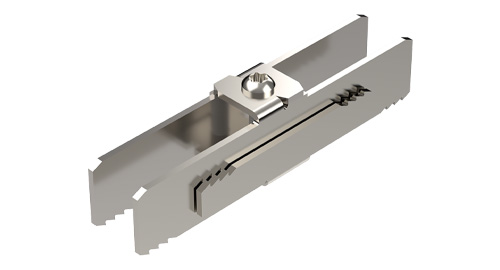

União reta para perfil de estrutura em telhado plano
- Ligação eficiente de perfis de estrutura TPF 35, ideal para sistema fotovoltaicos de telhados planos
- Montagem fácil graças ao parafuso M8 pré-instalado para uma fixação rápida
- Manuseamento cómodo graças à união roscada com chave Torx 40 standard
- Ligação fiável e robusta para uma estabilidade máxima dos perfis de estrutura

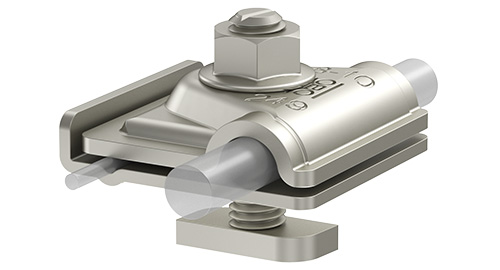

Ligador de terra universal fotovoltaico
- O ligador de terra universal é pré-montado
- Encaixe preciso do ligador de terra, através de uma porca corrediça pré-montada na ranhura do perfil de estrutura correspondente
- Capacidade de descarga de 100 kA
- Montagem rápida devido ao mecanismo de mola integrado
- Para fixação do condutor redondo RD 8-10
- Para a fixação de cabos de um e/ou vários fios de 6-50 mm²
- Para todos os perfis com ranhura de 10 mm. A utilização ideal é garantida em combinação com o perfil de estrutura OBO.
- Cumpre os requisitos da DIN EN 62561-1
Conjunto de fixação do caminho de cabos em varão, sistema de montagem fotovoltaico em telhado plano
- Conjunto de fixação para a montagem segura de caminhos de cabos em varão nos perfis de suporte TPF 35
- Ideal para sistemas de telhados planos e ideal para sistemas de montagem fotovoltaicos
- Conjunto completo com peça de aperto, porca corrediça e parafuso para uma ligação estável
- Montagem fácil com instalação rápida e sem complicações para uma fixação máxima

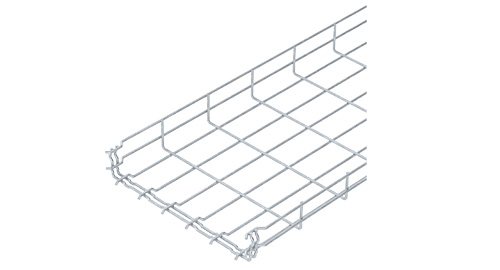

Caminho de cabos em varão GR-Magic® 55
- Caminho de cabos em varão com união de encaixe rápido para montagem fácil e rápida
- Não são necessárias uniões adicionais graças ao sistema de encaixe inteligente
- Segurança testada conforme a diretiva VDE 0639 ou IEC/EN 61537 para valores mecânicos e elétricos
- Montagem fácil e testada de caminhos de cabos em varão individuais com quase inúmeras possibilidades
- Disponibilidade contínua com uma vasta gama de produtos, por exemplo, diferentes dimensões e/ou superfícies

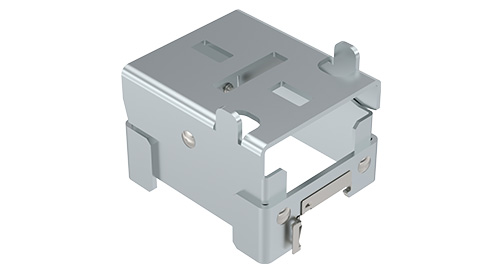

Suporte curto para sistemas em telhado plano
- Instalação sem ferramentas no perfil
- Possibilidade de ajuste contínuo em qualquer posição de instalação
- Aba auxiliar para montagem do módulo solar
- Furo oblongo horizontal para o grampo universal como fixação padrão ou furo oblongo vertical se um pé de montagem simples também for utilizado como suporte intermédio
- Se necessário, é possível um suporte intermédio por painel
- Compatível com todos os tamanhos de módulos devido à cabeça articulada angular
- Longa vida útil devido aos revestimentos de superfície de elevada qualidade

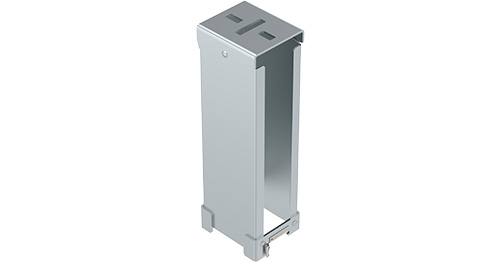

Suporte longo para sistemas em telhado plano
- Suporte longo para a montagem de módulos fotovoltaicos em telhados planos em combinação com perfil de estrutura TP 45 e grampo rápido universal KLU
- Ângulo de inclinação até 15 graus para um alinhamento ótimo dos módulos
- Fixação bloqueável no perfil de estrutura para uma fixação segura
- Instalação sem ferramentas para uma montagem rápida e fácil
- Compatível com diferentes tamanhos de módulo para aplicações flexíveis
- Elevada estabilidade e durabilidade graças à construção robusta

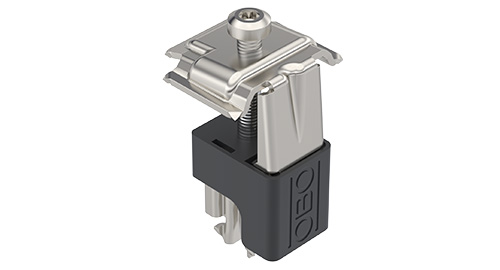

Grampo universal para sistemas em telhado plano/inclinado
- Versão brilhante para uma combinação ideal com o perfil de estrutura brilhante
- Área de aperto de 30 a 50 mm para fixação de módulos
- Pode ser girado em 90° após encaixar na ranhura do perfil
- Utilizável como fixador intermédio ou de extremidade
- Geometria especial nos cantos da parte superior para a ligação equipotencial do módulo solar
- O invólucro de plástico circundante guia a parte superior e evita que esta se torça incorretamente durante a montagem
- A parte superior permanece na sua posição até que o módulo solar seja finalmente fixado
- Clicável nos pés de montagem fornecidos (sistema em telhado plano) e na ranhura do perfil (sistema em telhado inclinado)
- O invólucro de plástico serve como uma superfície de apoio para posicionar os painéis em conformidade
- Longa vida útil devido à utilização de aço inoxidável de elevada qualidade
