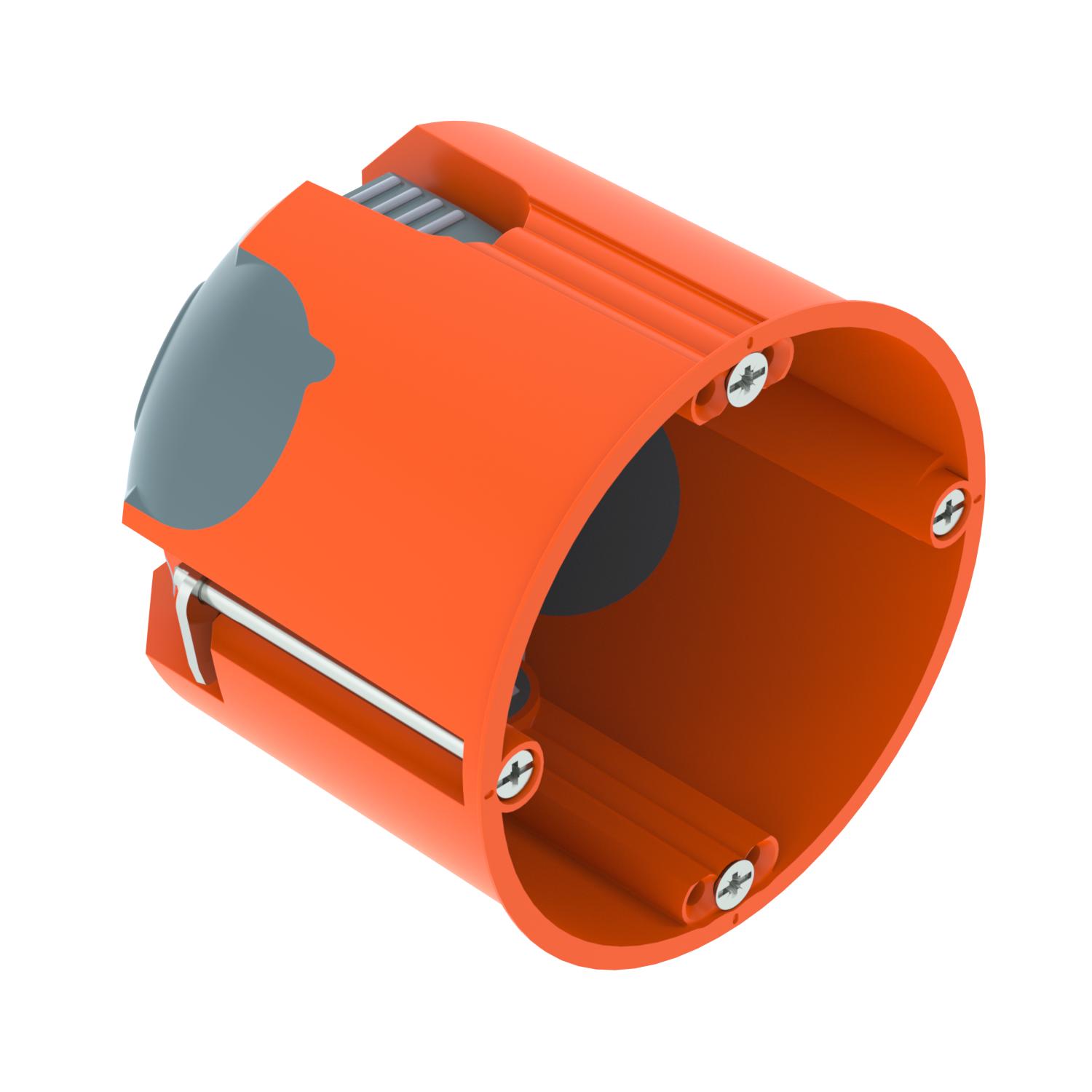

Caixa de aparelhagem para paredes ocas HW 61, hermética
Ref. 2003808 | EAN 4012196715947
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem com entradas de membrana herméticas, para utilização em paredes ocas com uma profundidade de instalação de pelo menos 61 mm e uma espessura de placa de 5 - 40 mm.
• 2 x 3 cúpulas de parafusos
• Parafusos de fixação
• 2 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• Ligação hermética com outras caixas de aparelhagem através das uniões tipo ZH 11-V
• Isolamento acústico testado até 70 dB conforme a ISO 10140-2
Acessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos
Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 61 mm Apoios Uniões de ligação Com parafusos sim Cor cor de laranja / cinzento Diâmetro 68 mm Diâmetro do corte 68 mm Dimensão Ø68mm, H61mm Entradas de cabos 3 x 1,5 mm² 4 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 2 Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP 30 Hermético sim Livre de halogéneos sim Material Polipropileno / Elastómero termoplástico Número de elementos 1 Número de entradas 10 para diâmetro de tubo 20/25 mm Pegada de CO2 (GWP) do berço ao portão 0,0889 kg CO2e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente não Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Sound insulation tested up to 70 dB according to ISO 10140-2 Tampa sem Tensão nominal 400 V Tipo de entrada Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Membrana de inserção - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Anel de compensação HW
ZH 68-AR 2003840 10 Unidade
Anel de nivelamento HW 10
ZH 10-AR 2003842 25 Unidade
Anel de nivelamento HW 20
ZH 20-AR 2003844 25 Unidade
União de ligação para caixas para paredes ocas HW
ZH 11V 2003846 10 Unidade
Tampa interior para caixa de aparelhagem para paredes ocas
ZH 60-ID 2003848 25 Unidade - Downloads
-
Ficha técnica HG 61-L / 2003808 , 0.24MB , pdfMonofolha Hohlwanddosen , 0.23MB , pdfDeclaração de conformidade UE HG 61-L / 2003808 , 0.13MB , pdfREACH Declaração de conformidade HG 61-L / 2003808 , 0.12MB , pdfRoHS Declaração de conformidade HG 61-L / 2003808 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE HG 61 , 0.34MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
