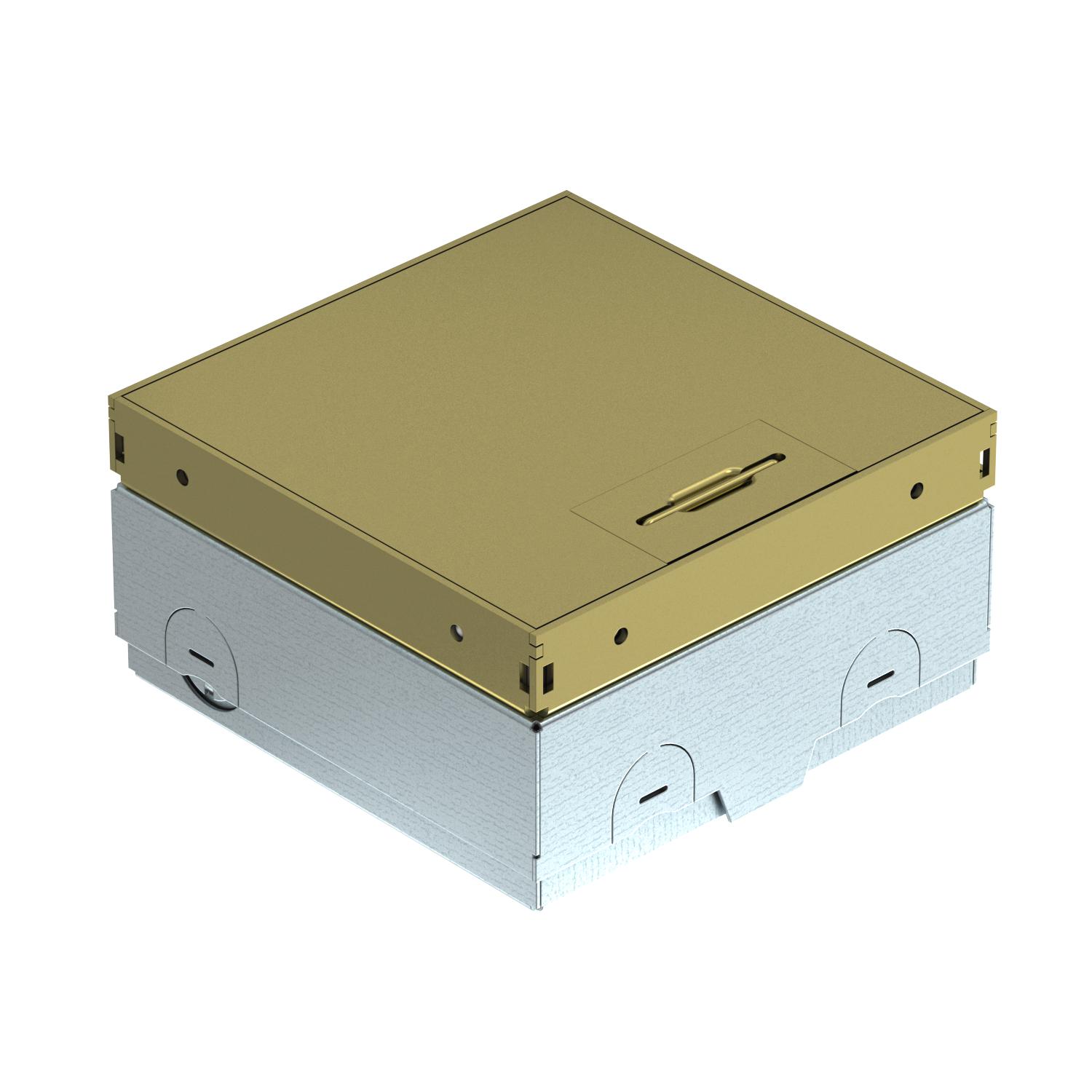

Caixa de pavimento UDHOME-ONE, sem abertura para revestimento, pode ser equipada livremente, latão
Ref. 7368284 | EAN 4012196874613
- Descrição do produto
-
Descrição do produtoCaixa de pavimento quadrada para utilização em sistemas de limpeza a seco e pavimentos de betonilha em áreas interiores. Caixa com aberturas de entrada para tubos (M20/M25). Tampa ajustável ao rebordo superior do revestimento do pavimento, através de 4 apoios de nivelamento. A profundidade mínima de montagem é de 75 mm, a amplitude de nivelamento + 30 mm. Estrutura e tampa em latão visível no revestimento do pavimento. Tampa com placa decorativa. A capacidade de carga de 15 kN só é garantida quando não está a ser utilizada. Caixa vazia para um aparelho de instalação Modul 45® e um conector de dados. Quando entregue, fechada com uma placa cega.
Caixa vazia para um aparelho de instalação Modul 45® e um conector de dados. Quando entregue, fechada com uma placa cega.
-
- Dados técnicos
-
Dados técnicos
Altura máx. do pavimento 105 mm Altura mín. do pavimento 75 mm Apropriado para calha de chão fechada no pavimento não Apropriado para calha de instalação no pavimento não Apropriado para calha de pavimento para betonilha não Apropriado para instalação de pavimento côncavo sim Apropriado para instalação em chão falso sim Apropriado para tratamento a húmido não Área de aplicação, em não utilização 6.101.1 tratamento do chão a seco Área de aplicação, em utilização 6.101.1 tratamento do chão a seco Carga vertical, grande área até 15.000 N Carga vertical, pequena área até 3.000 N Com espaço para revestimento do pavimento não Dimensão 140x140x75 Estrutura de proteção do pavimento não Grau de proteção (IP), em não utilização IP40 Grau de proteção (IP), em utilização IP20 Grau de proteção código IK IK10 Material Latão Mecanismo de abertura Pega Modelo de tampa Placa decorativa Modelo para cargas pesadas não Montagem Caixa vazia Número dos aparelhos a instalar 2 Permissões VDE Possibilidade de montagem de vedante não Suporte para instalação de suportes de aparelhos. não Tratamento do pavimento seco Versão da saída de cabos Saída de cabos oscilável Dimensões

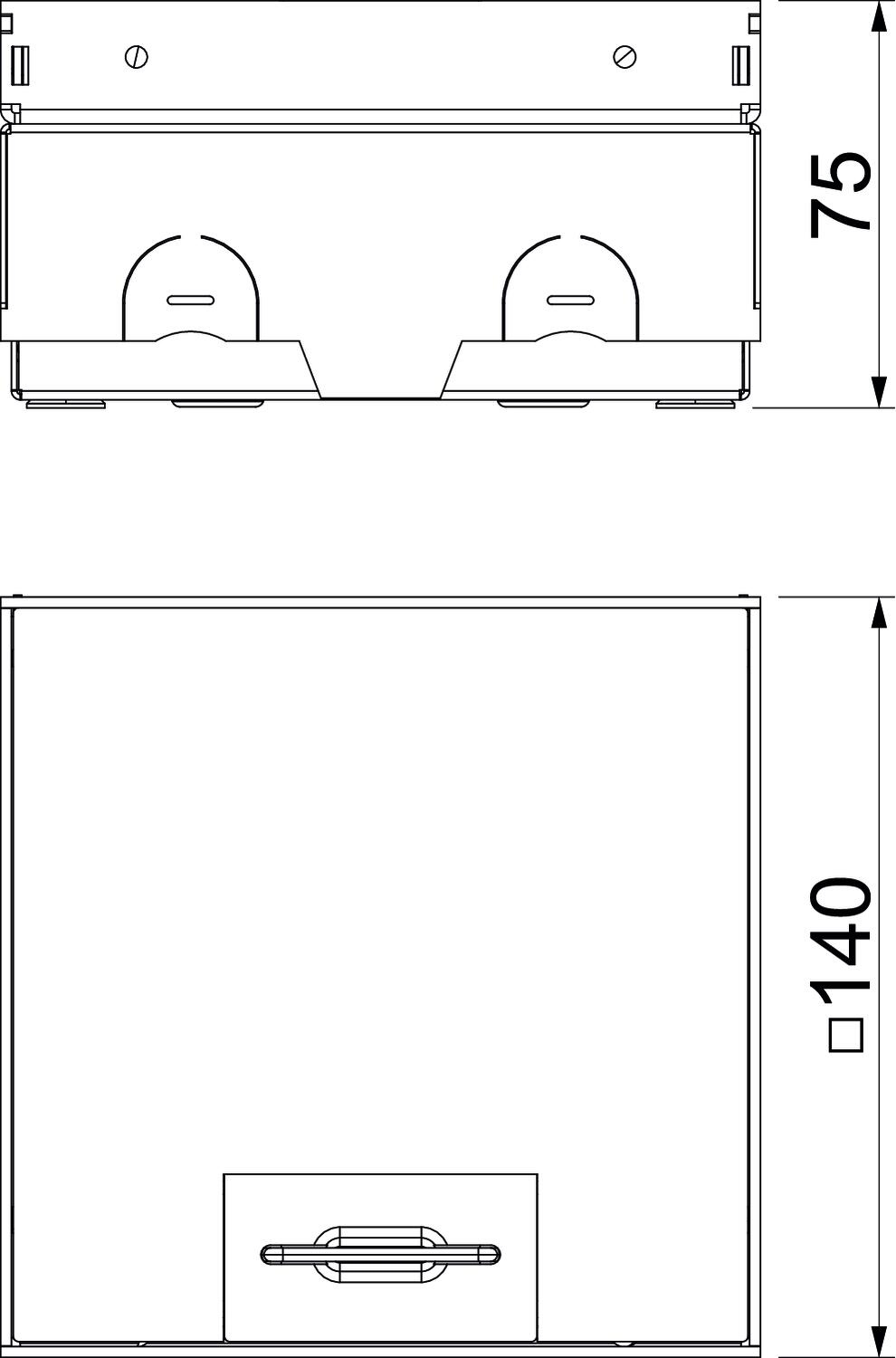

Altura 75 mm Comprimento 140 mm Largura 140 mm Pegada de CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,786 kg CO₂e Data de medição do valor de CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Unidade Declared Unit Quantity (LCA) 1 Pegada de CO2 (GWP) do berço ao portão 9,786 kg CO2e / 1 Peça - Todos os tipos
- Downloads
-
Ficha técnica UDHOME-ONE GM / 7368284 , 0.23MB , pdfFicha técnica de segurança UDHOME-ONE GM / 7368284 , 0.05MB , pdfMonofolha UDHOME-ONE floor socket , 0.21MB , pdfDeclaração de conformidade UE UDHOME-ONE GM / 7368284 , 0.13MB , pdfREACH Declaração de conformidade UDHOME-ONE GM / 7368284 , 0.10MB , pdfRoHS Declaração de conformidade UDHOME-ONE GM / 7368284 , 0.13MB , pdfInstruções de montagem Floor socket UDHOME-ONE M45 , 10.40MB , pdf
