Caixa de pavimento UGD350-3 para GES9/55 55 | 80 | | | quadrada | quadrada | 350 | 9

Caixa de pavimento UGD350-3 para GES9/55

Ref. 7410062 | EAN 4012195678762

Ref. / Tipo

Altura do pavimento mín.	55 mm

Altura máx. do soalho	80 mm

Modelo de tampa

Abertura para aparelhagem

Tamanho nominal

Tamanho nominal para unidades de montagem de aparelhos

Descrição do produto

Descrição do produto

Caixa de pavimento com aro de redução e tampa cega com paredes laterais de chapa de aço. Para a instalação de tampa de encastramento quadrada GES9 55 em alturas de pavimento a partir de 55 mm. Pode ser continuamente nivelada até à altura da betonilha e a betonilha pode ser nivelada com a aresta de descarga da betonilha. Com aberturas para tubos de condução de cada lado 7 x M20, 3 x M25, 4 x M32. Tamanho útil do tubo com altura de sistema de 55 mm: M20.

Dados técnicos

Dados técnicos

Abertura para aparelhagem	quadrada
Abertura para instalação de Telitank no chão	não
Altura do pavimento mín.	55 mm
Altura máx. do soalho	80 mm
Amplitude de nivelamento máx.	80 mm
Amplitude de nivelamento mín.	55 mm
Apropriado para calha de chão fechada no pavimento	não
Apropriado para calha de instalação no pavimento	não
Apropriado para calha de pavimento para betonilha	não
Dimensão	467x467x55
Largura da calha máx.	350 mm
Largura da calha mín.	190 mm
Material	Aço

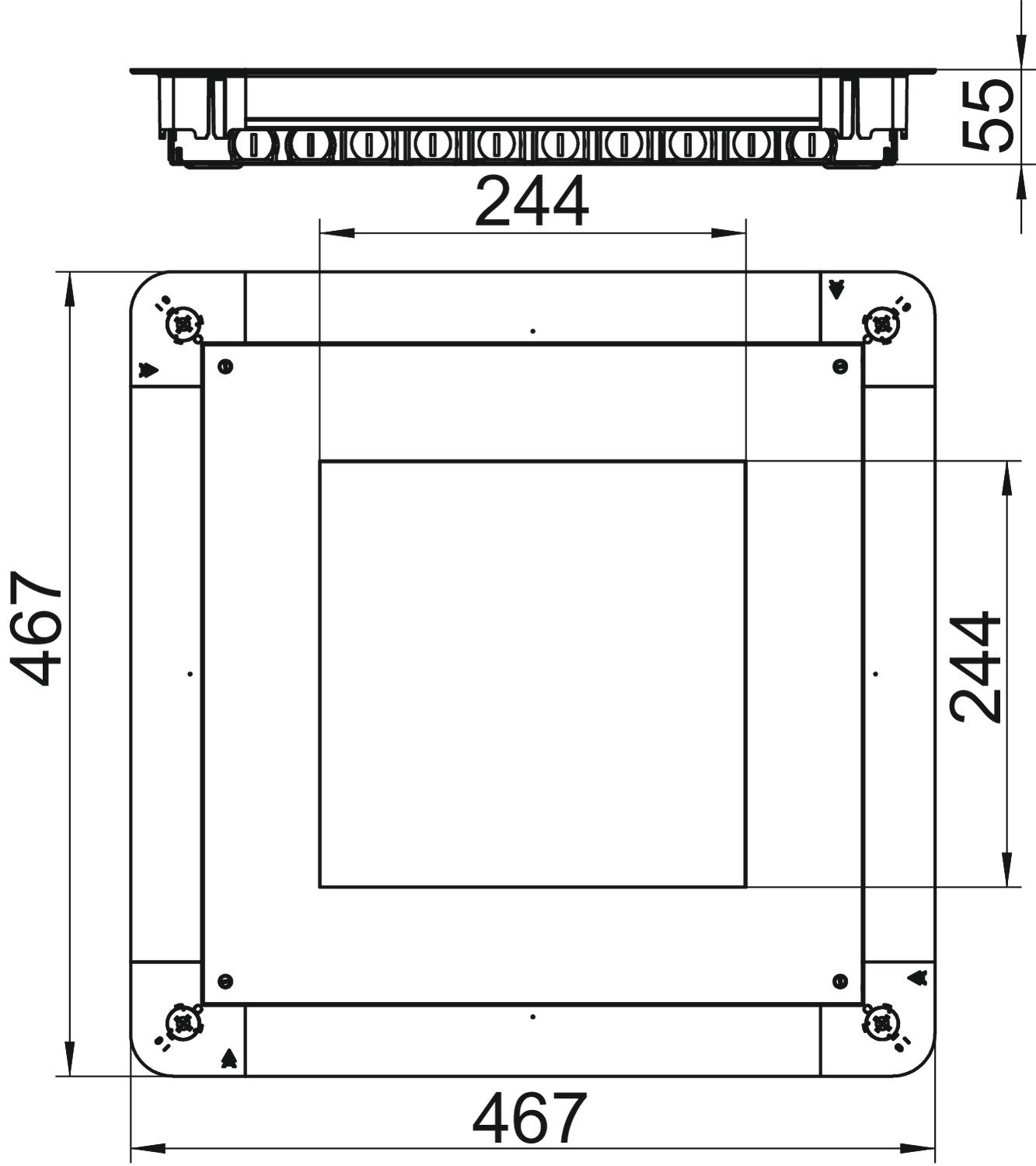

Medida a	244 mm
Medida A	467 mm

Medida b	244 mm
Medida B	467 mm
Medida h	55 mm
Modelo de tampa	quadrada
para a ligação de tubo	sim
Pegada de CO2 (GWP) do berço ao portão	38,524 kg CO2e / 1 Peça
Placa de fundo	sim
Possibilidade de desmontagem	para a montagem de aparelhos de instalação
Possibilidade de montagem de vedante	não
Retráctil ao nível do chão	sim
Separável	não
Superfície	galvanizado pelo método Sendzimir
Tamanho nominal	350 mm
Tamanho nominal para unidades de montagem de aparelhos	9
Tratamento do pavimento	seco

Todos os tipos

Todos os tipos

Tipo	Altura do pavimento mín.	Altura máx. do soalho	Modelo de tampa	Abertura para aparelhagem	Tamanho nominal	Tamanho nominal para unidades de montagem de aparelhos	Ref.	Quantidade	Qte. minima fornec.
UGD55 250-3 9R	55 mm	80 mm	quadrada	quadrada	250 mm	9	7410060	Unidade	1 Unidade
UGD55 350-3 9R	55 mm	80 mm	quadrada	quadrada	350 mm	9	7410062	Unidade	1 Unidade
UGD55 350-3R9R	55 mm	80 mm	redondo	redondo	350 mm	R9	7410064	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa de encastramento quadrada para altura do pavimento 55 mm	GES9 55U V 7011	7405037	Unidade	1 Unidade
Tampa de encastramento quadrada para altura do pavimento 55 mm	GES9 55U V 9011	7405039	Unidade	1 Unidade
Tampa de encastramento redonda para altura do pavimento 55 mm	GESR9 55U V 7011	7405047	Unidade	1 Unidade
Tampa de encastramento redonda para altura do pavimento 55 mm	GESR9 55U V 9011	7405049	Unidade	1 Unidade
