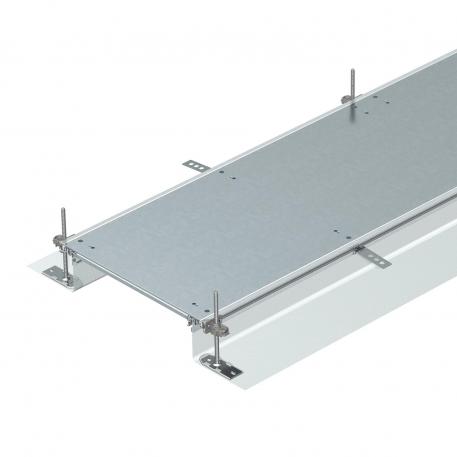

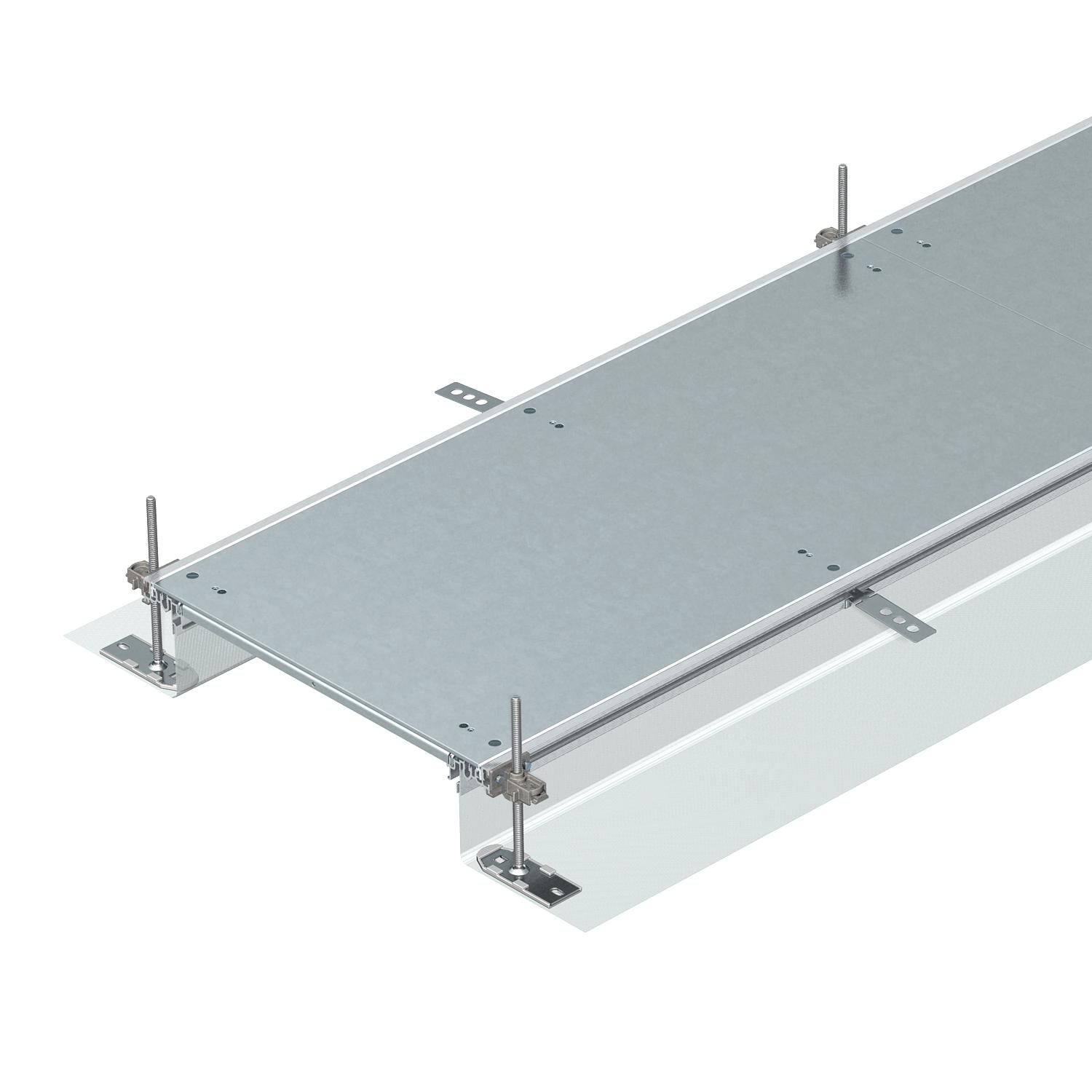

Calha de chão, cega, de retenção, altura 40-140 mm 2400 | 200 | 40 | 140 | 3

Calha de chão, cega, de retenção, altura 40-140 mm

Ref. 7424040 | EAN 4012195243113

Ref. / Tipo

Comprimento	2400 mm

Largura

Altura da calha mín.	40 mm

Altura da calha máx.

Coberturas	3

Descrição do produto

Descrição do produto

Calhas de pavimento pronta a montar para condução de cabos com 3 tampas cegas fixas por parafuso, dois perfis laterais com paredes com malha metálica flexível, perfis de instalação do pavimento 4 mm. A calha inclui 6 esquadros de fixação com nivelamento de altura, 6 escoras estabilizadoras e 3 tampas (em calhas com largura de 200, 300 e de 400) ou 6 tampas (em calhas com largura de 500 e de 600). As unidades de nivelamento obrigatoriamente necessárias (observar a altura de nivelamento) para os suportes de tampa 500 e 600 não estão incluídas no material fornecido e devem ser encomendadas separadamente. Calha fornecida com a tampa de mola montada.

Com três tampas cegas de autobloqueio (C = 800 mm).

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	140 mm
Altura da calha mín.	40 mm
Altura mínima do pavimento	40

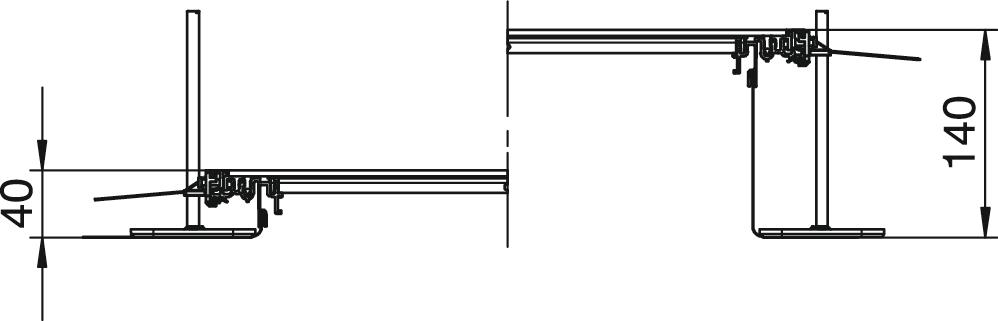

Amplitude de nivelamento máx.	140 mm
Amplitude de nivelamento mín.	40 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2400 mm

Dimensão	2400x200x140
Espessura do material da tampa	4
Fixação da tampa encaixável	sim
Largura	200 mm
Material	Aço
Pegada de CO2 (GWP) do berço ao portão	46,7371 kg CO2e / 1 Metro
Placa de fundo	não
Possibilidade de montagem de vedante	sim
Separável	sim
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não
Tratamento do pavimento	húmido

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m

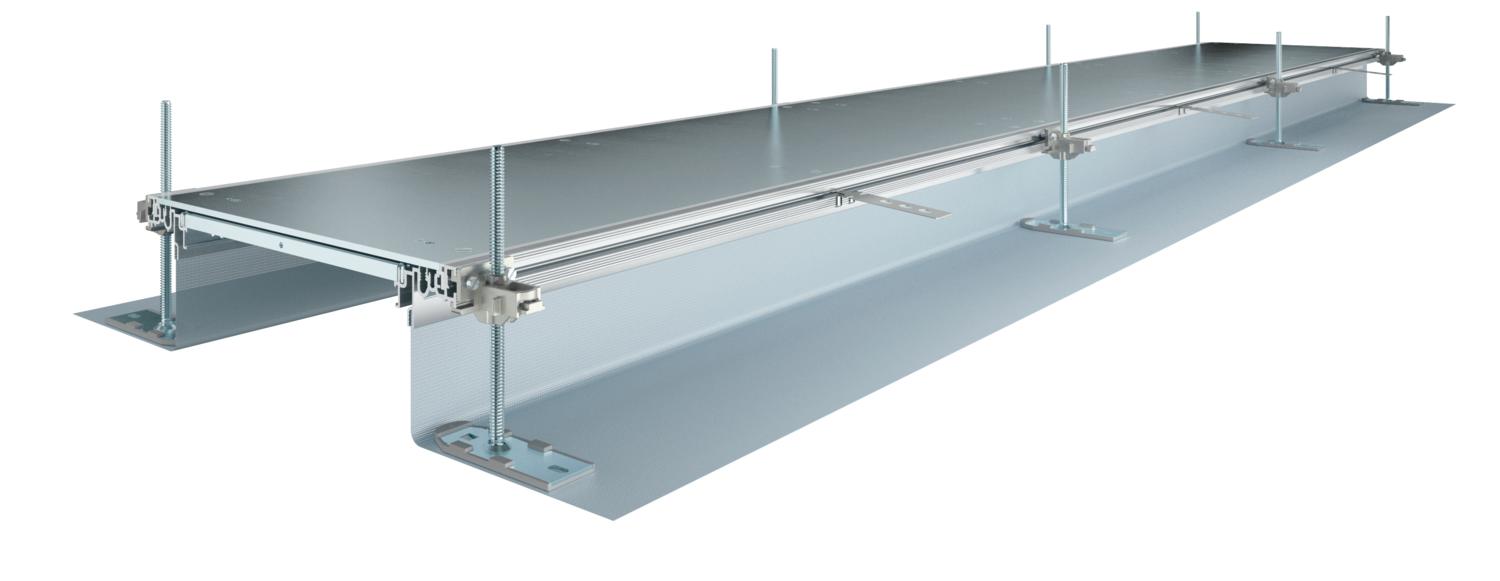

OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

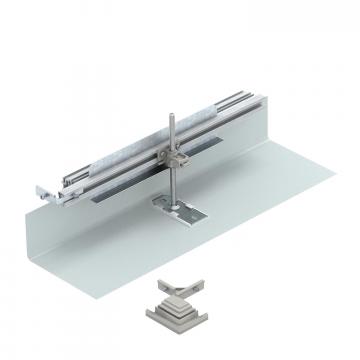

Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G20040150FBL	7423950	Unidade	1 Unidade

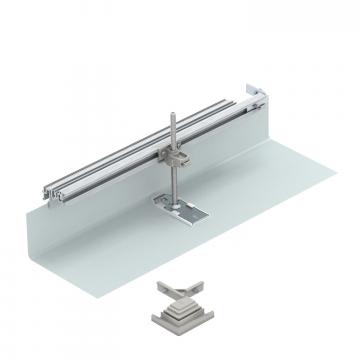

Kit de montagem para ângulo direito, altura 40-150	OKA-G20040150FBR	7423970	Unidade	1 Unidade
Topo da calha, altura 40-150 mm	OKA-G20040150ES	7424280	Unidade	1 Unidade

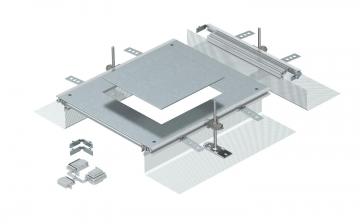

Unidade de ampliação para GES9, altura 40-140 mm	OKA-G A 40140 9	7424324	Unidade	1 Unidade

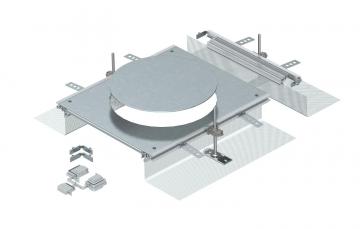

Unidade de ampliação para GESR9, altura 40-140mm	OKA-G A 40140R9	7424326	Unidade	1 Unidade
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade

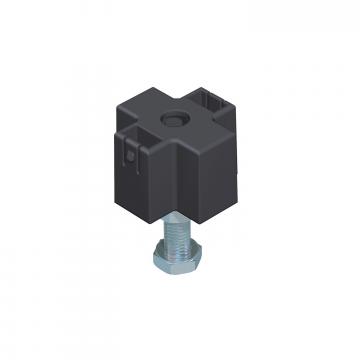

Nivelador para suporte de tampa, altura de calha 40-70 mm	NE DSU2 4030	7424840	Unidade	3 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
