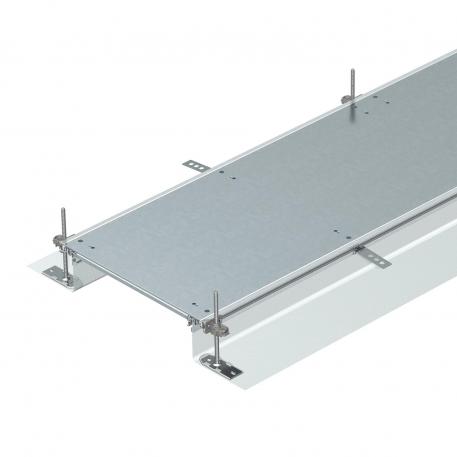

Calha de chão, cega, de retenção, altura 40-140 mm 2400 | 300 | 40 | 140 | 3

Calha de chão, cega, de retenção, altura 40-140 mm

Ref. 7424042 | EAN 4012195243120

Ref. / Tipo

Comprimento	2400 mm

Largura

Altura da calha mín.	40 mm

Altura da calha máx.

Coberturas	3

Descrição do produto

Descrição do produto

Calha pronta para montagem para a condução de cabos, composta por 3 tampas do sistema, dois perfis laterais com parede lateral flexível em malha metálica, e perfis de instalação do pavimento com H = 3 mm. Para espaços interiores secos com chão de limpeza seca, Com os acessórios adequados, também é apropriada para pisos com manutenção húmida. O material fornecido inclui 6 fixações com nivelamento de altura, 6 placas de fixação para betonilha e 3 vedações de impacto da tampa (em calhas com uma largura nominal de 200, 300 e 400) ou 6 suportes niveláveis de impacto da tampa (em calhas com uma largura nominal de 500 e 600). As unidades de nivelamento obrigatoriamente necessárias (observar a altura de nivelamento) para os suportes da tampa 500 e 600 não estão incluídas no material fornecido e devem ser encomendadas separadamente. As tampas das calhas estão pré-montadas com molas de retenção, até à largura nominal 400, inclusive.

Dados técnicos

Dados técnicos

Abertura	sem
Abertura para instalação de Telitank no chão	não
Altura da calha máx.	140 mm
Altura da calha mín.	40 mm
Altura mínima do pavimento	40
Amplitude de nivelamento máx.	140 mm
Amplitude de nivelamento mín.	40 mm
Apropriado para junta de dilatação	não
Coberturas	3
Com abertura de ligação	não
Com ligação equipotencial	não
Com saliência	sim
Com separador	não
Comprimento	2400 mm

Dimensão	2400x300x140
Espessura do material da tampa	4
Fixação da tampa encaixável	sim
Largura	300 mm
Material	Aço
Pegada de CO2 (GWP) do berço ao portão	55,844 kg CO2e / 1 Metro
Placa de fundo	não
Possibilidade de montagem de vedante	sim
Separável	sim
Superfície	galvanizado pelo método Sendzimir
Tampa amovível	sim
Tampa para abertura de montagem	não
Tratamento do pavimento	húmido

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura da calha mín.	Altura da calha máx.	Coberturas	Ref.	Quantidade	Qte. minima fornec.
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Kit de montagem para ângulo esquerdo, altura 40-150	OKA-G30040150FBL	7423952	Unidade	1 Unidade
Kit de montagem para ângulo direito, altura 40-150	OKA-G30040150FBR	7423972	Unidade	1 Unidade
Topo da calha, altura 40-150 mm	OKA-G30040150ES	7424282	Unidade	1 Unidade
Unidade de ampliação para GES9, altura 40-140 mm	OKA-G A 40140 9	7424324	Unidade	1 Unidade
Unidade de ampliação para GESR9, altura 40-140mm	OKA-G A 40140R9	7424326	Unidade	1 Unidade
Kit de montagem para T e cruzeta	OKA FB2 TX	7424821	Unidade	1 Unidade
Nivelador para suporte de tampa, altura de calha 40-70 mm	NE DSU2 4030	7424840	Unidade	3 Unidade
Borne de terra	8AWR	6288704	Unidade	10 Unidade
