Caminho de cabos em chapa RKS-Magic® 60 A4 3050 | 400 | 60 | 0,9 | não | aço inoxidável | Aço inoxidável 1.4571 | brilhante, pós-tratamento

Caminho de cabos em chapa RKS-Magic® 60 A4

Ref. 6047692 | EAN 4012195706236

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas

Funktionsgaranti

Cor	aço inoxidável

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

A ligação equipotencial continua é garantida sem componentes adicionais.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento útil	3000 mm
Cor	aço inoxidável
Dimensão	60x400x3050
Espessura das chapas	0,9 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Material	Aço inoxidável 1.4571
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	238 cm²
Secção transversal útil	23800 mm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dimensões

Altura	60 mm
Comprimento	3050 mm
Largura	400 mm
Medida B	400 mm

Medida t	200 mm
Medida x	300 mm
Medida y	350 mm

Cargas

Distância de apoio de 1,0 m	2,1 kN/m
Distância de apoio de 1,5m	1,35 kN/m

Distância de apoio de 2,0m	0,9 kN/m
Distância de apoio de 2,5m	0,6 kN/m

Pegada de CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	18,784 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Pegada de CO2 (GWP) do berço ao portão	18,784 kg CO2e / 1 Metro

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo RKSM 60

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	sim	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6047738	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

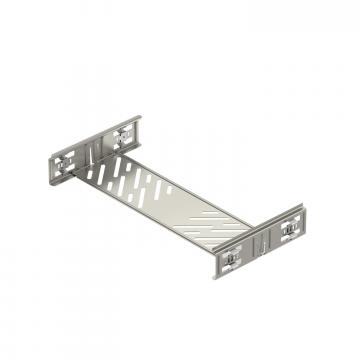

Conjunto de união rápida A4	KTSMV 640 A4	6068988	Unidade	1 Unidade
Ângulo 90° 60 A4	RB 90 640 A4	6036658	Unidade	1 Unidade
Ângulo ajustável 60 A4	RB W 640 A4	6037178	Unidade	1 Unidade
Derivação simples 60 A4	RAA 640 A4	6042379	Unidade	1 Unidade
Derivação em T 60 A4	RT 640 A4	6038186	Unidade	1 Unidade
Cruzeta 60/400 A4	RK 640 A4	7027526	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 400 A4	6052984	m	3 m
Separador 60 A4	TSG 60 A4	6062086	m	3 m
